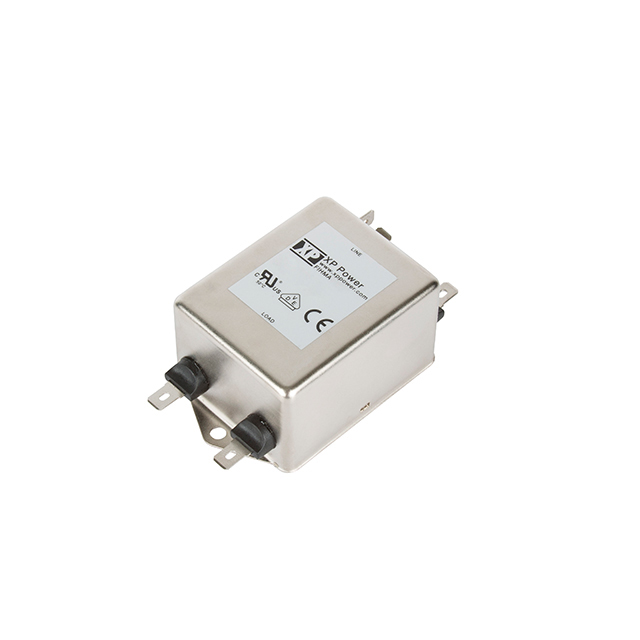

FIHMA03C1F

产品分类: 电源配件
厂牌: XP POWER
产品描述: XP Power 单相电源线滤波器 FIHM系列, 264 V 交流, 底盘安装
供应商型号: 1470-4794-ND
供应商: Digi-Key
标准整包数: 1
XP POWER 电源配件 FIHMA03C1F

FIHMA03C1F概述

    # 电子元器件产品技术手册解析:FIHM系列EMI滤波器

    产品简介


    FIHM系列是专为医疗应用设计的双级共模(Common Mode)电磁干扰(EMI)滤波器。这些滤波器采用紧凑型底盘安装设计,内置屏蔽金属外壳,提供低泄漏电流(5μA @ 250VAC),并可通过快速连接端子(6.3 x 0.8mm Faston终端)实现方便快捷的输入和输出连接。适用于保护等级I(Class I)的设备,这些滤波器具备广泛的工作温度范围,从-40°C到+110°C。

    技术参数


    输入电压
    - 范围:0 - 115/230VAC
    - 额定电压:264VAC
    输入频率
    - 直流输入:400 Hz
    - 交流输入:DC
    额定电流
    - 1A, 3A, 6A, 10A, 15A, 20A
    地漏电流
    - 最小值:2μA
    - 最大值:5μA
    平均无故障时间(MTBF)
    - MTBF:2.2百万小时(依据MIL-STD 217F标准)
    安全认证
    - EN60939-2: 适用于被动式EMI抑制的过滤器
    - ANSI/UL1283: 电磁干扰滤波器
    温度范围
    - 操作温度:-40°C 至 110°C
    绝缘强度
    - 1500 VAC
    尺寸与重量
    - 各型号具体尺寸和重量请参考机械细节表

    产品特点和优势


    - 紧凑型设计:占用空间小,便于集成到各类设备中。
    - 双级设计:提高对高频信号的衰减能力,有效抑制EMI。
    - 低泄漏电流:确保在医疗应用中更高的安全性。
    - 宽温区适应性:适用于各种恶劣环境,确保稳定可靠的操作。
    - 医疗应用认证:符合医疗设备安全标准,确保用于医疗场合时的安全性。

    应用案例和使用建议


    FIHM系列EMI滤波器主要用于医疗设备,如心电图机(ECG)、呼吸机等。这类设备需要非常高的EMI抑制能力,以避免对设备运行造成干扰,以及对人体健康可能产生的影响。建议在安装过程中,将滤波器尽可能靠近电源入口点,这样可以最大程度减少电缆内的辐射发射。此外,由于该系列滤波器具有高衰减率,适用于多种频率范围,因此可有效降低系统整体的电磁干扰水平。

    兼容性和支持


    - 兼容性:适用于所有需通过EN60939-2和ANSI/UL1283认证的设备。
    - 厂商支持:提供长达三年的质量保证期,且有详细的技术文档和客户支持。

    常见问题与解决方案


    问题1:设备在接通电源后无法正常工作。
    - 解决方案:检查滤波器是否已正确安装,确保连接端子牢固,无松动现象。如果问题依旧存在,请联系技术支持。
    问题2:设备出现过热现象。
    - 解决方案:确认设备处于推荐的工作温度范围内,必要时调整环境温度或增加散热措施。

    总结和推荐


    FIHM系列EMI滤波器以其紧凑的设计、双级架构以及优异的EMI抑制性能,在医疗设备行业中表现出色。它不仅满足严格的医疗安全标准,还能在宽广的温度范围内保持高效运作。对于需要高度EMI防护的应用场景,这款滤波器无疑是一个极佳的选择。强烈推荐在医疗设备及类似严苛环境中使用。

FIHMA03C1F参数

参数
类型 -
长*宽*高 52mm(长度)*30mm(高度)
安装方式 底座安装
应用等级 医疗级
零件状态 在售
包装方式 托盘

FIHMA03C1F厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

FIHMA03C1F数据手册

厂牌 PDF简要描述 下载
XP POWER 电源配件 XP POWER FIHMA03C1F FIHMA03C1F数据手册

FIHMA03C1F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.06 ¥ 177.957
5+ $ 19.6768 ¥ 164.6702
10+ $ 19.0632 ¥ 159.5352
25+ $ 18.252 ¥ 152.7464
100+ $ 17.0352 ¥ 142.5633
库存: 3
起订量: 1 增量: 1
