首页  >  产品百科  >  EK-U1-ZCU104-G

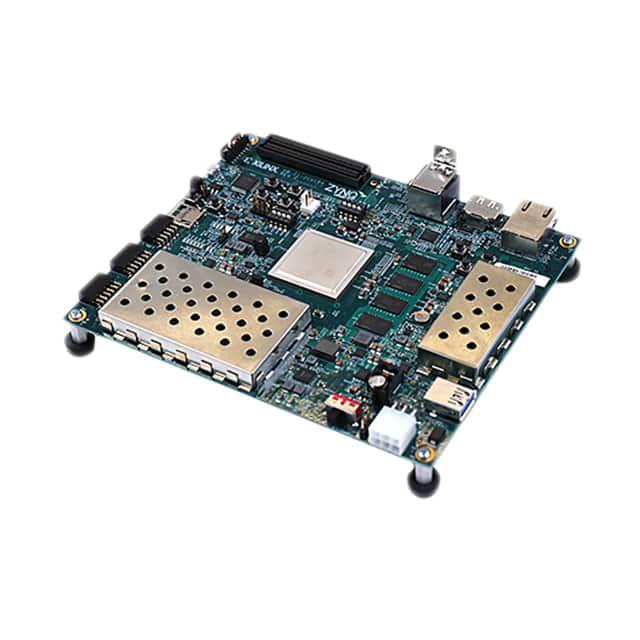

EK-U1-ZCU104-G

厂牌: XILINX
产品描述: ARM
供应商型号: EK-U1-ZCU104-G
供应商: 云汉优选
标准整包数: 1
XILINX 其他微控制器和处理器 EK-U1-ZCU104-G

EK-U1-ZCU104-G概述

    Zynq UltraScale+ MPSoC ZCU104 Evaluation Kit 技术手册

    产品简介


    Zynq UltraScale+ MPSoC ZCU104 评估套件是专为嵌入式视觉应用设计的开发平台。它适用于多种场景,如监控系统、高级驾驶辅助系统(ADAS)、机器视觉、增强现实(AR)、无人机和医疗成像等。该套件搭载了Xilinx的Zynq® UltraScale+™ MPSoC EV设备,集成了视频编解码器,支持许多常见的外围设备和接口,使得开发嵌入式视觉应用变得简单快捷。

    技术参数


    以下是该评估套件的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 设备型号 | Zynq UltraScale+ MPSoC |
    | 主处理器 | 四核ARM® Cortex™-A53 |
    | 实时处理器 | 双核Cortex-R5 |
    | 图形处理器 | Mali™-400 MP2 |
    | 视频编解码能力 | 4KP60 H.264/H.265 |
    | 制程工艺 | 16nm FinFET+ |
    | 逻辑单元数量 | 504K |
    | 内存容量 | 38Mb |
    | DSP片 | 1,728 |
    | 最大I/O引脚数 | 464 |

    产品特点和优势


    - 全面的功能集成:套件配备了视频编解码器,支持H.264和H.265标准,能够处理4K分辨率的视频流。
    - 开发环境支持:套件支持SDSoC软件开发流程,并提供OpenCV库和机器学习框架,方便快速开发嵌入式视觉应用。
    - 灵活的I/O扩展:通过LPC FPGA夹层卡(FMC)接口实现I/O扩展,便于增加更多功能模块。

    应用案例和使用建议


    该套件常用于开发监控系统、自动驾驶车辆的传感器融合系统、无人机图像处理等应用。建议用户充分利用套件提供的工具和库,如OpenCV和机器学习框架,以提高开发效率和应用质量。

    兼容性和支持


    该评估套件设计兼容各种常见的外围设备和接口,如USB3、DisplayPort和SATA等。Xilinx公司提供了详细的文档和支持服务,帮助用户更好地理解和使用该套件。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方案:
    1. 无法识别设备
    检查USB连接是否正常,确保设备驱动已正确安装。

    2. 编译过程中出现错误
    确认编译工具链版本匹配,检查代码是否存在语法错误。

    总结和推荐


    总体而言,Zynq UltraScale+ MPSoC ZCU104 评估套件是一款功能强大且易于使用的开发平台。它具备丰富的硬件资源和强大的软件支持,非常适合从事嵌入式视觉应用的开发者使用。强烈推荐给需要高效开发复杂视觉系统的工程师和研究人员。

EK-U1-ZCU104-G参数

参数
接口类型 -
内核数 -
最大工作供电电压 -
最小工作供电电压 -
速度 -
核心处理器 ARM
数据总线宽度 -
零件状态 在售
包装方式 盒装

EK-U1-ZCU104-G厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

EK-U1-ZCU104-G数据手册

厂牌 PDF简要描述 下载
XILINX 其他微控制器和处理器 XILINX EK-U1-ZCU104-G EK-U1-ZCU104-G数据手册

EK-U1-ZCU104-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18696
3+ ¥ 18368
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18696
