EK-U1-ZCU106-G

厂牌: XILINX
产品描述: ARM
供应商型号: EK-U1-ZCU106-G
供应商: 云汉优选
标准整包数: 1
XILINX 其他微控制器和处理器 EK-U1-ZCU106-G

EK-U1-ZCU106-G概述

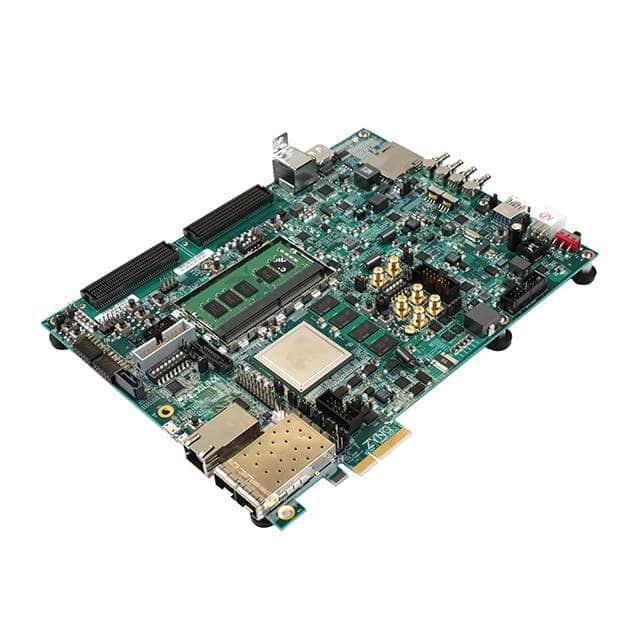

    ZCU106 Evaluation Board: Comprehensive Overview

    1. 产品简介


    产品类型: ZCU106 是一款基于 Zynq UltraScale+ MPSoC(特别是 ZU7EV 硅片)的通用评估板。它主要用于快速原型设计和系统开发。
    主要功能:
    - 集成了四核 Arm Cortex-A53 处理系统(PS)和双核 Arm Cortex-R5F 实时处理器。
    - 支持多种配置方式,如 Quad SPI、SD 卡、JTAG 和 USB-to-JTAG 桥接。
    - 提供高速 DDR4 内存接口、FMC 扩展端口、多吉比特串行收发器、视频编解码单元 (VCU) 及多个外围接口。
    - FPGA 架构支持定制化设计。
    应用领域:
    广泛应用于嵌入式系统开发、高性能计算、视频处理和通信等领域。

    2. 技术参数


    | 参数类别 | 详细信息 |

    | PS DDR4 | 64位 SODIMM,容量视配置而定 |
    | PL DDR4 | 64位组件,4x16位 |
    | 电源电压 | 1.8V、3.3V、VADJ |
    | 高速收发器 | GTH、GTR |
    | 接口 | FMC、PCIE、HDMI、SDI、DisplayPort、SFP/SFP+ |
    | 时钟频率 | USERMGTSI570、PL74.25M、PL125M、PL300M等 |
    | 尺寸 | 符合 Micro-ATX 车载框架标准 |

    3. 产品特点和优势


    - 高度集成: 四核 Arm Cortex-A53 + 双核 Arm Cortex-R5F 处理器,提供强大计算能力。
    - 灵活配置: 支持多种配置方式,包括 Quad SPI、SD 卡、JTAG 等,方便开发者进行不同场景下的测试和调试。
    - 多功能扩展: 提供丰富的外设接口和高速收发器,如 GTH、GTR,满足各种高性能需求。
    - 高密度 FPGA: FPGA 架构支持定制化设计,满足各类复杂应用需求。
    - 安全性: 具备电源管理、安全备份功能,确保系统稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 嵌入式系统: 适用于智能家居、工业自动化等领域。
    - 高性能计算: 用于高性能服务器、数据中心等场景。
    - 视频处理: 在视频流媒体、视频监控系统中有广泛应用。
    使用建议:
    - 在配置过程中,建议优先使用 Quad SPI 进行初始配置,随后可以尝试通过 SD 卡或其他方式。
    - 对于需要高速传输的应用,利用 GTH/GTR 进行视频流和数据传输,可以显著提高性能。
    - 在使用过程中注意电源管理和散热,确保系统的稳定运行。

    5. 兼容性和支持


    - 兼容性: 支持多种扩展接口,如 FMC、PCIE、HDMI、SDI、DisplayPort、SFP/SFP+,便于与其他设备连接。
    - 支持服务: 提供官方的技术支持文档、解答记录及设计指南,帮助用户解决实际问题。

    6. 常见问题与解决方案


    - Q: 如何正确配置 ZCU106?
    - A: 使用官方提供的 Quad SPI 或 SD 卡配置工具进行初始配置。
    - Q: 如何实现高速传输?
    - A: 利用 GTH/GTR 收发器进行高速数据传输,如视频流和网络通信。
    - Q: 系统不稳定,可能是什么原因?
    - A: 检查电源管理设置,确保系统供电稳定;检查散热情况,避免过热导致系统故障。

    7. 总结和推荐


    综上所述,ZCU106 评价板集成了先进的硬件平台和多种实用接口,具有强大的功能和灵活性。对于需要高性能计算、视频处理和多用途外设的开发项目,ZCU106 无疑是最佳选择之一。强烈推荐此产品给相关领域的工程师和开发者。

EK-U1-ZCU106-G参数

参数
最大工作供电电压 -
最小工作供电电压 -
速度 -
核心处理器 ARM
数据总线宽度 -
接口类型 -
内核数 -
零件状态 在售
包装方式 盒装

EK-U1-ZCU106-G厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

EK-U1-ZCU106-G数据手册

厂牌 PDF简要描述 下载
XILINX 其他微控制器和处理器 XILINX EK-U1-ZCU106-G EK-U1-ZCU106-G数据手册

EK-U1-ZCU106-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35112
3+ ¥ 34496
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35112
直接购买
加入购物车
