68612014122

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距20p FPC连接器, 686系列, 单排, 表面, 焊针
供应商型号: 1641912
供应商: 海外现货
标准整包数: 1

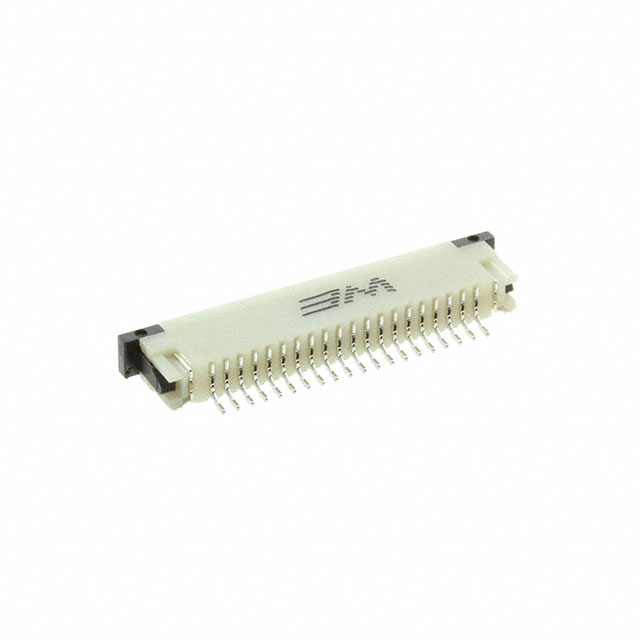

WURTH FFC/FPC连接器 68612014122

68612014122概述

    WR-FPC SMT ZIF Horizontal Technical Overview

    1. 产品简介


    产品类型:连接器
    主要功能:用于柔性印刷电路板(FPC)的表面贴装技术(SMT)零插入力(ZIF)连接器。
    应用领域:广泛应用于消费电子产品、计算机、通信设备以及其他一般电子设备中。

    2. 技术参数


    - 尺寸(mm):
    - 总长 L:27 mm
    - 针间距 P:1 mm
    - 长度 L1:25 mm
    - 长度 L2:21.15 mm
    - 引脚数:20
    - 针对针距离(中心):19 mm
    - 材料属性:
    - 绝缘体材料:PPS
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:米色
    - 操作温度范围:-25°C 至 +85°C
    - 电气特性:
    - 额定电流 IR:1 A
    - 工作电压:125 V AC
    - 耐压强度:1分钟 500 V AC
    - 接触电阻 R:20 mΩ 最大
    - 绝缘电阻 RISO:100 MΩ 最小
    - 其他属性:
    - 连接耐久性:25次插拔循环
    - 认证情况:RoHS、REACH 和 UL认证

    3. 产品特点和优势


    - 高可靠性:经过严格的耐用性测试,可以实现25次插拔循环。
    - 安全环保:符合RoHS和REACH标准,适合广泛应用。
    - 易于操作:采用零插入力设计,便于用户操作。
    - 优良的绝缘性:UL94 V-0阻燃等级的绝缘材料确保安全可靠。

    4. 应用案例和使用建议


    应用案例:这款连接器可广泛应用于消费类电子产品、平板电脑、手机等便携设备,以及工业控制和测量仪器中。
    使用建议:
    - 确保在焊接过程中使用正确的焊接曲线,以避免损坏。
    - 清洁时应避免使用刷子,以防损伤敏感区域。
    - 在安装时要特别注意不要反复施加过大的力,以免造成组件变形或损坏。

    5. 兼容性和支持


    - 兼容性:本产品设计与Würth Elektronik的配套产品兼容,但不建议与其他品牌的配件搭配使用。
    - 厂商支持:提供详细的说明文档和技术支持,以及必要的培训和咨询服务。

    6. 常见问题与解决方案


    - 问题:在清洗过程中,连接器可能会被洗剂损坏。
    解决方案:使用无水酒精或其他专用清洁剂进行清洗。
    - 问题:引脚容易氧化,影响连接质量。
    解决方案:在焊接前涂抹助焊剂,以保护引脚不受氧化。

    7. 总结和推荐


    总结:WR-FPC SMT ZIF连接器是一款高性能、安全可靠的连接解决方案,适用于多种电子设备。它的高耐久性和易于操作的特性使其成为众多应用的理想选择。
    推荐:强烈推荐此产品用于需要高可靠性和易于操作的应用场合,特别是在消费电子和便携设备领域。对于工业控制和医疗设备来说也是一个不错的选择。

68612014122参数

参数
外壳颜色 米黄色
额定电流 1A
连接器/触头类型 底部
触头镀层
针脚数 20pin
间距 1mm
板上高度 2.95mm
端接 焊盘
扁平柔性类型 FPC
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

68612014122厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68612014122数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68612014122 68612014122数据手册

68612014122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.787
10+ ¥ 9.1106
50+ ¥ 8.7462
100+ ¥ 8.0174
500+ ¥ 7.8716
1500+ ¥ 7.8716
库存: 693
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.78
