885012206064

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 6.8nF ±10% X7R 25V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 4261531
供应商: 海外现货
标准整包数: 10

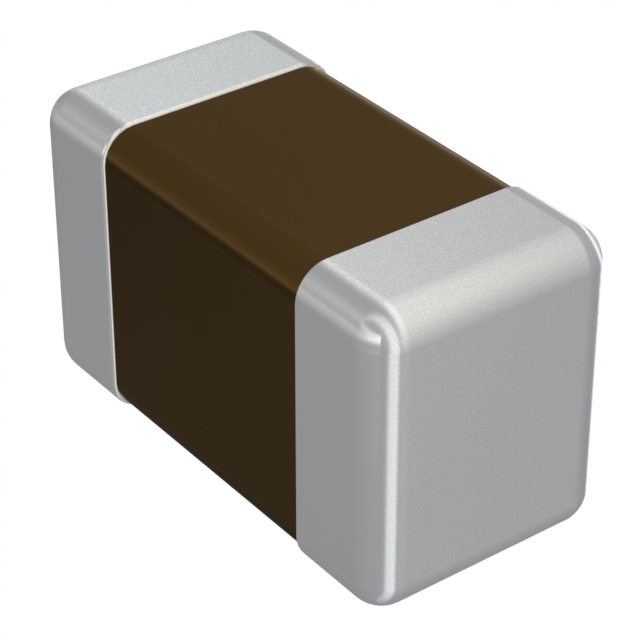

WURTH 陶瓷电容 885012206064

885012206064概述

    陶瓷电容器(0603 封装)技术手册

    产品简介


    本技术手册介绍的是Würth Elektronik eiSos GmbH & Co. KG公司生产的陶瓷电容器,型号为WCAP-CSGP系列。这类产品主要用于通用电子设备中,不适用于需要极高安全标准或可靠性的场合,如军事、航空航天、医疗等领域。该电容器采用了X7R介电材料,属于II类陶瓷电容器,适用于广泛的温度范围,具有较高的耐压能力和低损耗特性,适用于多种电路设计中。

    技术参数


    - 尺寸(mm)
    - 长度:0.4 ± 0.15
    - 宽度:1.6 ± 0.1
    - 厚度:0.80 ± 0.07
    - 推荐焊盘图案:[mm]
    - 0.80 ± 0.1
    - 0.8
    - 1.0
    - 2.4
    - 推荐焊接条件
    - 回流焊:适用于无铅焊接
    - 波峰焊:适用于无铅及含铅焊接
    - 电气特性
    - 电容:6.8 nF ± 10%
    - 额定电压:25 V (DC)
    - 介质损耗因数:3.5% max.
    - 绝缘电阻:10 GΩ min.
    - 工作环境
    - 工作温度范围:-55°C 至 +125°C
    - 储存条件:5°C 至 +35°C;相对湿度10% 至 75%

    产品特点和优势


    1. 宽温范围:适用于极端温度条件下的应用。
    2. 高可靠性:符合国际标准(如IPC/JEDEC J-STD-020E)。
    3. 低损耗因数:确保电容器在高频应用中的稳定性和可靠性。
    4. 抗振动:能够承受多方向振动,适用于需要高稳定性的应用场景。

    应用案例和使用建议


    该电容器适用于多种电路设计,例如电源滤波、耦合与去耦电路、旁路电容等。为了保证最佳效果,建议遵循以下使用建议:
    - 避免机械应力:电容器应远离电路板上的裂缝、孔洞、接缝点、螺钉孔和边缘。
    - 避免高温环境:电容器表面温度应低于最大工作温度。
    - 遵守额定电压限制:确保电容器的工作电压不超过额定值。

    兼容性和支持


    该电容器与多种焊接工艺兼容,如回流焊和波峰焊。制造商提供了详细的焊接指南,并且提供了相关的技术支持,以确保产品在客户的应用中正常运行。

    常见问题与解决方案


    - Q: 电容器存储时间超过12个月后可能出现什么问题?
    - A: 存储时间过长可能导致端子退化,从而影响焊接质量。因此,建议在收到货物后的12个月内使用产品。

    - Q: 在使用过程中需要注意哪些安全事项?
    - A: 避免直接机械冲击,防止水或灰尘沉积在电容器表面,以免造成电气泄漏、损坏或腐蚀。操作时应保持适当的环境温度和湿度。

    总结和推荐


    该陶瓷电容器具备宽泛的工作温度范围、高可靠性、低损耗因数以及抗振动等特点,适用于多种电路设计中。考虑到其良好的性能和广泛的应用范围,强烈推荐将其用于需要高稳定性和可靠性的电路设计中。但在使用前务必阅读完整的技术手册并确保遵循所有安全指导,以实现最佳效果。

885012206064参数

参数
电容值 6.8nF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

885012206064厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012206064数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012206064 885012206064数据手册

885012206064封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1958
100+ ¥ 0.1756
500+ ¥ 0.1542
1000+ ¥ 0.1483
2000+ ¥ 0.1483
4000+ ¥ 0.1329
20000+ ¥ 0.1305
40000+ ¥ 0.1305
库存: 3462
起订量: 290 增量: 0
交货地:
最小起订量为:100
合计: ¥ 17.56
