691701530005B

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距5p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: 710-691701530005B
供应商: Mouser
标准整包数: 1
WURTH  691701530005B

691701530005B概述


    产品简介

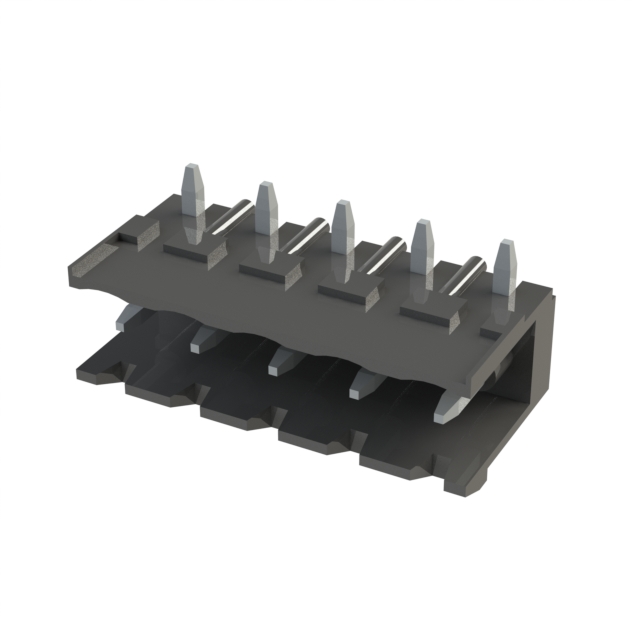

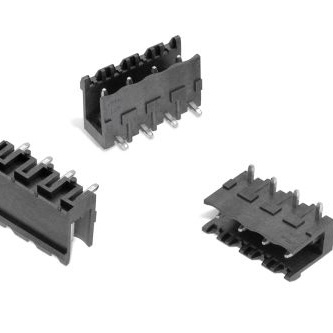

    SERIE 7015B - 5.08MM OPEN HORIZONTAL PCB HEADER
    SERIE 7015B是一款水平开路垂直插件PCB连接器,设计用于各种电路板连接需求。它主要应用于工业控制、自动化设备、通信系统等领域。凭借其高电流承载能力和良好的绝缘性能,SERIE 7015B已成为现代电子设备不可或缺的一部分。

    技术参数


    - 尺寸规格:5.08mm(间距)
    - 机械特性:
    - 材料:绝缘材料为LCP,接触针材料为黄铜(CuZn),表面镀锡。
    - 颜色:黑色
    - 环境适应性:
    - 工作温度范围:-40°C至105°C
    - 符合标准:无铅且符合RoHS要求
    - 电气特性:
    - 额定电流:10A
    - 工作电压:300Vac
    - 耐压:4kVac/min
    - 接触电阻:最大20mΩ
    - 包装信息:
    - 卷带式包装(Tape & Reel)

    产品特点和优势


    SERIE 7015B具有以下显著特点和优势:
    - 高可靠性:其材料选择和结构设计确保了长期稳定的工作性能。
    - 宽温度范围:能够承受极端环境下的工作需求。
    - 高性能:提供出色的电气特性和绝缘性能。
    - 简便安装:采用垂直插件设计,易于安装和维护。
    - 环保合规:符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例:在工业控制系统中,SERIE 7015B连接器常用于连接传感器、电机控制器和其他控制单元,以实现高效的数据传输和信号处理。此外,在通信设备中,这种连接器也广泛用于各种电路板之间的互连。
    使用建议:根据手册中的建议,确保在焊接过程中遵循JEDEC J-020D-STD标准,以获得最佳焊接效果。另外,为了保证连接器的可靠性和耐用性,应定期检查和清洁连接器的接触部位。

    兼容性和支持


    SERIE 7015B连接器具有良好的兼容性,可以与多种电路板和其他电子组件配合使用。制造商提供了详尽的技术支持文档和客户服务,包括但不限于安装指南、维修手册和技术咨询服务。

    常见问题与解决方案


    - 问题1:连接器的接触电阻过高。
    - 解决方案:检查连接器的清洁度和安装是否正确,必要时进行重新焊接。

    - 问题2:连接器在高温环境下失效。
    - 解决方案:确认所选连接器的工作温度范围符合应用需求,考虑更换耐温更高的型号。

    总结和推荐


    综上所述,SERIE 7015B 5.08MM OPEN HORIZONTAL PCB HEADER是一款高度可靠、性能优越的连接器产品。它的广泛应用和优异特性使其成为许多现代电子设备的首选连接解决方案。我们强烈推荐这款产品给需要高性能连接器的应用场合。

691701530005B参数

参数
安装方式 PCB安装
包装方式 卷带包装

691701530005B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691701530005B数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691701530005B 691701530005B数据手册

691701530005B封装设计

查看详情并下载
Symbol
Footprint
3D Model
