885012007081

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 68pF ±5% C0G(NP0) 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: BN-885012007081
供应商: 海外现货
标准整包数: 1

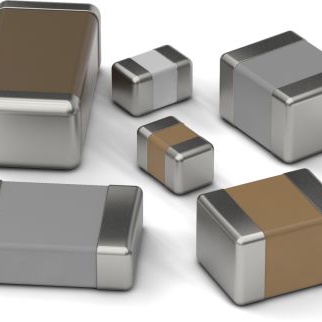

WURTH 陶瓷电容 885012007081

885012007081概述

    # WCAP-CSGP Ceramic Capacitors 技术手册解读

    产品简介


    基本介绍
    WCAP-CSGP系列陶瓷电容器是一种通用型多层陶瓷电容器(MLCC),适用于各种通用电子设备中。该产品采用NP0陶瓷材料,属于I类电介质类型,具有温度系数低的特点。这些电容器主要设计用于消费类电子产品、通信设备以及工业控制等领域。
    主要功能
    - 容量范围:68 pF ±5%
    - 额定电压:100 V DC最大
    - 绝缘电阻:≥10 GΩ(120秒耐压测试)

    技术参数


    | 参数 | 规格 | 单位 | 允许偏差 |
    ||
    | 长度 L | 2.0 | mm | ±0.15 |
    | 宽度 W | 1.25 | mm | ±0.1 |
    | 高度 H | 0.6 | mm | ±0.1 |
    | 焊盘尺寸 Fl | 0.5 | mm | ±0.2 |
    | 热焊盘长度 pl1 | 2.8 (Reflow), 3.2(Wave) | mm
    | 热焊盘长度 pl2 | 1.0 (Reflow), 1.4(Wave) | mm
    | 风冷焊盘宽度 fw | 1.3 | mm
    | 容量 | 68 | pF | ±10% |
    | 额定电压 | 100 | V
    | 质量因子 Q | 1000 ±10% |
    工作环境
    - 存储条件:5°C 至 35°C,相对湿度 <75%
    - 操作温度范围:-55°C 至 +125°C

    产品特点和优势


    1. 稳定性高:采用NP0陶瓷材料,具备稳定的温度系数(±30 ppm/K),适合需要精确电容值的应用。
    2. 可靠性强:符合RoHS和REACH标准,无卤素设计,确保环保要求。
    3. 机械强度好:通过振动测试(所有方向振幅0.75 mm或10g,持续2小时),适合恶劣工作环境。
    4. 焊接性能优越:提供详细的焊接指南和推荐的焊盘设计,便于自动化生产。

    应用案例和使用建议


    应用场景
    - 射频电路:作为高频滤波器使用,特别是在1 MHz下具有优良的Q因子(1000)。
    - 电源旁路:为电路提供稳定的直流路径,减少噪声干扰。
    - 信号耦合:连接不同级电路,保持信号完整性。
    使用建议
    - 在设计PCB时,需根据焊盘尺寸选择合适的焊盘形状和大小,以保证良好的焊接质量。
    - 避免过高的焊接温度或过长时间的预热过程,以免影响电容器的寿命。
    - 对于需要多次焊接的场合,建议限制焊接次数至两次以内,防止过度加热导致损坏。

    兼容性和支持


    兼容性
    WCAP-CSGP系列电容器广泛兼容于大多数主流SMT生产线和焊接工艺,包括铅-free和Sn-Pb焊接。
    支持服务
    制造商提供了详尽的技术文档和支持,包括焊接曲线参考、故障排查指南以及在线技术支持平台。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现裂缝 | 检查焊接参数是否符合规范,调整焊接头压力至1-3 N。 |
    | 容量偏离标称值 | 确保测量环境符合要求(25°C, 35%RH)。 |
    | 出现漏电现象 | 清洁表面,避免水分或灰尘积聚。 |

    总结和推荐


    综合评价
    WCAP-CSGP系列陶瓷电容器凭借其卓越的性能和广泛的适用性,在通用电子设备中表现出色。其稳定性和可靠性使其成为许多工程师的理想选择。
    推荐意见
    强烈推荐此产品用于对电容精度要求较高的应用场合,如射频模块、电源管理和信号调理等领域。同时,建议用户严格按照说明书进行操作和维护,以充分发挥其潜力并延长使用寿命。

885012007081参数

参数
电容值 68pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

885012007081厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012007081数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012007081 885012007081数据手册

885012007081封装设计

查看详情并下载
Symbol
Footprint
3D Model
