首页  >  产品百科  >  820512501

820512501

产品分类: 压敏电阻
厂牌: WURTH
产品描述: 39V 500A 1 35.1V 429V 31V 25V 4.7J 3.66nF@1kHz 通孔安装 5.1mm(高度)
供应商型号: 6694342
供应商: 海外现货
标准整包数: 5

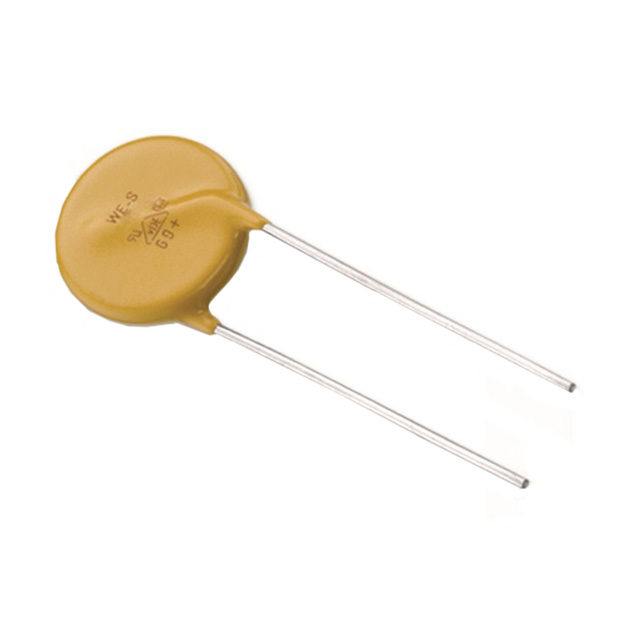

WURTH 压敏电阻 820512501

820512501概述


    产品简介


    WE-VD Disk Varistor 是一种专门为通用电子设备设计和开发的电子元器件。它属于压敏电阻(Varistor)类别,主要用于过电压保护。这种类型的压敏电阻能够有效地吸收瞬态过电压,并防止对下游电子设备造成损害。广泛应用于家用电器、通信设备、工业自动化等领域。

    技术参数


    以下是 WE-VD Disk Varistor 的关键技术和性能参数:
    | 参数 | 规格 |

    | 尺寸 (最大值) | 长 12.5 mm;宽 5.1 mm |
    | 直径 (公差) | Φ0.8 mm ±0.05 mm |
    | 最大高度 | 7.5 mm ±1.0 mm |
    | 最大长度 | 15.5 mm |
    | 最小厚度 | 25.0 mm |
    | 交流工作电压 (VRMS) | 25 V |
    | 直流工作电压 (VDC) | 31 V |
    | 钳位电压 (VClamp) | 77 V @ 8/20 µs |
    | 峰值脉冲电流 (IPeak) | 500 A @ 8/20 µs |
    | 功率耗散 (PDiss) | 0.05 W |
    | 最大能量吸收 (Wmax) | 4.7 J @ 10/1000 µs |
    | 额定放电电流 (In) | 0.25 kA |
    | 输入电容 (CCh) | 3660 pF @ 1 kHz |
    | 工作温度范围 | -40°C 至 +85°C |
    | 贮存条件 (原包装内) | 温度 < 40°C;相对湿度 < 75% |

    产品特点和优势


    WE-VD Disk Varistor 的特点和优势包括:
    1. 高可靠性:经由国际标准认证,符合RoHS和REACH标准,保证在极端环境下仍能可靠运行。
    2. 强大的钳位能力:能有效吸收并钳制高达77V的瞬态电压,提供卓越的过电压保护。
    3. 高温耐受性:能够在-40°C至+85°C的宽广温度范围内正常工作。
    4. 低热耗散:0.05W的功率耗散意味着较低的发热量,适用于长时间工作环境。
    5. 宽泛的应用领域:广泛应用于家用电器、通信设备、工业自动化等领域。

    应用案例和使用建议


    根据技术手册中的描述,该产品可以用于以下应用场合:
    - 家用电器:如洗衣机、冰箱、空调等,保护内部电路免受雷击等外部干扰。
    - 通信设备:如交换机、路由器等,确保设备在极端天气条件下也能稳定运行。
    - 工业自动化:如PLC控制器、传感器等,保障工厂自动化系统的正常运转。
    建议在选择安装位置时,避免直射阳光和腐蚀性气体环境。同时,在进行焊接时,必须遵守特定的焊接曲线标准,以确保产品性能不受影响。

    兼容性和支持


    该产品已通过多项国际标准认证,包括RoHS、REACH、VDE和cULus。此外,制造商提供了详尽的技术支持和售后服务,以确保客户在使用过程中遇到任何问题时都能得到及时帮助。

    常见问题与解决方案


    1. 问:如果温度超过+85°C,会对产品产生什么影响?
    - 答:过高的温度会导致产品的性能下降甚至损坏。应采取措施降低周围环境温度或使用散热装置。

    2. 问:如何正确存储该产品?
    - 答:应在温度<40°C,相对湿度<75%的环境中储存。超过12个月未使用的产品建议重新检测后再使用。

    3. 问:焊接时需注意哪些事项?
    - 答:焊接过程应遵循指定的焊接曲线标准。其他焊接方法可能导致产品损坏,不推荐使用。

    总结和推荐


    综上所述,WE-VD Disk Varistor 在众多领域具有出色的表现和广泛的适用性。无论是从性能指标还是实际应用场景来看,它都是一款值得信赖的过电压保护解决方案。强烈推荐用于需要严格过电压防护的应用场合。

820512501参数

参数
压敏电压 39V
浪涌电流 500A
能量 4.7J
最大压敏电压 429V
最大直流电压 31V
电路数 1
最大交流电压 25V
最小压敏电压 35.1V
不同频率时的电容 3.66nF@1kHz
长*宽*高 5.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

820512501厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

820512501数据手册

厂牌 PDF简要描述 下载
WURTH 压敏电阻 WURTH 820512501 820512501数据手册

820512501封装设计

查看详情并下载
Symbol
Footprint
3D Model
