首页  >  产品百科  >  68710814522

68710814522

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距8p FPC连接器, 687系列, 单排, 表面, 焊针
供应商型号: 10B-1641914-4
供应商: 国内现货
标准整包数: 1

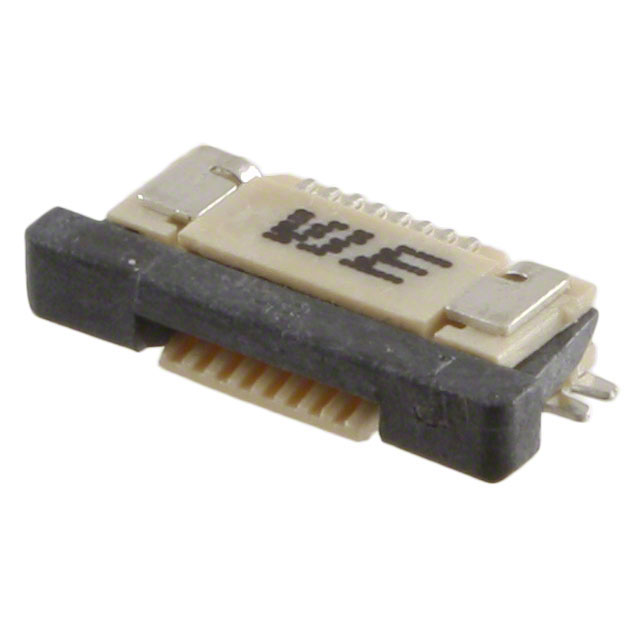

WURTH FFC/FPC连接器 68710814522

68710814522概述

    WR-FPC SMT ZIF Horizontal 技术手册

    1. 产品简介


    WR-FPC SMT ZIF Horizontal 是一款专为通用电子设备设计的底部接触型柔性印刷电路板(FPC)零组件。这款电子元件主要用于消费电子、通信设备、工业控制等领域,具有高可靠性、长寿命等特点。其工作原理是通过机械连接方式实现信号传输,特别适用于需要高频信号传输的应用场合。

    2. 技术参数


    | 参数名称 | 规格值 | 单位 |
    |
    | 引脚数 | 8 | pins |
    | 引脚间距 | 0.5 | mm |
    | 额定电流 | 0.5 | A |
    | 工作电压 | 50 | V (AC) |
    | 绝缘电阻 | 100 | MΩ |
    | 耐压强度 | 250 | V (AC) 1 min |
    | 接触电阻 | 20 | mΩ max |
    | 材料 | 绝缘材料:LCP; 活动部件材料:PA9T; 接触材料:磷青铜 |
    | 环境温度范围 | -25 至 +85 | °C |

    3. 产品特点和优势


    - 高耐用性:可承受25次插拔循环,适用于频繁插拔的应用场景。
    - 高性能:采用LCP绝缘材料和磷青铜接触材料,保证良好的电气性能。
    - 安全性高:绝缘材料通过UL94 V-0认证,确保高阻燃性能。
    - 兼容性强:设计与现有系统高度兼容,易于集成到各种设备中。
    - 环保材料:符合RoHS和REACH标准,减少对环境的影响。

    4. 应用案例和使用建议


    应用案例:此产品广泛应用于智能手机、平板电脑、智能穿戴设备、通信基站等需要高频率、高速度数据传输的场景。例如,在智能手机中,它可以用于连接屏幕和主板,以实现高分辨率显示。
    使用建议:
    - 在安装过程中,确保环境清洁,避免灰尘和颗粒物进入影响电气性能。
    - 插拔时应轻柔操作,避免过度施力导致损坏。
    - 确保安装过程中引脚对齐,避免错位。
    - 存储时应按照说明书中的建议条件进行存储,确保其长期稳定性能。

    5. 兼容性和支持


    此产品与现有的FPC柔性电路板高度兼容,方便集成到各种设备中。制造商提供技术支持和服务,如需要更多支持信息,可以通过电话或官方网站获取帮助。此外,厂商还提供了详细的装配指南和技术文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题:
    - Q1:产品插拔过程中易损坏怎么办?

    A1:建议在安装和拆卸时使用适当的工具,避免直接用手强行操作,以防止造成物理损伤。

    - Q2:如何确保产品的电气性能?
    A2:安装前请确保所有接口干净无尘,并严格按照制造商的技术要求进行焊接和组装,以确保最佳电气性能。

    7. 总结和推荐


    综上所述,WR-FPC SMT ZIF Horizontal是一款可靠且性能优越的柔性印刷电路板零组件,适合应用于需要高频信号传输的设备中。其高耐用性、高性能和环保特性使其成为许多应用场景的理想选择。强烈推荐使用该产品,特别是在需要高频率、高速度信号传输的设备中。对于需要更详细了解或具体应用的用户,建议访问官方网站下载更多资料。

68710814522参数

参数
外壳颜色 乳白色
扁平柔性类型 FPC
额定电流 500mA
触头镀层
端接 焊盘
针脚数 8pin
板上高度 2mm
连接器/触头类型 底部
间距 500μm
长*宽*高 10.4mm(长度)*5.1mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

68710814522厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68710814522数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68710814522 68710814522数据手册

68710814522封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.7936
50+ ¥ 7.2467
100+ ¥ 6.8987
180+ ¥ 6.6227
500+ ¥ 6.2767
2000+ ¥ 5.4533
库存: 1411
起订量: 29 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.79
