687320124422

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距20p FPC连接器, 687系列, 单排, 表面, 焊针
供应商型号: ET-1908461
供应商: 海外现货
标准整包数: 1

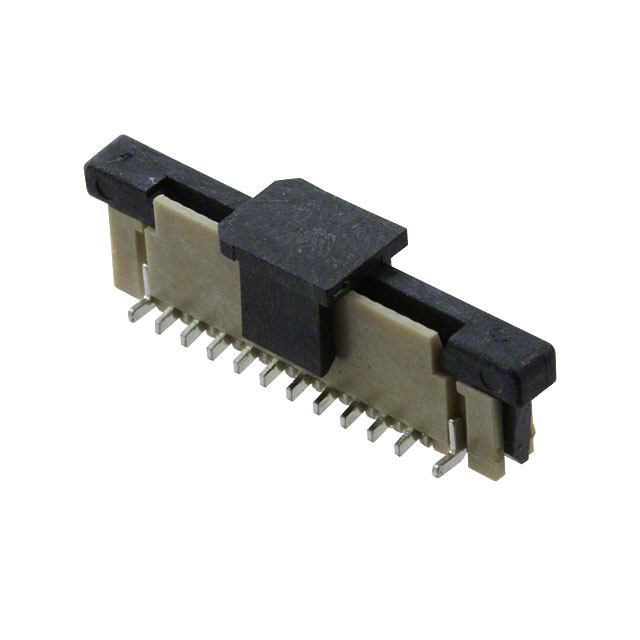

WURTH FFC/FPC连接器 687320124422

687320124422概述

    # WR-FPC SMT ZIF Vertical 技术手册详解

    1. 产品简介


    基本信息
    型号: WR-FPC SMT ZIF Vertical
    订单代码: 687320124422
    制造商: Würth Elektronik eiSos GmbH & Co. KG
    此电子元器件专为通用电子产品设计,具有轻薄、高性能的特点。其主要功能是实现柔性印刷电路板(FPC)与电路板之间的高效连接。此组件广泛应用于消费电子、通信设备、物联网(IoT)模块等领域。

    2. 技术参数


    尺寸参数
    | 参数 | 规格 |

    | 总长度 \(L\) | 16.4 mm |
    | 插针间距 \(P\) | 0.5 mm |
    | 插针总数 | 20 |
    | 插针到插针中心距 \(Pl\) | 9.5 mm |
    | 推荐焊盘尺寸 \(L1\) | 10.6 mm |
    材料与绝缘性能
    | 参数 | 特性 |

    | 绝缘材料 | LCP |
    | 绝缘阻燃等级 | UL94 V-0 |
    | 插头接触件材料 | 磷青铜 |
    | 接触件镀层 | 50 µ" 镍 + 100 µ" 锡 |
    | 外壳材料 | PA9T |
    工作性能
    | 参数 | 值 | 单位 |
    |
    | 额定电流 | 0.5 | A |
    | 工作电压 | 50 | V (AC) |
    | 耐压能力 | 250 | V (AC) |
    | 接触电阻 | 20 | mΩ 最大值 |
    | 绝缘电阻 | 100 | MΩ 最小值 |
    | 使用寿命 | 25 M次插拔循环 |
    工作环境
    | 参数 | 规格 |

    | 工作温度范围 | -25 ℃ 至 +85 ℃ |

    3. 产品特点和优势


    1. 高可靠性:提供高达25万次的插拔寿命,适合频繁操作的场景。
    2. 小巧设计:0.5 mm的针间距确保占用空间最小化,同时支持高密度连接。
    3. 环保合规:符合RoHS和REACH标准,通过UL认证,保障产品环保性和安全性。
    4. 热稳定性:采用先进的LCP绝缘材料,具有优异的耐高温和阻燃性能。
    5. 精准定位:零插拔力设计(ZIF),操作便捷且不易损坏。

    4. 应用案例和使用建议


    应用场景
    - 消费电子设备(如智能手机、平板电脑)
    - 通信设备(如无线路由器、5G模块)
    - 医疗器械(如可穿戴健康监测设备)
    使用建议
    - 布线建议:确保焊盘设计与推荐值相符(如 \(Pl=9.5 \, \text{mm}\),\(L1=10.6 \, \text{mm}\)),以提升焊接质量和耐用性。
    - 操作建议:避免对产品施加过大的机械压力,特别是对插头部件,以防止损坏。
    - 温度管理:根据产品规格,避免长时间暴露在超过85℃的环境中。

    5. 兼容性和支持


    兼容性
    WR-FPC SMT ZIF Vertical可与多种柔性印刷电路板(FPC)配合使用,同时与WE在线提供的配套工具高度兼容,确保最佳安装效果。
    厂商支持
    Würth Elektronik提供详尽的技术文档、CAD模型下载和样品申请服务,帮助客户快速设计并验证原型。此外,厂商技术支持团队随时准备解答任何相关问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现卡顿现象 | 检查焊盘设计是否符合推荐值,并重新焊接。 |
    | 产品外观受损 | 避免直接机械冲击,确保存储和运输条件符合要求。 |
    | 插拔寿命低于预期 | 检查操作是否过于频繁或使用不当,确保遵守使用说明。|

    7. 总结和推荐


    优点

    总结


    - 结构紧凑,适配高密度布线需求;
    - 性能稳定,使用寿命长;
    - 环保安全,符合国际标准;
    - 安装方便,易于大规模集成。
    推荐结论
    WR-FPC SMT ZIF Vertical 是一款高度可靠且易于集成的电子元器件,适用于各类消费电子和通信设备的设计中。其出色的性价比和广泛的应用场景使其成为行业内首选的柔性连接解决方案之一。我们强烈推荐将其作为设计中的优先选择!

687320124422参数

参数
外壳颜色 乳白色
间距 500μm
触头镀层
针脚数 20pin
板上高度 4.3mm
端接 -
额定电流 500mA
连接器/触头类型 底部
扁平柔性类型 FPC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687320124422厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687320124422数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687320124422 687320124422数据手册

687320124422封装设计

查看详情并下载
Symbol
Footprint
3D Model
