885342207006

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 22nF ±10% X7R 200V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 2812561
供应商: 海外现货
标准整包数: 5
WURTH 陶瓷电容 885342207006

885342207006概述

    陶瓷电容器X7R0805223K200DFCT10000技术手册

    1. 产品简介


    陶瓷电容器X7R0805223K200DFCT10000是一种用于一般电子设备中的电容器,具有体积小、耐温范围广等特点。这类电容器广泛应用于消费电子、通讯设备及工业控制系统等领域。

    2. 技术参数

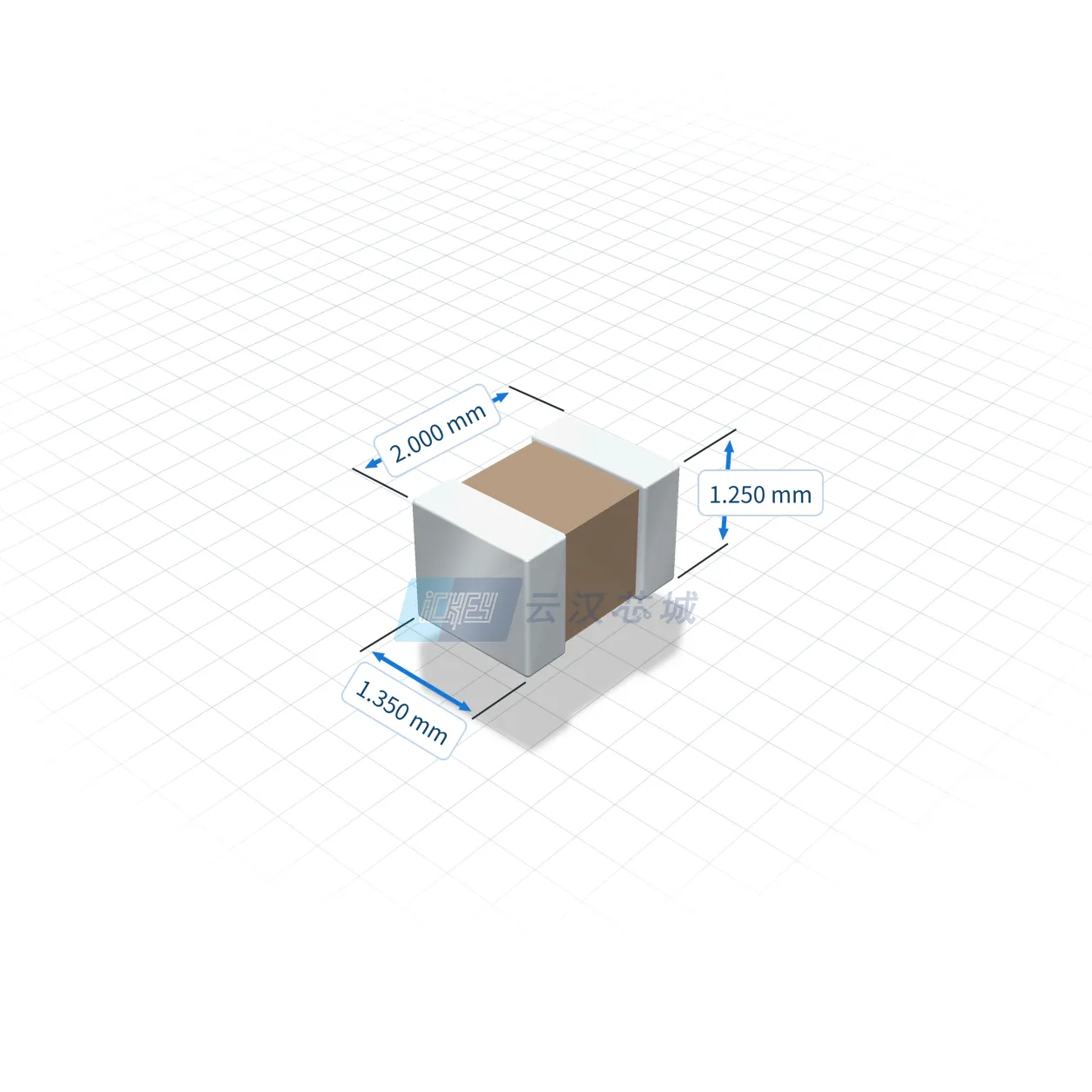

    - 尺寸: 长度L: 2mm ±0.15mm;宽度W: 1.25mm ±0.1mm;高度H: 1.25mm ±0.1mm;引脚长Fl: 0.5mm ±0.2mm。
    - 电容值: 22nF ±10%(1kHz时)。
    - 额定电压: 200V(直流)。
    - 损耗因子: 最大2.5%(1kHz时)。
    - 绝缘电阻: 最小4.545GΩ(施加额定电压1分钟后)。
    - 工作温度范围: -55°C到+125°C。
    - 温度系数: 最大±15%(X7R类)。
    - 预热条件: 在150±10°C下预热1小时(适用于II类MLCC测量)。

    3. 产品特点和优势


    - 高稳定性: 温度系数低,适用于宽温度范围的应用。
    - 高可靠性: 绝缘电阻高,确保长时间稳定运行。
    - 适用性广: 广泛应用于各类电子设备,尤其是需要较小体积和较大电容的应用场景。
    - 易于焊接: 焊接条件友好,可确保良好的焊接效果。

    4. 应用案例和使用建议


    - 消费电子产品: 如智能手机、平板电脑等便携式设备中常见的耦合和去耦电路。
    - 通信设备: 在无线通信模块中作为滤波器使用,以消除信号干扰。
    - 工业控制: 用于电源管理和控制回路中,保证系统的稳定性和可靠性。
    - 使用建议:
    - 尽量避免直接机械冲击。
    - 注意焊锡时温度和时间控制,避免过热和不足。
    - 确保焊盘设计符合标准,以保证焊接质量和电容器的可靠性。

    5. 兼容性和支持


    - 兼容性: 可以与多种不同品牌和型号的电子元件兼容。
    - 支持: 厂商提供详尽的技术文档和技术支持,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 客户反馈电容器焊点不够牢固。
    - 解决办法: 检查焊接过程是否符合推荐的焊接曲线,确认焊接温度和时间设置正确。
    - 问题2: 使用一段时间后发现电容器性能下降。
    - 解决办法: 确认使用条件是否超出规格书的要求,注意避免高温和高湿度环境。

    7. 总结和推荐


    总体来看,陶瓷电容器X7R0805223K200DFCT10000在性能和稳定性方面表现出色,适用于多种应用场景。对于需要较高可靠性的电子系统,建议优先考虑这款电容器。此外,厂商提供的详细技术文档和支持也使得其在实际应用中的表现更加令人放心。

885342207006参数

参数 值
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 200V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

885342207006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885342207006数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885342207006 885342207006数据手册

885342207006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.7402
100+ ¥ 0.5608
500+ ¥ 0.5024
3000+ ¥ 0.5024
库存: 2107
起订量: 70 增量: 0
交货地:
最小起订量为:5
合计: ¥ 3.7
直接购买
加入购物车
