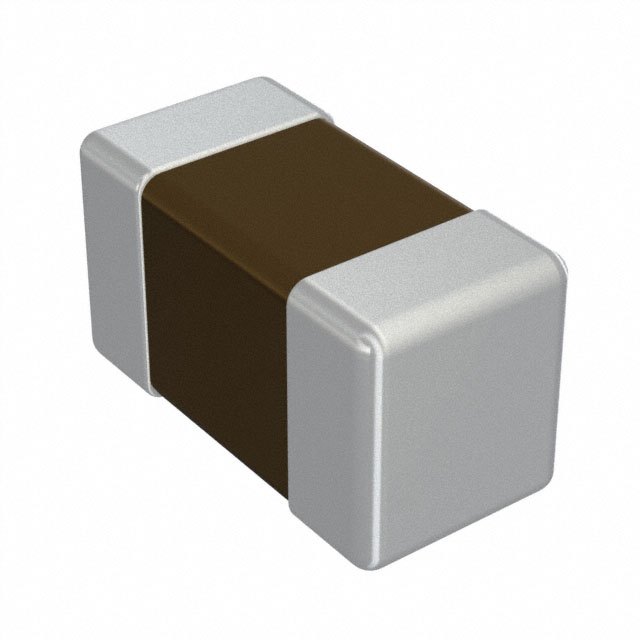

885012205017

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 68nF ±10% X7R 10V 0402 贴片安装 1mm*500μm*500μm
供应商型号: BN-885012205017
供应商: 海外现货
标准整包数: 1
WURTH 陶瓷电容 885012205017

885012205017概述

    # WCAP-CSGP X7R 0402 683K Ceramic Capacitor 技术手册

    1. 产品简介


    基本介绍
    WCAP-CSGP 系列陶瓷电容器是一款通用型多层陶瓷电容(MLCC),广泛应用于各种消费类电子产品、通信设备和工业控制电路中。此款电容器采用X7R介电材料,属于II类电介质,具有高可靠性和稳定性。其体积小巧,适合在有限空间内实现高性能电容功能,典型封装尺寸为0402。
    主要功能与应用领域
    - 主要功能:
    - 高精度电容值调节
    - 支持多种电压范围及频率下的稳定运行
    - 提供良好的绝缘电阻和耐压能力
    - 应用领域:
    - 消费电子:手机、平板电脑、智能音响等
    - 工业控制:电源管理模块、信号滤波器
    - 通信设备:路由器、交换机、无线通信设备

    2. 技术参数


    | 参数名称 | 规格范围 | 单位 | 备注 |
    ||
    | 尺寸 | 0.4 mm x 0.2 mm | mm | 0.25 +0.05/-0.10 |
    | 容量 | 68 nF | nF | ±10% |
    | 额定电压 | 10 V (DC) | V | 最大值 |
    | 绝缘电阻 | ≥7.4 GΩ | Ω | 在施加100 VDC时 |
    | 损耗因子 | ≤5% | % | 测试条件:1 kHz |
    | 温度系数 | ±15% | % | -55°C 至 +125°C |
    | 工作温度 | -55°C 至 +125°C | °C | 储存温度:5°C 至 35°C |
    推荐焊盘设计
    - 尺寸:1.5 mm × 0.5 mm
    - 焊接间距:2.0 mm
    3. 产品特点与优势
    特点
    1. 高可靠性:满足IPC/JEDEC J-STD-020E标准,提供优异的热循环性能。
    2. 优良的电学性能:低ESR和高Q值特性适合高频应用。
    3. 防潮设计:符合JEDEC JS709B和IEC 61249-2-21标准,确保无卤素环保合规。
    4. 宽温区适应性:支持在极端环境下的稳定工作。
    优势
    - 体积小:0402尺寸可有效节省PCB空间。
    - 耐用性强:通过振动和冲击测试验证,可在恶劣条件下长期运行。
    - 环境友好:符合RoHS和REACH规范,减少对环境的影响。
    4. 应用案例与使用建议
    典型应用案例
    - 电源滤波:用于DC-DC转换器输出端的平滑滤波。
    - 信号耦合:适用于射频前端电路中的信号耦合。
    - 旁路电容:用于抑制高频噪声干扰。
    使用建议
    - 焊盘设计:根据推荐焊盘设计进行PCB布局,确保良好的焊接效果。
    - 操作温度:避免超出工作温度范围(-55°C 至 +125°C),防止性能下降。
    - 防潮措施:存储期间需注意密封包装,避免长时间暴露于潮湿环境中。
    5. 兼容性与支持
    兼容性
    - 与市面上主流SMT贴片设备兼容。
    - 支持回流焊接工艺,满足无铅化要求。
    厂商支持
    - Würth Elektronik提供详尽的技术文档和客户支持服务。
    - 用户可通过官网下载相关产品手册和技术白皮书。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量偏离标称值 | 检查测量环境是否符合标准条件 |
    | 焊接后接触不良 | 检查焊盘设计是否符合推荐规格 |
    | 出现异常发热现象 | 检查是否超过额定电压或电流工作条件 |
    7. 总结与推荐
    评估

    总结


    WCAP-CSGP X7R 0402 683K 陶瓷电容器凭借其出色的性能和广泛的应用场景,成为众多电子设备的理想选择。它在高温、高压及高频环境下的稳定表现尤为突出,是实现高性能电子设备的优秀元器件之一。
    推荐结论
    强烈推荐此款电容器用于需要小型化、高可靠性的电子电路设计中。无论是消费类电子产品还是工业级设备,它都能满足严格的性能要求,是值得信赖的选择。

    更多详细信息请参考完整技术手册,或访问 Würth Elektronik 的官方网站获取支持资源。

885012205017参数

参数
电容值 68nF
容差 ±10%
温度系数 X7R
额定电压 10V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

885012205017厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012205017数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012205017 885012205017数据手册

885012205017封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.0266 ¥ 0.2271
50000+ $ 0.0038 ¥ 0.032
库存: 10000
起订量: 3523 增量: 0
交货地:
最小起订量为:500
合计: ¥ 113.55
