885392005012

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 4.7pF ±0.1pF C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 2985659
供应商: 海外现货
标准整包数: 10

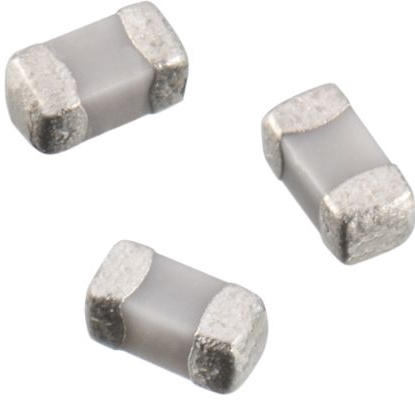

WURTH 陶瓷电容 885392005012

885392005012概述

    高频MLCC电容器技术手册解析

    产品简介


    本手册介绍的是由Würth Elektronik eiSos GmbH & Co. KG公司生产的高频多层陶瓷电容器(MLCC)。这类电容器被设计用于各种通用电子设备,如消费电子产品、工业控制系统和通信设备等。由于它们具有稳定的性能和较高的可靠性,因此适用于需要高频率响应的应用场合。

    技术参数


    - 尺寸:0.4 mm × 0.2 mm,允许公差为±0.05 mm。
    - 推荐焊盘图案:1.5 mm × 0.5 mm。
    - 标称电容:4.7 pF,容许公差为±10%。
    - 额定电压:50 V (DC)。
    - Q值:494,公差为±10%。
    - 绝缘电阻:≥10 GΩ。
    - 温度系数:≤±30 ppm/℃。
    - 工作温度范围:-55°C 至 +125°C。
    - 储存条件:湿度5%至75%,温度5°C至35°C。
    - 湿敏等级:1级。
    - 端子强度:按不同尺寸,从10秒1N到10秒10N不等。

    产品特点和优势


    本款高频MLCC具有优异的高频响应特性,能够在极端温度下保持稳定的电容值。其高Q值特性使其特别适合于射频电路中的滤波和耦合应用。此外,产品的长期可靠性和耐久性也是其重要的优势之一。

    应用案例和使用建议


    - 应用案例:常用于射频模块、无线通信系统、医疗设备等对电容值稳定性要求极高的场合。
    - 使用建议:在PCB设计时,应确保电容器位于应力最小的位置,并远离PCB上的裂缝和孔洞。安装过程中,应避免直接机械冲击,以防止损坏。

    兼容性和支持


    此产品与同类电容器兼容性良好,符合RoHS标准,且无卤素,环保合规。制造商提供了详细的焊接曲线指导,有助于确保焊接过程的安全和有效性。客户可以通过官方网站获取更多技术支持和资源。

    常见问题与解决方案


    - 问题:存储时间超过12个月可能导致端子退化。
    - 解决方案:建议在12个月内使用,以确保良好的可焊性。
    - 问题:使用过程中,表面温度不应超过最大工作温度。
    - 解决方案:通过合理布局和散热设计来控制电容器的工作温度。

    总结和推荐


    综上所述,这款高频MLCC凭借其稳定可靠的性能和广泛的适用性,在众多应用场合中表现出色。对于追求高性能和高可靠性的电子工程师来说,它是一个理想的选择。建议所有潜在用户在设计之前仔细阅读产品手册,并进行必要的验证测试,以确保最佳的使用效果。

885392005012参数

参数
电容值 4.7pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

885392005012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
