691365110006

产品分类:
厂牌: WURTH

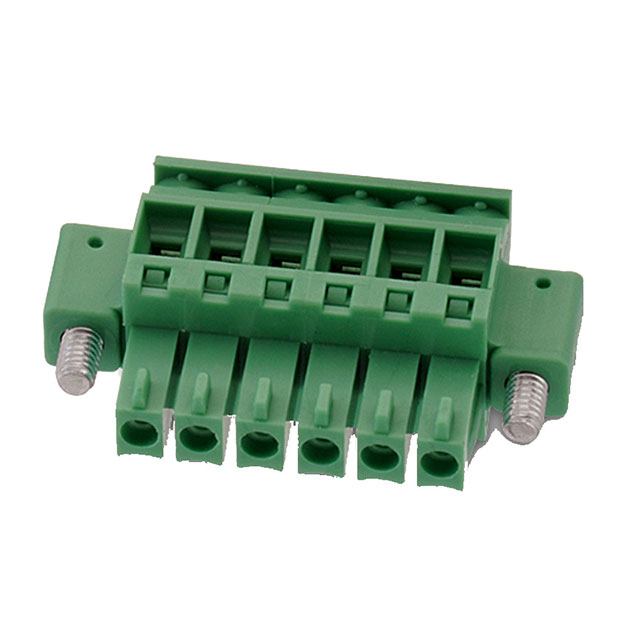

产品描述: Wurth Elektronik 3.5mm间距6p插拔式接线端子 插头, 3651系列, 1.6 kV, 焊接, 绿色
供应商型号: BN-691365110006
供应商: 海外现货
标准整包数: 1

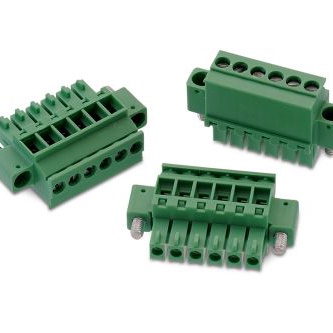

WURTH  691365110006

691365110006概述


    产品简介


    SERIE 3651 系列是一款3.5mm水平电缆入口插头,带挂钩式导线侧连接。该产品符合RoHS标准,适用于广泛的电子设备。该插头主要用于需要可靠连接和高性能的电子设备,例如通信设备、工业自动化系统、汽车电子系统等。由于其可靠的机械特性和电气性能,该产品能够满足严苛的应用要求。

    技术参数


    - 材料
    - 绝缘体:PA 66(聚酰胺)
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:镀锌钢
    - 端子螺丝槽型:"—"
    - 导线保护罩:PhBz镀锡
    - 螺钉垫圈:钢M2.5
    - 环境
    - 工作温度范围:-40°C 至 105°C
    - 认证:cULus、VDE、E315414、40023402
    - 电气性能
    - 电流等级:8A / 10A
    - 工作电压:300VAC
    - 耐压值:1.6KV / 2.5KV
    - 接触电阻:最大20毫欧
    - 机械性能
    - 实心导线:26-16 AWG / 0.129-1.31 mm²
    - 扭矩:1.7 Lb-In / 0.2 Nm
    - 剥线长度:6-7 mm
    - 螺丝尺寸:M2.0
    - 螺距:3.5 mm

    产品特点和优势


    1. 可靠性高:经过严格的测试和验证,确保在严苛环境下也能稳定工作。
    2. 适应性强:适用于各种电气设备,尤其适合需要高可靠性的应用。
    3. 环境友好:符合RoHS标准,采用环保材料,有助于减少环境污染。
    4. 安装方便:设计精巧,易于安装和维护,节省时间和成本。

    应用案例和使用建议


    应用案例
    SERIE 3651 插头在汽车电子系统中被广泛使用,用于实现可靠的数据传输和电源供应。例如,在汽车发动机管理系统中,该插头可以确保信号和电源的稳定传输。
    使用建议
    1. 正确安装:请严格按照制造商的安装指南进行操作,避免过度施力。
    2. 环境条件:确保插头的工作温度在规定的范围内(-40°C至105°C),并远离有害化学品。
    3. 定期检查:建议定期检查插头的连接情况,及时更换磨损部件。

    兼容性和支持


    该插头设计与Würth Elektronik其他产品兼容,以确保最佳的使用效果。此外,Würth Elektronik提供了详细的技术文档和支持服务,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问:如何处理不当的存储?
    - 答:请将插头存放在干燥、通风良好的地方,避免暴露在湿气和腐蚀性气体中。

    2. 问:遇到信号传输不稳定怎么办?
    - 答:检查插头与电路板之间的接触是否良好,确保所有螺丝紧固到位。

    3. 问:如何清洁插头?
    - 答:建议使用不含有机酸的清洁剂进行清洁,避免使用任何可能导致腐蚀的液体。

    总结和推荐


    综上所述,SERIE 3651 插头凭借其优异的电气性能、可靠的机械结构以及广泛的适用性,在多个领域中展现出卓越的表现。它不仅符合RoHS标准,还能在极端条件下保持稳定的性能。因此,我们强烈推荐该产品用于需要高可靠性和耐用性的应用场合。如果您有任何疑问或需要进一步的支持,建议联系Würth Elektronik的技术支持团队。

691365110006参数

参数
长*宽*高 21mm(长度)*19.3mm(宽度)
安装方式 导线安装
包装方式 散装

691365110006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691365110006数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691365110006 691365110006数据手册

691365110006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.5219 ¥ 55.6318
50+ $ 6.1226 ¥ 52.2258
100+ $ 5.6023 ¥ 47.7876
420+ $ 4.5496 ¥ 38.8081
库存: 35
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 556.31
