62201621821

厂牌: WURTH

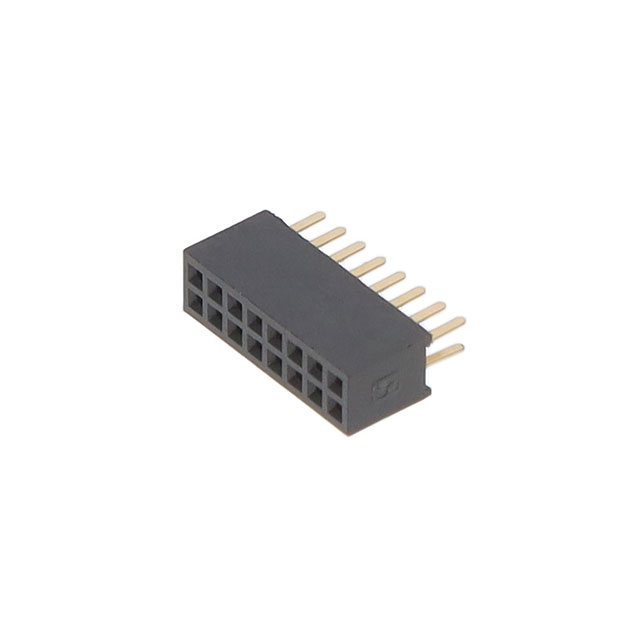

产品描述: 1.27mm间距16p双排排母, WR-PHD系列, 直角
供应商型号: 732-62201621821-ND
供应商: Digi-Key
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 62201621821

62201621821概述

    WR-PHD THT Straight Dual Socket Header 技术手册

    产品简介


    WR-PHD THT Straight Dual Socket Header(直双排插座连接器) 是一款专为通用电子设备设计的插头组件。其主要功能是提供可靠的电气连接,适用于各种电子电路。这款连接器广泛应用于消费电子产品、工业控制系统以及各类嵌入式系统中。

    技术参数


    以下是 WR-PHD THT 直双排插座连接器的主要技术参数:
    | 参数 | 值 | 单位 |
    |
    | 尺寸(长度) | 10.16 | mm |
    | 针脚数 | 16
    | 针脚间距 | 1.27 | mm |
    | 耐久性 | 50次 | 周期 |
    | 工作温度范围 | -40 至 +105 | °C |
    | 额定电流 | 1 | A |
    | 工作电压 | 100 | V (AC)|
    | 耐压能力 | 300 | V (AC)|
    | 接触电阻 | ≤ 20 | mΩ |
    | 绝缘电阻 | ≥ 1000 | MΩ |

    产品特点和优势


    1. 高可靠性:额定电流可达 1A,能够承受 50 次插拔循环,确保长期使用的稳定性。
    2. 广泛的适用温度范围:能够在 -40°C 至 +105°C 的温度范围内正常工作。
    3. 低接触电阻:≤20 mΩ 的接触电阻确保了良好的导电性能。
    4. 耐高温性能:符合 RoHS 和 REACH 标准,材料采用阻燃等级 UL94 V-0 等级,保证在极端环境下的安全性。
    5. 易于安装:标准的针脚间距(1.27mm)和预设的孔距,使得安装更为方便快捷。

    应用案例和使用建议


    - 消费电子:例如音响设备、电视、便携式电子产品中的电路连接。
    - 工业控制:如自动化生产线上的控制系统,需要高可靠性的电气连接。
    - 智能家居:连接各类智能设备,如温控器、传感器等。
    使用建议:
    1. 焊接温度要求:在进行波峰焊时,建议使用无铅焊接工艺,预热温度在 100°C 到 130°C,峰值温度为 250°C - 260°C,焊接时间不超过 10 秒。
    2. 清洁和清洗:使用适当的溶剂清洗时要注意,避免刷子对部件造成损伤。
    3. 储存条件:推荐在原包装内存放不超过 12 个月,以保持最佳性能。

    兼容性和支持


    该连接器可与同品牌或兼容的引脚组件搭配使用,确保电气连接的稳定性和可靠性。Würth Elektronik eiSos GmbH 提供详细的技术文档和在线支持,包括 CAD 文件下载和免费样品申请服务。

    常见问题与解决方案


    1. 接触不良:检查焊接质量,确保焊接点饱满无虚焊。
    2. 机械损伤:避免在操作过程中施加过大的力,防止变形。
    3. 耐温性能不佳:确保焊接过程符合推荐的焊接曲线,温度过高可能导致材料损坏。

    总结和推荐


    综上所述,WR-PHD THT 直双排插座连接器是一款高性能、高可靠性的电子元件,适合广泛的应用场景。其优良的耐温性能、易于安装的特点使其成为众多电子设备的理想选择。强烈推荐在需要高可靠性的电气连接场合使用。
    通过以上全面的介绍,相信您已经对该产品有了清晰的认识。无论是消费电子产品还是工业应用,这款连接器都是值得信赖的选择。

62201621821参数

参数
类型 -
触头镀层 - 配接 -
间距-配接 -
触头镀层厚度 - 配接 -
排数 2
颜色 -
针脚数 -
防护等级 -
额定电流 1A
安装方式 通孔安装
包装方式 管装

62201621821厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62201621821数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 62201621821 62201621821数据手册

62201621821封装设计

查看详情并下载
Symbol
Footprint
3D Model
