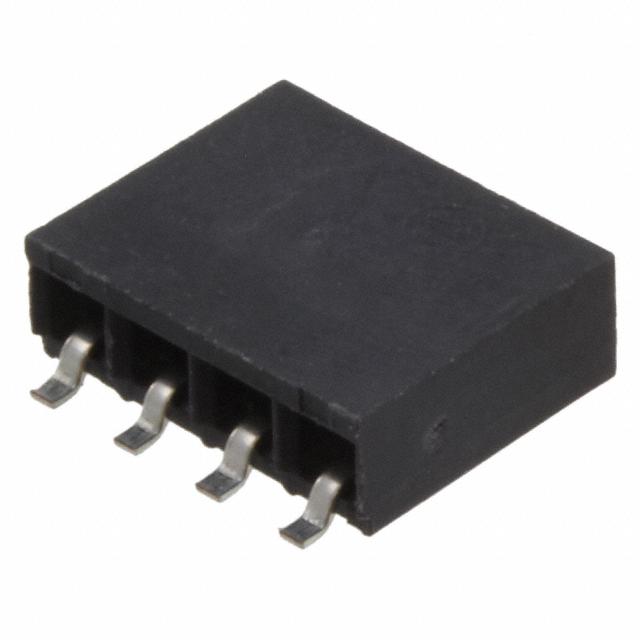

147721-3

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2.54mm 1 4pin 2A 760nm 金 黑色 贴片安装 10.16mm(长度)*9.85mm(高度)
供应商型号: JY-147721-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 147721-3

147721-3概述

    电子元器件产品技术手册解析:PCB Mount Receptacle

    产品简介


    本产品为TE Connectivity(泰科电子)生产的PCB Mount Receptacle,型号为147721-3,属于AMPMODU IV/V系列。它是一款板对板连接器,具有右角直插式安装方式,4个位置,中心线间距为2.54mm(0.1英寸)。该连接器采用表面贴装技术,具有金镀层,适用于信号传输,并且整体为黑色设计,以卷带形式包装,方便批量生产使用。

    技术参数


    - 产品类型特征:
    - 连接系统:板对板连接器
    - 连接器配置:1行4位
    - 安装方向:右角直插
    - 接触保护类型:封闭式
    - 终端到印刷电路板类型:焊接
    - 电气特性:
    - 绝缘电阻:5000 MΩ
    - 耐电压:750 Vrms
    - 额定工作电压:333 VAC
    - 最大电流:2A
    - 机械特性:
    - 插针尺寸:0.64mm(0.025英寸)
    - 接触材料:磷青铜
    - 镀金接触区厚度:0.762 µm(30 µin)
    - 焊接区域厚度:0.2 mm(0.008英寸)
    - 行间距:2.54 mm(0.1英寸)
    - 堆叠高度:0.32 mm(0.0126英寸)
    - 环境特性:
    - 工作温度范围:-65°C至105°C(-85°F至221°F)
    - 操作湿度:无特定要求
    - 包装:
    - 包装数量:1000
    - 包装方法:卷带

    产品特点和优势


    - 独特功能:
    - 高可靠性:具有高绝缘电阻(5000 MΩ)和较高的耐压值(750 Vrms),保证了长时间稳定工作的能力。
    - 兼容性强:符合多种行业标准,如CSA LR7189、UL E28476、UL 94V-0等,满足不同地区的安全要求。
    - 易于装配:提供闭式接触保护,减少外部污染风险;表面贴装设计使其易于安装于PCB上。

    - 市场竞争力:
    - 广泛应用:广泛应用于各种消费电子产品、通信设备及工业控制系统中,确保信号传输的稳定性和可靠性。
    - 低成本高效率:大批量供应,卷带包装,方便自动化装配,提升生产效率。

    应用案例和使用建议


    - 应用实例:
    - 在手机、平板电脑等便携式电子设备中,用于连接内部主板与显示屏或其他模块之间的信号传输。
    - 在汽车电子控制系统中,用于连接控制单元与传感器或执行器。
    - 使用建议:
    - 在装配时需注意焊点的清洁度和均匀性,避免虚焊或焊点过热导致的损坏。
    - 使用前检查连接器的外观完整性,特别是插针部分是否有变形或损伤。
    - 配合合适的焊接工艺,推荐使用260°C以下的回流焊接技术。

    兼容性和支持


    - 兼容性:
    - 可与TE Connectivity自家及其他品牌的相关产品配合使用,如其他系列的接头和外壳。
    - 支持和服务:
    - 如有技术支持需求,可拨打+1 800 522 6752联系TE Connectivity客服中心。
    - 更多文档资料可访问TE官方网站的产品页面。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决办法:重新检查焊接条件,确保焊点足够湿润并保持适当温度。

    - 问题2:产品外观存在瑕疵。
    - 解决办法:退回给供应商,更换合格品。

    - 问题3:接触电阻过高。
    - 解决办法:确保接触部位清洁无污物,必要时可进行清洗处理。

    总结和推荐


    综上所述,147721-3 PCB Mount Receptacle是一款高性能、高可靠性的电子连接器,适用于多种电子设备的应用场景。其出色的电气性能、坚固的机械结构及广泛的兼容性,使其成为众多项目中的理想选择。强烈推荐在需要高效、稳定的信号传输场合下使用此款连接器。同时,TE Connectivity提供的全面的技术支持也是一大加分项,值得信赖。

147721-3参数

参数
额定电流 2A
触头镀层厚度 - 配接 760nm
防护等级 -
排数 1
触头镀层 - 配接
颜色 黑色
间距-配接 2.54mm
针脚数 4pin
类型 Push-Pull,Receptacle
长*宽*高 10.16mm(长度)*9.85mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

147721-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
