687126183722

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: 焊盘 500μm 26pin 乳白色 1.2mm FFC 400mA 锡 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: BN-687126183722
供应商: 海外现货
标准整包数: 1

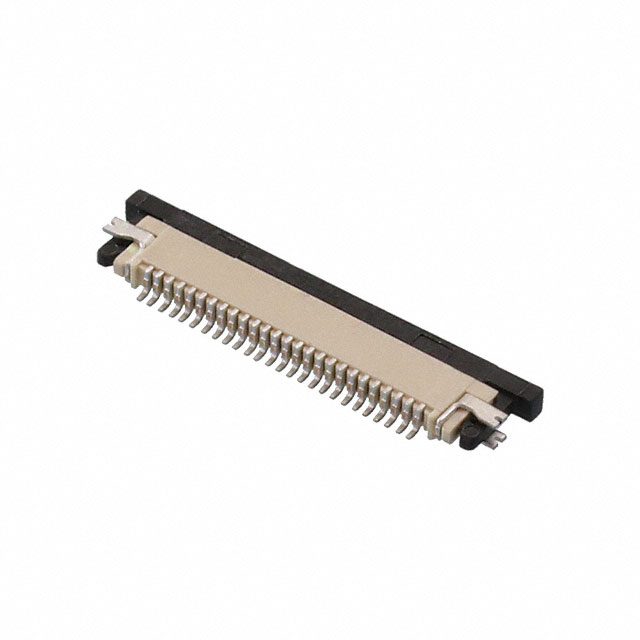

WURTH FFC/FPC连接器 687126183722

687126183722概述


    产品简介


    WR-FPC SMT ZIF 水平低轮廓插座
    WR-FPC SMT ZIF水平低轮廓插座(订单代码:687126183722)是一种设计用于通用电子设备的机械组件。它采用表面贴装技术(SMT),提供了一种高效的连接解决方案。这款插座特别适用于需要高可靠性且低功耗的应用场景,如移动设备、便携式医疗设备及各类消费电子产品。

    技术参数


    - 尺寸:
    - 长度L:18.7 mm ± 0.1 mm
    - 长度L1:13.6 mm
    - 插针间距(中间):12.5 mm
    - 推荐焊盘图案宽度:32 mm
    - 电气特性:
    - 引脚数:26
    - 额定电流:0.4 A
    - 工作电压:50 V(AC)
    - 耐压:250 V(AC,1分钟)
    - 接触电阻:≤30 mΩ
    - 绝缘电阻:≥100 MΩ
    - 可操作温度范围:-25°C 至 +85°C
    - 材料特性:
    - 绝缘体材料:LCP
    - 绝缘体可燃性等级:UL94 V-0
    - 操作件材料:PA 6T
    - 操作件可燃性等级:UL94 V-0
    - 接触材料:磷青铜
    - 接触镀层:锡(120 µ")覆盖镍(30 µ")
    - 其他认证:
    - 符合RoHS标准
    - 符合REACH规定
    - 无卤素

    产品特点和优势


    WR-FPC SMT ZIF 水平低轮廓插座具有多种显著特点和优势:
    1. 超薄设计:水平低轮廓设计使其适合空间受限的场合,如便携式设备。
    2. 高耐用性:额定循环次数为20万次,保证长期稳定运行。
    3. 优异的电气性能:高耐压能力、低接触电阻和高的绝缘电阻确保可靠的数据传输。
    4. 宽温度范围:工作温度范围广,适合各种环境条件下的应用。
    5. 安全认证:通过RoHS、REACH认证,满足环保要求。

    应用案例和使用建议


    WR-FPC SMT ZIF 水平低轮廓插座广泛应用于消费电子、移动设备、医疗设备等领域。例如,在一款便携式医疗设备中,该插座用于连接数据线,实现高效稳定的信号传输。为了确保最佳效果,建议:
    1. 安装前检查:确保插座与电路板之间没有物理干涉,避免安装过程中损坏。
    2. 焊接规范:按照推荐的回流焊曲线进行焊接,以确保焊点质量。
    3. 储存条件:在12个月内使用,并避免暴露于直接阳光下,以防止引脚氧化。

    兼容性和支持


    - 兼容性:本产品推荐使用Würth Elektronik对应的工具和配件进行安装,以确保最佳性能和可靠性。
    - 技术支持:厂商提供详尽的技术支持和文档资源,包括安装指南和故障排除手册。若需进一步协助,可联系制造商的客服部门。

    常见问题与解决方案


    - Q: 如何处理安装过程中的静电敏感性?
    - A: 使用防静电手套和垫子进行操作,避免直接接触组件。

    - Q: 在焊接过程中出现焊接不足怎么办?
    - A: 确保焊接温度和时间符合制造商规定的回流焊曲线,必要时调整设备设置。

    总结和推荐


    WR-FPC SMT ZIF 水平低轮廓插座凭借其高可靠性和耐用性,是适用于多种应用的理想选择。特别适合对体积有严格要求且需要高度稳定性的电子设备。强烈推荐在消费电子、便携式设备和医疗设备等领域中使用此产品,尤其推荐给对体积和性能都有较高要求的设计工程师。如果您正在寻找一种能应对复杂环境、性能稳定可靠的连接解决方案,WR-FPC SMT ZIF 水平低轮廓插座无疑是您的最佳选择。

687126183722参数

参数
端接 焊盘
扁平柔性类型 FFC
针脚数 26pin
触头镀层
额定电流 400mA
板上高度 1.2mm
连接器/触头类型 底部
间距 500μm
外壳颜色 乳白色
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687126183722厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687126183722数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687126183722 687126183722数据手册

687126183722封装设计

查看详情并下载
Symbol
Footprint
3D Model
