885012104010

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 220nF X5R 6.3V 0201 贴片安装
供应商型号: ET-4137882
供应商: 海外现货
标准整包数: 10

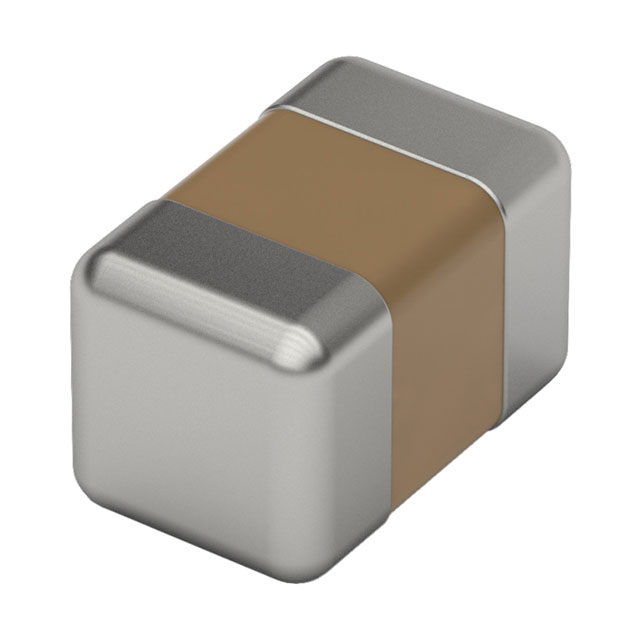

WURTH 陶瓷电容 885012104010

885012104010概述

    陶瓷电容器(X5R0201224K6R3DFCT10000)技术手册

    产品简介


    本陶瓷电容器(型号:X5R0201224K6R3DFCT10000)是德国Würth Elektronik eiSos GmbH & Co. KG公司生产的一种通用型MLCC(多层陶瓷电容器),适用于广泛的电子设备。此款电容器采用X5R材料,属于II类电介质,具有耐高温、高湿度及良好温度稳定性等特性。

    技术参数


    - 尺寸规格(单位:mm)
    - 宽度(W):0.15 ± 0.05
    - 长度(L):0.6 ± 0.03
    - 厚度(H):0.3 ± 0.03
    - 高度(T):0.3 ± 0.03
    - 推荐焊盘图案(单位:mm)
    - 焊盘宽度:0.65
    - 线宽:0.3
    - 线间距:0.23
    - 电气特性
    - 容量:220 nF ± 10%
    - 额定电压:6.3 V(DC)
    - 损耗因数(DF):0.5% ± 0.2%
    - 绝缘电阻(RISO):≥0.2 GΩ
    - 工作环境
    - 操作温度范围:-55°C 到 +85°C
    - 存储条件:5°C 到 +35°C;相对湿度10%到75%
    - 封装级别:1级(无湿度敏感)

    产品特点和优势


    1. 高可靠性:符合RoHS标准,REACH认证,无卤素,适合无铅焊接工艺。
    2. 稳定的电气性能:在规定的温度和湿度范围内,电气性能稳定,且在各种工作条件下表现出色。
    3. 高频率响应:适用于高频电路,具有低损耗因子,有助于提高整体电路效率。
    4. 广泛适用性:适用于多种应用场景,如消费电子、通信设备、医疗设备等。

    应用案例和使用建议


    - 应用场景:可用于电源滤波、信号耦合、交流旁路等领域。
    - 使用建议:
    - 在焊接过程中,应遵循推荐的回流焊接曲线,确保温度控制在260°C以内,以避免损坏。
    - 设计PCB时,尽量减少机械应力的影响,合理布局电容位置,避免靠近剪切线和孔。
    - 使用适当的粘合剂,确保组件在高温和振动条件下稳固。

    兼容性和支持


    - 兼容性:适用于标准的表面贴装工艺,与其他电子元件具有良好兼容性。
    - 支持:Würth Elektronik提供全面的技术支持,包括详细的使用说明和技术咨询。

    常见问题与解决方案


    - 问题1:存储时间超过12个月后出现焊接不良。
    - 解决方案:应在12个月内使用完毕,若需长期储存,请确保包装完好无损,并遵循规定的存储条件。
    - 问题2:在焊接过程中出现电容位移。
    - 解决方案:确保电路板支撑良好,焊接头下压力度适当,使用高粘度粘合剂固定电容。

    总结和推荐


    总体而言,X5R0201224K6R3DFCT10000陶瓷电容器是一款高性能的产品,具备优良的电气特性和广泛的适用性。它在设计和制造过程中严格遵守国际标准,因此推荐在各类普通电子设备中使用。对于需要更高安全性和可靠性的场合,建议客户进行进一步的评估并获得书面批准。

885012104010参数

参数
电容值 220nF
容差 -
温度系数 X5R
额定电压 6.3V
通用封装 0201
安装方式 贴片安装
包装方式 卷带包装

885012104010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012104010数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012104010 885012104010数据手册

885012104010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.0317 ¥ 0.2678
500+ $ 0.021 ¥ 0.1774
2500+ $ 0.0145 ¥ 0.1222
7500+ $ 0.0122 ¥ 0.1031
15000+ $ 0.0116 ¥ 0.0983
库存: 14035
起订量: 190 增量: 0
交货地:
最小起订量为:100
合计: ¥ 26.78
