885342207010

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 10nF ±10% X7R 250V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 2421239
供应商: 海外现货
标准整包数: 50

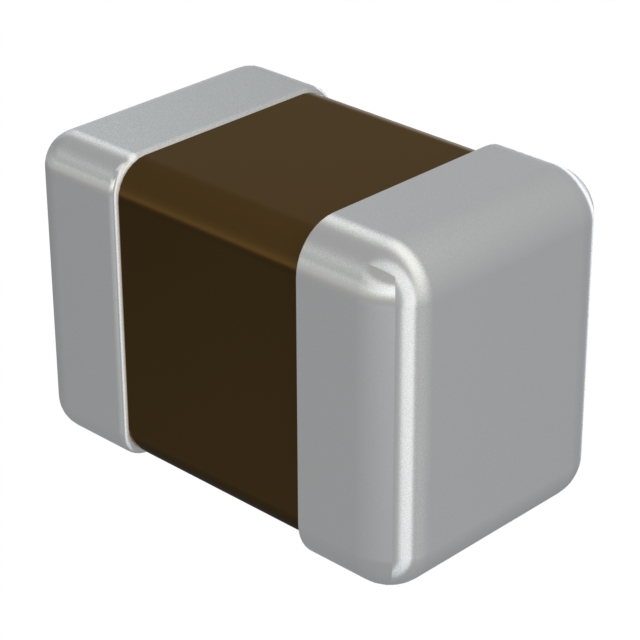

WURTH 陶瓷电容 885342207010

885342207010概述

    WCAP-CSMH Ceramic Capacitor Technical Handbook

    1. 产品简介


    产品类型:
    WCAP-CSMH 系列陶瓷电容器,尺寸为 0805。
    主要功能:
    这款陶瓷电容器具有高可靠性和稳定性,适用于一般电子设备中常见的电容需求。
    应用领域:
    适用于广泛的应用领域,如消费电子、工业控制、通讯设备等。

    2. 技术参数


    - 尺寸(mm):
    - 长度 L:2 mm ±0.15
    - 宽度 W:1.25 mm ±0.1
    - 高度 H:1.25 mm ±0.1
    - 焊盘尺寸 Fl:0.5 mm ±0.2
    - 额定值:
    - 额定电压 UR:250 V(DC)
    - 绝缘电阻 RISO:10 GΩ min
    - 电气特性:
    - 电容 C:10 nF ±10%
    - 耐压测试:250 V(DC) 最大
    - 损耗因子 DF:2.5% max
    - 温度系数:
    - X7R 类型,最大温度系数为 ±15%
    - 储存条件:
    - 温度:5-35 °C
    - 湿度:< 75% RH
    - 工作温度范围:
    - -55 °C 至 +125 °C

    3. 产品特点和优势


    独特功能和优势:
    - 高可靠性: X7R 陶瓷介质提供优异的温度稳定性和寿命。
    - 耐温范围广: 工作温度范围从 -55 °C 到 +125 °C。
    - 宽泛的额定电压: 可承受高达 250 V 的直流电压。
    - 符合 RoHS 和 REACH 标准: 符合环保要求,对环境友好。
    这些特点使其成为通用电子设备的理想选择,尤其适合那些需要在极端环境条件下工作的场合。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品中的信号耦合和旁路电容。
    - 工业控制设备中的滤波和储能电容。
    - 通信设备中的去耦电容。
    使用建议:
    - 设计时应确保焊盘尺寸符合规范,以提高焊接质量。
    - 在极端环境中使用时,需特别注意保持环境条件稳定,避免过高湿度或温度变化。
    - 安装过程中应避免对组件施加机械应力,防止损坏。

    5. 兼容性和支持


    兼容性:
    - 这款电容器适用于标准的表面贴装工艺,可与大多数常见的 PCB 设计兼容。
    厂商支持:
    - 提供详细的技术文档和指导,包括焊接参数、安装指南等。
    - 如有问题或技术支持需求,可联系 Würth Elektronik eiSos GmbH & Co. KG 获取帮助。

    6. 常见问题与解决方案


    常见问题:
    - 焊接后电容值偏移:
    - 解决方案:确认焊接过程符合规定的温度曲线,检查焊接质量。

    - 安装时损坏:
    - 解决方案:确保安装过程中不施加过大的机械力,适当调整装配工具的压力。
    - 环境湿度导致的失效:
    - 解决方案:在储存和操作过程中保持环境干燥,避免湿度过高。

    7. 总结和推荐


    总结:
    这款 WCAP-CSMH 系列 0805 尺寸的陶瓷电容器以其出色的可靠性和稳定性,适用于广泛的电子应用领域。在极端环境下也能保持良好的性能,是许多应用的理想选择。
    推荐:
    强烈推荐使用此款电容器,特别是在需要高可靠性和宽温度范围的场合。确保严格按照技术手册中的指导进行安装和使用,以充分发挥其性能。
    如果您有任何具体问题或需要进一步的支持,请随时联系 Würth Elektronik eiSos GmbH & Co. KG。

885342207010参数

参数
电容值 10nF
容差 ±10%
温度系数 X7R
额定电压 250V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

885342207010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885342207010数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885342207010 885342207010数据手册

885342207010封装设计

查看详情并下载
Symbol
Footprint
3D Model
