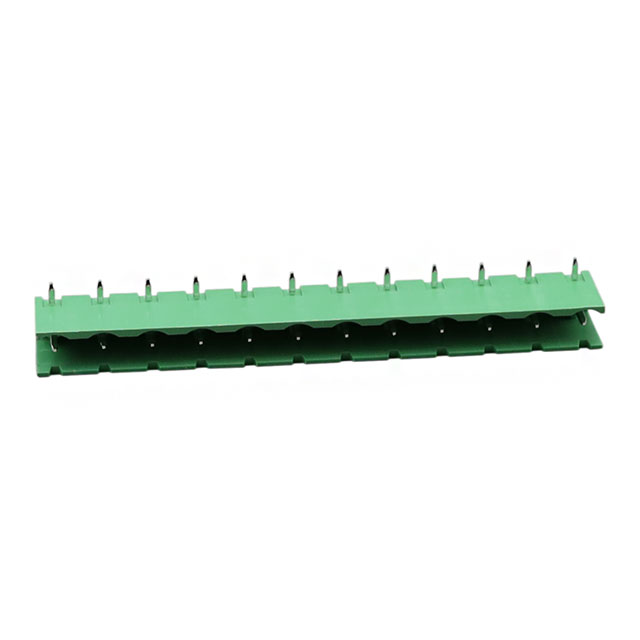

691312410012

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 7.62mm间距12p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: 1911486
供应商: 海外现货
标准整包数: 5

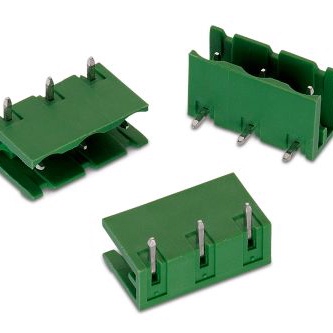

WURTH  691312410012

691312410012概述

    WR-TBL Series 3124 PCB Header 技术手册

    产品简介


    WR-TBL系列3124是一款通过孔式(THT)PCB连接器,特别设计用于一般电子设备。该连接器采用水平电缆入口设计,提供7.62mm间距的12针接口,适用于多种电子应用领域,如家用电器、工业控制、通信设备等。

    技术参数


    - 尺寸:
    - 长度 L:89.62mm
    - 宽度 W:12mm
    - 针间距 P:7.62mm
    - 推荐安装孔径:1.6mm
    - 电气特性:
    - 额定电流 IR:20A
    - 工作电压:300V (AC)
    - 耐压:1600V (AC),持续1分钟
    - 接触电阻 R:最大20mΩ
    - 环境适应性:
    - 工作温度范围:-40°C 到 +105°C
    - 绝缘材料:PA66
    - 绝缘材料阻燃等级:UL94 V-0
    - 绝缘颜色:绿色
    - 针材料:黄铜
    - 针电镀:锡镍复合镀层
    - 认证:
    - RoHS合规
    - REACH合规
    - cULus认证编号E315414

    产品特点和优势


    1. 高可靠性:通过严格的质量控制和测试,确保在不同环境下的可靠运行。
    2. 宽工作温度范围:从-40°C到+105°C,适合广泛的工作环境。
    3. 卓越的电气性能:提供高达20A的额定电流和300V的工作电压。
    4. 环保材料:采用阻燃等级为UL94 V-0的PA66绝缘材料,符合RoHS和REACH标准。

    应用案例和使用建议


    1. 家电控制板:WR-TBL系列3124可应用于空调、冰箱等家用电器的控制板上,实现信号传输和电源分配。
    2. 工业控制系统:在工业自动化领域,可以作为PLC、传感器和执行器之间的连接器。
    3. 通信设备:可用于路由器、交换机等通信设备内部的电路板连接。
    使用建议:
    - 确保焊接过程符合规定的温度曲线,避免不当焊接导致损坏。
    - 清洁过程中不要使用刷子,以免损伤功能区域。
    - 储存时注意不超过12个月,以保持最佳性能。

    兼容性和支持


    - 兼容性:WR-TBL系列3124与Würth Elektronik其他同系列产品具有良好的兼容性。
    - 技术支持:Würth Elektronik提供全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 焊接不牢固:确保焊接温度符合标准,使用适当的焊接工艺。
    2. 接触不良:检查针头是否有氧化或损伤,必要时更换新的连接器。
    3. 信号干扰:确保接地良好,减少外部电磁干扰。

    总结和推荐


    综上所述,WR-TBL系列3124是一款高性能、高可靠性的PCB连接器,特别适用于各种通用电子设备。其宽泛的工作温度范围、卓越的电气性能和优良的制造质量使其成为众多应用场合的理想选择。我们强烈推荐该产品用于需要高性能连接器的应用项目。

691312410012参数

参数
安装方式 PCB安装
包装方式 散装

691312410012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312410012数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691312410012 691312410012数据手册

691312410012封装设计

查看详情并下载
Symbol
Footprint
3D Model
