首页  >  产品百科  >  691418320006

691418320006

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 4183系列, 6路, 3.81mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 1918656
供应商: 海外现货
标准整包数: 5

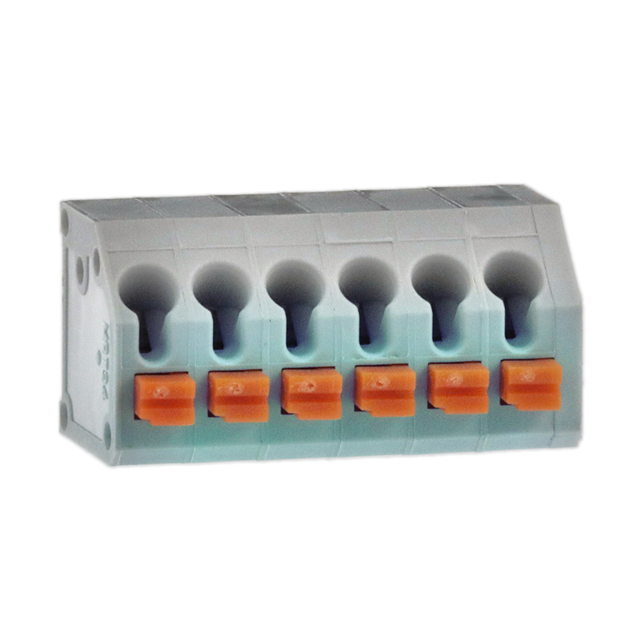

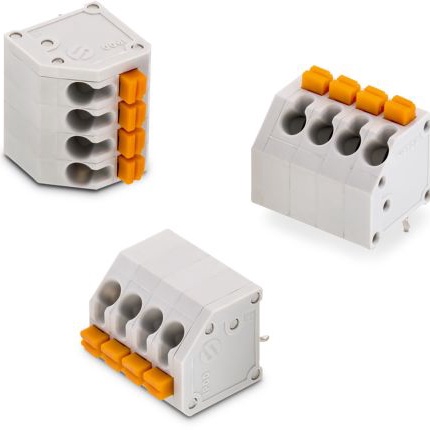

WURTH  691418320006

691418320006概述


    产品简介


    SERIE 4183 3.81 mm 45°电缆入口免螺丝接线端子是一款专为通用电子产品设计的高品质接线端子。它主要应用于各种需要电线连接和固定的应用场合,如家庭自动化系统、工业控制装置和通信设备。此系列产品具有高效的电线连接能力和稳定的机械性能,确保在各种环境条件下都能提供可靠的操作表现。

    技术参数


    - 尺寸: 3.81 mm
    - 角度: 45°
    - 绝缘材料: PA6/66
    - 阻燃等级: UL94V0
    - 颜色: 灰色
    - 金属外壳: 磷青铜/锡
    - 导线保护罩: 磷青铜/锡
    - 工作温度范围: -30°C 至 +120°C
    - 固态电线适用范围: 30-16 AWG (0.05-1.31 mm²)
    - 绞合电线适用范围: 30-16 AWG (0.05-1.31 mm²)
    - 导线剥皮长度: 7 mm
    - 接触电阻: 最大 20 mΩ
    - 电流额定值: 4 A
    - 工作电压: 300 VAC (250 VAC)
    - 耐压强度: 1.6 kV (2 kV)

    产品特点和优势


    这款SERIE 4183接线端子具备以下优势:
    1. 高效电线连接: 设计适用于不同规格的电线,保证可靠的电气连接。
    2. 广泛的温度适应性: 在极端环境下仍能保持良好的性能。
    3. ROHS认证: 符合环保标准,安全无害。
    4. 高耐压强度: 能承受高压条件下的工作,保障系统的稳定性。

    应用案例和使用建议


    应用案例
    SERIE 4183接线端子常用于家庭自动化设备中,例如智能照明系统、温控器等。其45度电缆入口设计使得布线更为灵活方便,而免螺丝的设计也简化了安装步骤,提高工作效率。
    使用建议
    - 正确剥线长度: 剥线长度建议为7mm以确保最佳连接效果。
    - 温度控制: 特别是在高温环境下,要定期检查其连接状态,确保电气性能稳定。
    - 使用配套工具: 使用适当的压线工具,可以更好地保持其机械性能。

    兼容性和支持


    该接线端子具有较强的通用性,可以广泛应用于各类电子设备。制造商提供了详尽的技术支持文档,客户可以在遇到问题时参考文档或联系技术支持获取帮助。

    常见问题与解决方案


    - 问题: 接线端子在高压环境中不稳定?
    - 解决方案: 检查所用电缆的规格是否符合产品要求,确认剥线长度准确,并进行必要的压力测试以确保耐压性能。

    - 问题: 连接部位出现过热现象?
    - 解决方案: 检查连接是否紧固,并确保电线剥皮长度适当。若依然存在过热情况,可能需要更换导线或考虑重新设计电路布局。

    总结和推荐


    总的来说,SERIE 4183接线端子凭借其出色的电气性能和适应性,在各类电子设备中均表现出色。无论是从功能性还是耐用性来看,都是一次值得投资的选择。对于需要在复杂环境中工作的应用场合,推荐选用此款接线端子,以确保设备的安全可靠运行。

691418320006参数

参数
长*宽*高 24.36mm(长度)*12mm(宽度)
安装方式 通孔安装
包装方式 散装

691418320006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691418320006数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691418320006 691418320006数据手册

691418320006封装设计

查看详情并下载
Symbol
Footprint
3D Model
