885012209002

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 220nF ±10% X7R 10V 1210 贴片安装 3.2mm(长度)*2.5mm(宽度)
供应商型号: J-WURT-0021902
供应商: Chip1stop
标准整包数: 1

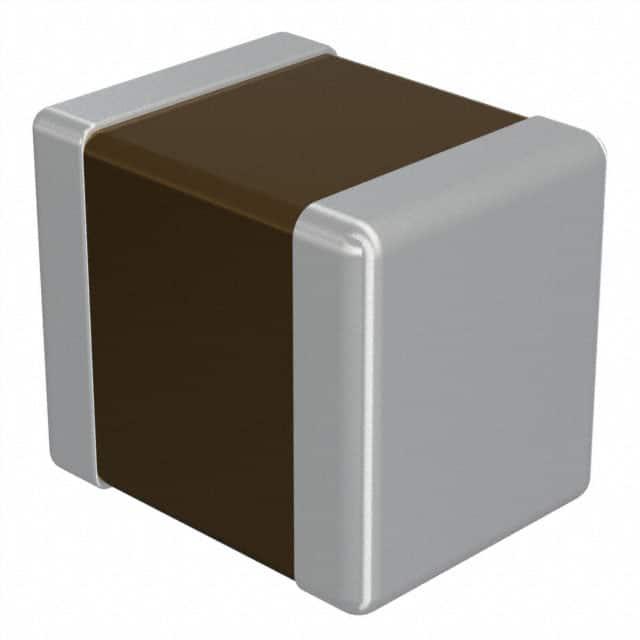

WURTH 陶瓷电容 885012209002

885012209002概述

    陶瓷电容器(型号:X7R1210224K010DFCT10000)技术手册概述
    本文档提供了一款由Würth Elektronik eiSos GmbH & Co. KG公司生产的陶瓷电容器(型号:X7R1210224K010DFCT10000)的技术手册概述。此电容器旨在用于一般电子设备,适用于多种应用场景。本文将详细介绍该产品的技术参数、特点及优势、应用场景及建议,以及兼容性和支持信息。

    1. 产品简介


    这款陶瓷电容器属于多层陶瓷电容器(MLCC),其类型为X7R Class II,主要应用于通用电子设备。它的基本功能是存储电荷并在需要时释放电荷。X7R材料具有稳定的温度系数,适用于各种电子电路设计。

    2. 技术参数


    - 尺寸: [mm] 长x宽x高:3.2 ±0.3 x 2.5 ±0.2 x 0.95 ±0.1
    - 推荐焊盘图案: [mm] 4.0 x 2.5 x 2.2
    - 电气特性:
    - 容量: 220 nF ±10% (额定电压下)
    - 额定电压: 10 V (DC)
    - 损耗因子: ≤ 5%
    - 绝缘电阻: ≥ 2.3 GΩ
    - 温度系数: ± 15% 最大值
    - 工作温度范围: -55°C 至 +125°C
    - 认证: 符合RoHS标准、符合REACH标准、无卤素、满足IEC 61249-2-21标准

    3. 产品特点和优势


    - 稳定性高: X7R材料保证了电容器在不同温度下的稳定性。
    - 温度适应性强: 能够在广泛的温度范围内稳定工作,适用于不同气候条件的应用。
    - 可靠性高: 符合国际标准,如IPC/JEDEC J-STD-020E,确保了长期使用的可靠性。
    - 兼容性强: 可广泛应用于多种电子产品,包括通信设备、消费电子等。

    4. 应用案例和使用建议


    - 应用案例: 适用于一般电子设备,如电源管理模块、无线通信设备、消费电子产品等。
    - 使用建议: 在设计PCB时,需避免机械应力;确保适当的接地设计以实现最佳焊接效果。操作过程中注意保持电容器表面干燥清洁,避免暴露于直接阳光下。

    5. 兼容性和支持


    - 兼容性: 与市场上主流的SMT工艺兼容,适合自动化生产流程。
    - 技术支持: Würth Elektronik eiSos GmbH & Co. KG公司提供详尽的产品文档和客户支持服务。

    6. 常见问题与解决方案


    - 问题1: 电容器容量不稳定
    - 解决方案: 确保按照规定的温度和湿度条件进行测试和操作。
    - 问题2: 电容器焊接不良
    - 解决方案: 使用正确的回流焊工艺,并确保焊接过程中没有额外的机械压力。

    7. 总结和推荐


    总的来说,X7R1210224K010DFCT10000型陶瓷电容器凭借其优异的温度稳定性和高可靠性,适用于多种电子设备。对于需要稳定电容值且能够在宽温度范围内工作的应用场景来说,这是一个很好的选择。推荐在各类电子设备设计中采用此电容器,特别是那些对电容稳定性要求较高的场合。
    本技术手册概述旨在帮助读者快速了解该陶瓷电容器的主要特性和应用情况。希望这些信息能为您的项目设计提供有益的帮助。

885012209002参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 10V
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 1210
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

885012209002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012209002数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012209002 885012209002数据手册

885012209002封装设计

查看详情并下载
Symbol
Footprint
3D Model
