885342208017

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 470pF ±10% X7R 1KV 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 2812588
供应商: 海外现货
标准整包数: 5

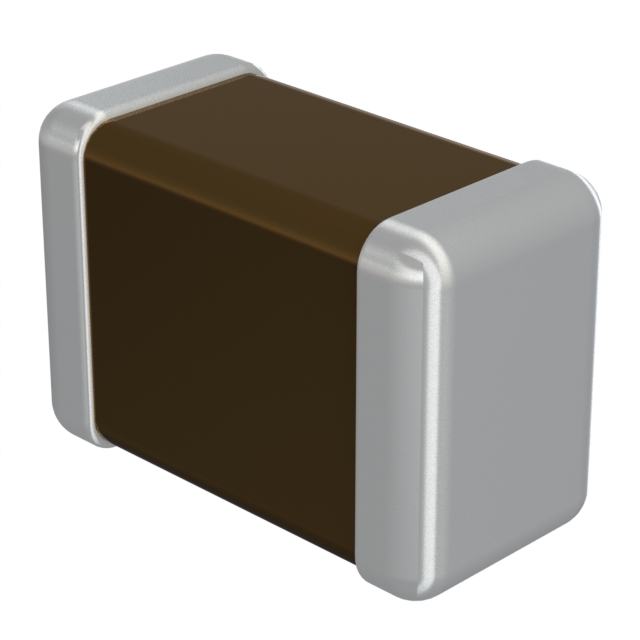

WURTH 陶瓷电容 885342208017

885342208017概述


    产品简介


    产品类型
    本产品为X7R陶瓷电容,属于Class II类型的MLCC(多层陶瓷电容器),主要用于一般电子设备中。
    主要功能
    该电容具有稳定的电容值和良好的温度特性,在多种电路中作为储能和耦合元件使用。
    应用领域
    适用于通用电子设备,如通讯设备、消费电子产品、计算机和家用电器等。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 尺寸 | 1206 | mm |
    | 电容值 | 470 | pF |
    | 电容值公差 | ±10%
    | 额定电压 | 1000 | V(DC) |
    | 介电损耗因子 | 2.5 | % max |
    | 绝缘电阻 | 10 GΩ | min |
    | 工作温度范围 | -55至+125 | °C |
    | 焊接热冲击抗性 | ≤ 20°C
    | 储存条件温度 | 5至+35 | °C |
    | 储存条件湿度 | 10%至75% | RH |

    产品特点和优势


    1. 稳定性和可靠性:具备优良的温度特性和稳定性,适合在广泛的温度范围内使用。
    2. 高频性能:低介电损耗因子,保证在高频应用中的高效表现。
    3. 安全性:符合RoHS、REACH等环保标准,无卤素,确保使用安全。
    4. 兼容性好:适配标准焊接工艺,易于集成到现有电路中。

    应用案例和使用建议


    使用案例
    此电容可用于电源滤波、信号耦合及旁路等场合。例如,在通信设备中作为电源滤波器,提高系统整体稳定性和可靠性。
    使用建议
    - 设计时注意事项:在设计PCB时,需避免电容器受到机械应力。建议将电容器放置在远离PCB上的裂口和螺丝孔处。
    - 焊接注意事项:请遵循指定的焊接温度曲线,避免因焊接不当导致电容器损坏。
    - 环境控制:避免高温高湿环境,电容器应在规定的温度和湿度范围内存储和操作。

    兼容性和支持


    - 兼容性:本产品与其他标准焊接工艺兼容,易于安装于大多数现代电路板上。
    - 技术支持:Würth Elektronik eiSos提供详尽的技术支持文档和售后服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:电容器在焊接过程中出现损坏。
    - 解决方案:确保按照推荐的焊接曲线进行焊接,避免过高的焊接温度或焊接时间。
    2. 问题:电容器出现电气泄漏。
    - 解决方案:检查存储和操作环境是否符合要求,确保电容器表面没有水或灰尘。
    3. 问题:电容器在存储过程中出现焊点不良。
    - 解决方案:电容器应在12个月内使用,存储期间应注意保持适当的环境条件。

    总结和推荐


    综上所述,这款X7R陶瓷电容以其出色的稳定性、可靠性和高频性能,在多种应用中表现出色。它不仅适用于通用电子设备,而且在电源管理和信号传输等领域也有广泛应用。考虑到其在高温和高湿度下的优秀表现,我们强烈推荐在需要长期稳定工作的电子设备中使用。

885342208017参数

参数
电容值 470pF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
