686128148922

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距28p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: BN-686128148922
供应商: 海外现货
标准整包数: 1

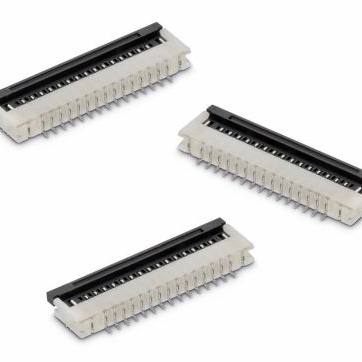

WURTH FFC/FPC连接器 686128148922

686128148922概述

    ZIF Connector及FFC电缆技术手册

    产品简介


    本文介绍的是来自Würth Elektronik(韦勒电子)的两款关键电子元器件:零力插拔连接器(ZIF Connector)和平面柔性电缆(Flat Flexible Cable,简称FFC)。这两种元器件在各类消费电子、通信设备和计算机系统中有着广泛的应用。ZIF连接器因其独特的设计能够实现轻松、安全的插拔操作,而FFC则以轻薄、灵活著称,非常适合空间受限的设计需求。

    技术参数


    ZIF Connector
    - 型号及规格
    - 1.00 mm 水平表面贴装(SMT)底接触:订单代码686 1xx 144 22
    - 1.00 mm 水平SMT顶接触:订单代码686 1xx 141 22
    - 1.00 mm 水平SMT底接触低轮廓:订单代码686 1xx 183 522
    - 1.00 mm 垂直SMT类型A:订单代码686 1xx 183 822
    - 0.50 mm 水平SMT底接触:订单代码687 1xx 145 22+
    - 0.50 mm 水平SMT顶接触:订单代码687 1xx 140 22
    - 0.50 mm 水平SMT底接触低轮廓:订单代码687 1xx 183 722
    - 0.50 mm 水平SMT顶接触低轮廓:订单代码687 1xx 183 622
    - 0.50 mm 垂直SMT类型A:订单代码687 3xx 124 422
    - 0.50 mm 水平SMT底接触铰链类型:订单代码687 1xx 149 022
    - 0.50 mm 水平SMT双接触背锁:订单代码687 1xx 182 122

    - 基本特性
    - 电性能:1A电流容量,125V工作电压
    - 材料与工艺:100微英寸镀锡,50微英寸镍基镀层;UL94-V0阻燃等级
    - 环境适应性:-25°C至+85°C的工作温度范围;符合RoHS及无铅标准
    - 耐用性:可承受至少25次插拔循环
    FFC电缆
    - 型号及规格
    - 1.00mm,型号1,同侧接触:订单代码686 6xx xxx 001
    - 1.00mm,型号2,对侧接触:订单代码686 7xx xxx 001
    - 0.50mm,型号1,同侧接触:订单代码687 6xx xxx 002
    - 0.50mm,型号2,对侧接触:订单代码687 7xx xxx 002
    - 长度范围:050=50mm, 100=100mm, 152=152mm, 200=200mm

    - 基本特性
    - 材料:PET绝缘材料
    - 电气性能:通过180度弯曲测试>20次;抗磨损次数>10,000次
    - 机械强度:最大拉伸/拔出力>20次
    - 合规性:RoHS及无铅认证

    产品特点和优势


    - ZIF Connector
    - 设计灵活性:提供多种不同规格,适应不同应用场景。
    - 使用寿命长:经过严格测试,保证了高可靠性和长久的使用寿命。
    - 安全便捷:采用低力插拔设计,降低了操作难度和损坏风险。
    - FFC电缆
    - 空间利用率高:纤细柔软,适用于紧凑型设备内部连接。
    - 高度灵活:可进行多次弯曲,无需担心损坏。
    - 稳定可靠:出色的机械和电气性能确保长期稳定运行。

    应用案例和使用建议


    - 应用案例
    - 用于平板电脑、智能手机、数码相机等消费电子设备的内部线缆连接。
    - 在笔记本电脑、台式机主板及其他计算设备中实现板级连接。
    - 使用建议
    - 在设计时,需考虑连接器的安装方向和空间布局,确保最佳操作便利性和维护性。
    - 为提高系统的整体稳定性,可以结合使用韦勒电子的配套组件,如滤波器和组装工具。

    兼容性和支持


    - 兼容性:ZIF连接器系列与市面上主流的PCB板和FFC电缆广泛兼容。
    - 支持与服务:韦勒电子提供了详尽的技术文档、应用指南和支持服务,帮助客户更好地利用这些产品。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方法:检查连接器和FFC电缆是否有污渍或损坏,确保正确插入且接头紧密。

    - 问题2:电缆断裂
    - 解决方法:避免在过小的半径上过度弯曲电缆,定期检查电缆状况并进行必要的维护。

    - 问题3:电流容量不足
    - 解决方法:确认选用的电缆和连接器符合设计要求,必要时更换更高规格的产品。

    总结和推荐


    总的来说,韦勒电子的ZIF连接器和平面柔性电缆以其卓越的品质、多样的选择和可靠的应用表现,为众多行业提供了高效且经济的选择。无论是消费电子产品还是高端工业设备,这两款产品都值得信赖。强烈推荐给寻求高性能、易维护连接解决方案的设计者和制造商。

686128148922参数

参数
连接器/触头类型 底部
板上高度 2.2mm
端接 焊盘
额定电流 1A
扁平柔性类型 FFC,FPC
触头镀层
外壳颜色 乳白色
间距 1mm
针脚数 28pin
安装方式 贴片安装
零件状态 在售
