691366310005

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距5p插拔式接线端子 插头, 3663系列, 1.6 kV 、 2.5 kV 、 300 V 交流, 螺钉拧紧, 绿色
供应商型号: BN-691366310005
供应商: 海外现货
标准整包数: 1
WURTH  691366310005

691366310005概述


    产品简介

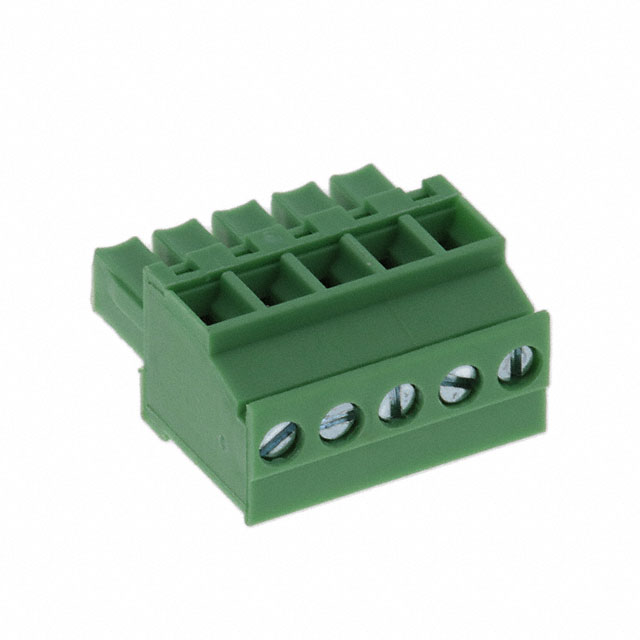

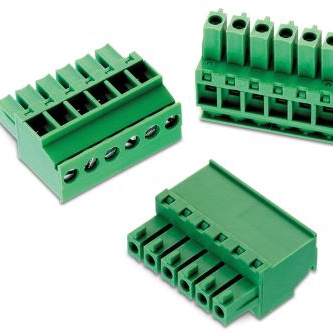

    产品类型: 3.81mm水平电缆插头(系列3663)
    主要功能: 用于连接各种电子设备中的电线,提供安全可靠的电连接。
    应用领域: 广泛应用于通用电子产品、医疗设备、交通运输系统等对安全性和可靠性要求较高的场合。

    技术参数


    - 材料
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺钉:钢锌镀层
    - 螺丝槽型:"-" 型
    - 电线护罩:PhBz 锡镀层
    - 环境
    - 工作温度范围:-40°C 至 105°C
    - 符合标准:无铅且符合RoHS标准
    - 电气特性
    - 电流额定值:8A/10A
    - 工作电压:300VAC
    - 耐压值:1.6KV/2.5KV
    - 接触电阻:最大20毫欧姆
    - 机械特性
    - 固体线缆尺寸:28-16AWG / 0.081-1.31 mm²
    - 多股线缆尺寸:28-16AWG / 0.081-1.31 mm²
    - 扭矩:1.7Lb-In / 0.2Nm
    - 线皮剥长度:6-7mm
    - 螺丝:M2.0
    - 节距:3.81mm

    产品特点和优势


    - 高可靠性: 符合RoHS标准,阻燃等级为UL94-V0,确保产品在高温环境下的稳定性和安全性。
    - 适用性强: 适用于广泛的温度范围,适用于各种工业和民用电子产品。
    - 优良的电气性能: 最大接触电阻仅20毫欧姆,确保低损耗和高效率的电连接。
    - 耐用性强: 使用高品质材料和精密制造工艺,确保产品在长时间使用后的稳定性和耐用性。

    应用案例和使用建议


    应用案例:
    此款插头广泛应用于医疗设备中的信号传输、轨道交通系统的控制单元、以及家用电器的电源连接。例如,在医疗设备中,它可确保关键信号的稳定传输;在轨道交通系统中,它可以保证设备之间的可靠连接。
    使用建议:
    - 正确安装: 在安装过程中要避免直接的机械冲击,如PCB重叠导致的压力。
    - 适当维护: 定期检查电线护罩是否有损伤或磨损,及时更换。
    - 清洁保养: 清洁时使用推荐的有机酸溶液进行浸没测试,确保组件不受损害。

    兼容性和支持


    - 兼容性: 该产品设计为与Würth Elektronik eiSos GmbH & Co. KG的其他产品配套使用,以确保最佳的兼容性和可靠性。
    - 支持和服务: 供应商提供全面的技术支持,包括详细的安装指南和定期的产品更新通知(PCN),以及产品终止通知(PTN)。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器安装后出现接触不良 | 检查电线护罩是否正确安装,确保端子螺钉已紧固到指定扭矩。|
    | 使用中发现接触电阻过高 | 确认电线剥皮长度符合规定值,检查是否存在异物干扰。|

    总结和推荐


    总体而言,这款3.81mm水平电缆插头以其卓越的电气性能、广泛的温度适应能力和高度的安全性,在众多应用场合中表现优异。对于需要高性能和高可靠性的应用场景,如医疗设备和轨道交通系统,这款插头是一个理想的选择。因此,我们强烈推荐使用这款产品。

691366310005参数

参数
长*宽*高 19.05mm(长度)
安装方式 导线安装
包装方式 散装

691366310005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691366310005数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691366310005 691366310005数据手册

691366310005封装设计

查看详情并下载
Symbol
Footprint
3D Model
