8231714A

产品分类: 压敏电阻
厂牌: WURTH
产品描述: 伍尔特 表面安装变阻器 WE-VE femtoF系列, 钳位45V 16A, 最大14VDC 10VAC
供应商型号: 732-8231714ATR-ND
供应商: Digi-Key
标准整包数: 1

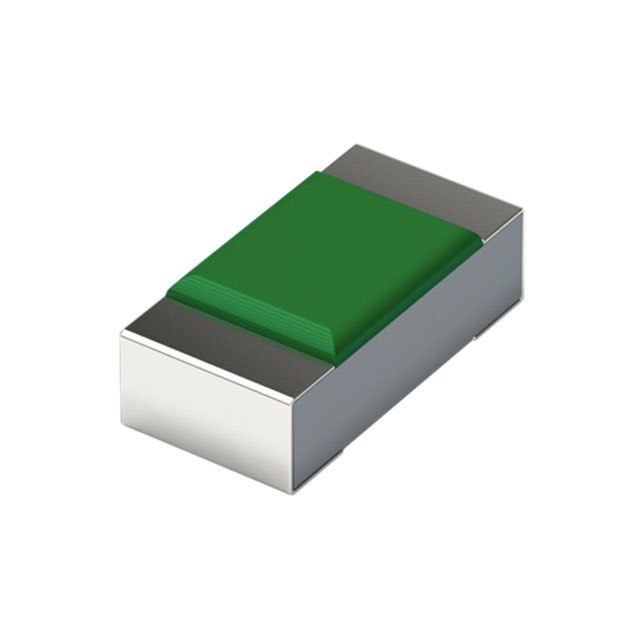

WURTH 压敏电阻 8231714A

8231714A概述

    # 技术手册:Würth Elektronik eiSos GmbH的ESD Suppressor WE-VE femtoF

    1. 产品简介


    本电子元件是一款适用于通用电子设备的静电放电抑制器(ESD Suppressor),型号为WE-VE femtoF。它的设计旨在提高电路的安全性和可靠性,特别是在敏感电子设备中。该产品主要用于抑制电路中的静电放电效应,保护敏感组件免受电压瞬变的影响。
    应用领域
    该元件适用于各种需要静电防护的应用场合,例如航天、航空、核控制、潜艇、交通运输(如汽车控制、列车控制、船舶控制)、交通信号、灾害预防、医疗和公共信息网络等领域。

    2. 技术参数


    - 尺寸规格:0402
    - A (长度): 1.0 ± 0.2 mm
    - B (宽度): 0.5 ± 0.2 mm
    - C (最大厚度): 0.6 mm
    - D (焊盘距离): 0.3 ± 0.2 mm
    - 电气特性
    - 基础材料:陶瓷
    - 额定电压:1.5 - 2.2 VDC
    - 容量范围:0.15 pF(典型值)至 0.6 pF(最大值)
    - 突击电压:14 VDC
    - 漏电流:最大 275 µA
    - 电容测量条件:1 MHz
    - 额定功率:0.05 W
    - 工作温度范围:-20°C 至 +60°C(存储温度),-40°C 至 +85°C(最大操作温度)

    3. 产品特点和优势


    - 高性能防护:通过抑制静电放电效应,有效保护电路中的敏感元件。
    - 高可靠性:采用高品质陶瓷材料,确保长期稳定运行。
    - 广泛的适用性:广泛应用于多种电子设备,尤其适合高安全性和高可靠性的要求。
    - 小型化设计:符合0402封装标准,非常适合现代小型化电子产品。

    4. 应用案例和使用建议


    应用案例
    在高速通信设备和便携式电子设备中,WE-VE femtoF可有效保护内部电路免受静电放电影响。例如,在智能手机和平板电脑中,它可以防止因意外触摸或电磁干扰导致的电路损坏。
    使用建议
    - 正确安装:确保焊接工艺达到标准,以保证良好的电气连接和散热效果。
    - 防护措施:在进行静电敏感操作时,务必采取必要的防护措施,避免静电放电。
    - 环境适应性:在极端温度条件下使用时,建议对电路进行额外的保护措施,以确保其正常运行。

    5. 兼容性和支持


    - 兼容性:与标准的0402封装兼容,可以方便地替换现有产品。
    - 支持服务:Würth Elektronik eiSos GmbH提供全面的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    问题1:产品在高温环境下工作不稳定
    解决方案:确认电路设计符合高温环境下的热管理要求,必要时增加散热措施。
    问题2:静电放电抑制效果不佳
    解决方案:检查产品是否正确安装,确保焊接质量良好。如有需要,考虑更换为更高容量的同类产品。
    问题3:漏电流过大
    解决方案:重新校验测试条件和测量仪器,确保测试环境和方法的准确性。如果确认产品本身存在问题,应及时联系厂商获取技术支持。

    7. 总结和推荐


    综上所述,Würth Elektronik eiSos GmbH的WE-VE femtoF是一款性能优异且可靠的静电放电抑制器。它不仅具备卓越的防护能力,还拥有广泛的适用性和出色的兼容性。针对特定应用场景,我们强烈推荐在设计过程中优先选用这款产品,以确保系统的整体稳定性和可靠性。

8231714A参数

参数
压敏电压 -
电路数 -
最大交流电压 10V
最大直流电压 14V
不同频率时的电容 -
最大压敏电压 -
浪涌电流 -
最小压敏电压 -
能量 -
长*宽*高 1mm(长度)*600μm(高度)
通用封装 0402
包装方式 卷带包装

8231714A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

8231714A数据手册

厂牌 PDF简要描述 下载
WURTH 压敏电阻 WURTH 8231714A 8231714A数据手册

8231714A封装设计

查看详情并下载
Symbol
Footprint
3D Model
