68611614422

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距16p FPC连接器, 686系列, 单排, 表面, 焊针
供应商型号: 1641901
供应商: 海外现货
标准整包数: 1

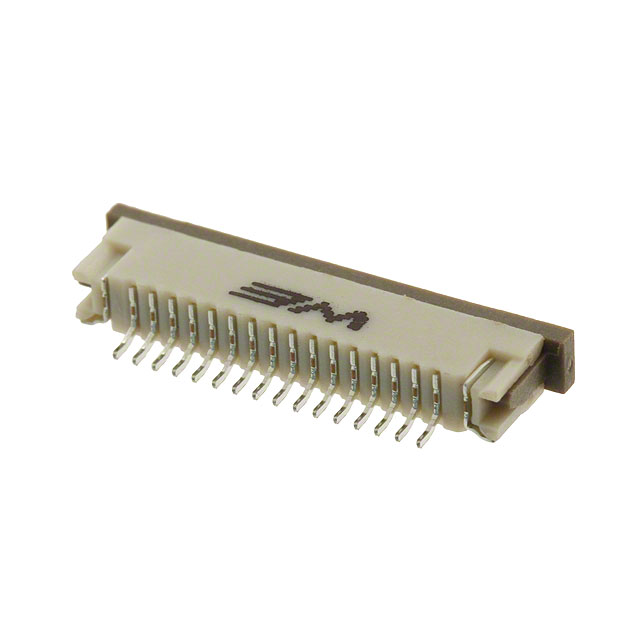

WURTH FFC/FPC连接器 68611614422

68611614422概述


    产品简介


    WR-FPC SMT ZIF 水平连接器(型号:68611614422) 是一款专为通用电子产品设计的柔性扁平电缆(FFC)连接器。该连接器采用表面贴装技术(SMT),并配备零插入力(ZIF)接口。主要用于消费电子、通信设备、工业控制等领域的电路板间连接。

    技术参数


    - 尺寸:长度L为23 mm,长度L1为21 mm,长度L2为17.1 mm。
    - 引脚数:16个引脚,中间引脚间距(Pin to Pin)为15 mm。
    - 材料特性:绝缘体材质为聚苯硫醚(PPS),阻燃等级达到UL94 V-0;动作件材质同样为PPS,阻燃等级也达到UL94 V-0;接触件材质为磷青铜,镀层为锡(100 µ")覆盖镍(50 µ")。
    - 电气特性:额定电流为1 A,工作电压为125 V(AC),耐压测试值为500 V(AC,持续1分钟)。接触电阻不超过20 mΩ,绝缘电阻不小于100 MΩ。
    - 工作温度范围:-25°C 至 +85°C。
    - 寿命:耐用性为25次插拔循环。

    产品特点和优势


    - 零插入力:独特的零插入力设计减少了接插时对接触点的损伤,从而延长使用寿命。
    - 高性能材料:采用高品质的PPS材料和镀层工艺,确保高可靠性及稳定性。
    - 符合标准:通过RoHS和REACH认证,适用于多种电子设备。
    - 易于操作:支持自动化的表面贴装过程,简化安装步骤。

    应用案例和使用建议


    该连接器广泛应用于消费电子产品(如手机、平板电脑)中的内部布线,确保稳定可靠的信号传输。在工业控制系统中,它也被用于需要频繁更换柔性电缆的应用场景。
    使用建议:
    1. 在安装过程中应避免过度施加压力于连接器上,以防损坏。
    2. 确保连接器的工作温度不超过-25°C至+85°C的范围,以保持最佳性能。
    3. 安装前请参考制造商提供的技术资料和焊接曲线,确保焊接质量。

    兼容性和支持


    该连接器与其他供应商的FFC电缆兼容,但建议优先使用Würth Elektronik的对应产品以保证兼容性。制造商提供全面的技术支持和售后保障,包括预评估服务和可靠性检测报告。

    常见问题与解决方案


    1. 问题:如何正确存储连接器?
    解答:建议在原包装内存放不超过12个月,避免直接日光照射。超过12个月后可能会影响可焊性。

    2. 问题:如何防止清洗过程中的损坏?
    解答:避免使用刷子进行清洗,建议手动检查清洗后的效果,以防变形。

    总结和推荐


    总的来说,这款WR-FPC SMT ZIF水平连接器具有出色的性能和可靠性,特别适合需要频繁插拔的场合。无论是用于消费电子产品还是工业控制系统,都能提供稳定可靠的信号传输。建议在设计时考虑选用该产品,以获得最佳的使用体验。

68611614422参数

参数
间距 1mm
板上高度 3mm
端接 焊盘
连接器/触头类型 底部
外壳颜色 米黄色
针脚数 16pin
额定电流 1A
扁平柔性类型 FPC
触头镀层
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

68611614422厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68611614422数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68611614422 68611614422数据手册

68611614422封装设计

查看详情并下载
Symbol
Footprint
3D Model
