686108148922

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距8p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: 10B-2470721-4
供应商: 国内现货
标准整包数: 1

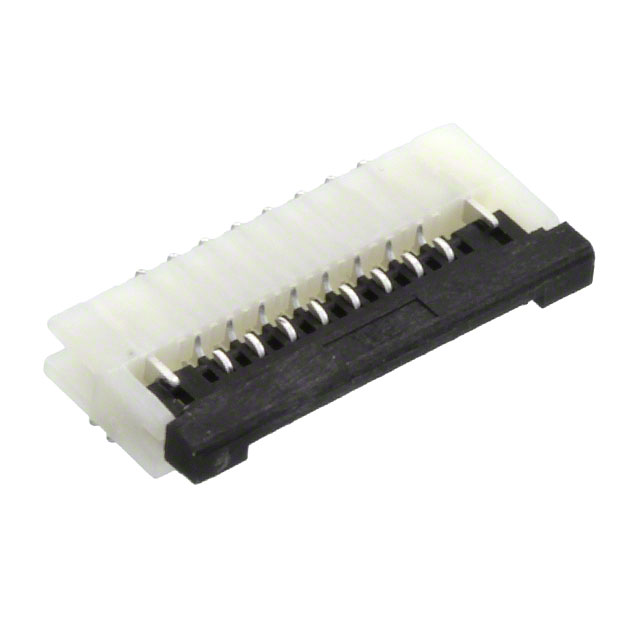

WURTH FFC/FPC连接器 686108148922

686108148922概述

    WR-FPC SMT ZIF Horizontal Hinge Technical Manual

    1. 产品简介


    WR-FPC SMT ZIF 水平铰链是一种专为通用电子设备设计的电子元件。该产品主要用于固定位置的柔性印刷电路板(FPC)连接,具有零插入力(ZIF)机制,使得电路板易于插拔而不损坏接口。它的主要功能包括稳固的连接性能和便于安装与维护。此产品广泛应用于消费电子、计算机、通信设备和其他需要频繁插拔的电子产品中。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数量 | 8
    | 引脚间距 (中心) | Pl | 7 | mm |
    | 长度 L | 12.6 | mm |
    | 长度 L1 | 9.1 | mm |
    | 耐久性 | 20 | 百万次插拔 |
    | 电镀层 | 锡(120 µ")覆盖镍(50 µ") |
    | 绝缘材料 | PA6T
    | 绝缘材料阻燃等级 | UL94 V-0
    | 触点材料 | 磷青铜
    | 推荐焊接工艺 | 回流焊
    | 工作电压 | 100 | V(AC) |
    | 承受电压 | 500 | V(AC) |
    | 最大接触电阻 | 50 | mΩ |
    | 最小绝缘电阻 | 500 | MΩ |
    | 推荐贴装图案尺寸 | 参见数据表
    | 推荐包装尺寸 | 参见数据表

    3. 产品特点和优势


    - 零插入力(ZIF):该设计减少了插拔过程中的摩擦力,避免了对触点的损坏。
    - 耐久性:高达20百万次插拔周期,保证了长期的稳定性和可靠性。
    - 高可靠性:通过UL认证和符合RoHS标准,确保了产品质量和环保要求。
    - 易于维护:灵活的设计使其在维护时更加方便,降低了维护成本。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品(如手机、平板电脑)
    - 计算机设备(如笔记本电脑)
    - 通信设备(如路由器、交换机)
    使用建议:
    - 在设计电路板时,需考虑WR-FPC SMT ZIF水平铰链的推荐安装位置和方向。
    - 为确保最佳的机械性能和寿命,建议在插拔过程中避免施加过度的力量。
    - 安装时遵循回流焊工艺,确保组件与电路板的良好焊接。

    5. 兼容性和支持


    该产品与其他电子元器件或设备具有良好的兼容性,特别是在推荐的安装模式下。Würth Elektronik提供全面的技术支持和售后服务,确保客户在设计和使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔不顺畅 | 确保安装正确且没有机械损伤 |
    | 焊接质量差 | 使用回流焊工艺并确保焊料和温度控制符合规范 |
    | 过早失效 | 检查操作条件是否超出推荐范围并采取适当措施 |
    | 触点接触不良 | 清理触点并检查焊接情况 |

    7. 总结和推荐


    WR-FPC SMT ZIF水平铰链是一款适用于各类消费电子和通讯设备的理想连接解决方案。凭借其独特的零插入力设计、卓越的耐久性和可靠性,使其成为市场上的热门选择。我们强烈推荐此产品给需要高度可靠连接解决方案的工程师和制造商。
    推荐指数:★★★★★
    请注意,由于其设计用途仅限于一般电子设备,对于安全和可靠性要求极高的场合,用户应在设计前咨询供应商并进行充分的安全评估。

686108148922参数

参数
针脚数 8pin
外壳颜色 乳白色
触头镀层
额定电流 1A
扁平柔性类型 FFC,FPC
间距 1mm
板上高度 2.2mm
连接器/触头类型 底部
端接 焊盘
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686108148922厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686108148922数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686108148922 686108148922数据手册

686108148922封装设计

查看详情并下载
Symbol
Footprint
3D Model
