690368190672

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距6p双排排针, WR-MM系列, 直角
供应商型号: 2146486
供应商: 海外现货
标准整包数: 5
WURTH 矩形连接器 - 针座 - 插座/母插口 690368190672

690368190672概述

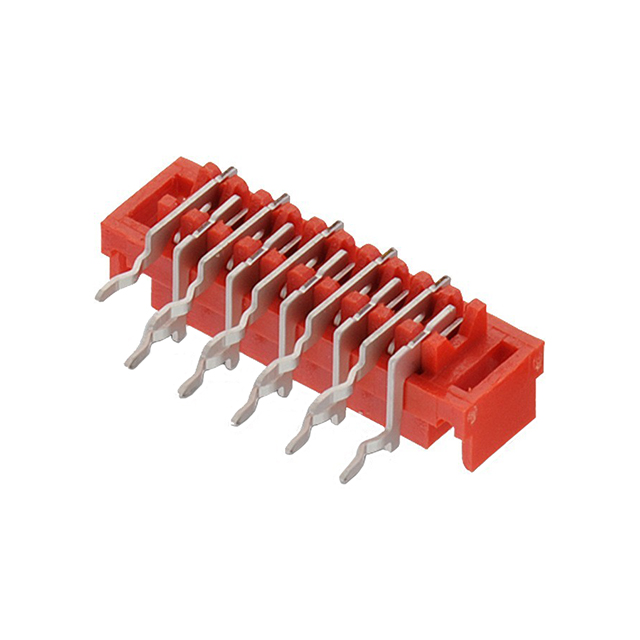

    WR-MM Female Angled Connector with Latch and Polarization

    1. 产品简介


    产品类型: WR-MM Female Angled Connector
    主要功能: 提供电源和信号传输接口,适用于各种电子设备。
    应用领域: 主要用于一般电子设备,如通信设备、计算机外围设备、消费电子产品等。

    2. 技术参数


    - 尺寸(mm):
    - 针距(每行):2.54 mm
    - 总长度(L):12.22 mm
    - 插针间距(中间):6.35 mm
    - 插孔数量:6个
    - 操作温度范围:-40°C 至 +105°C
    - 最大焊接温度:260°C(235°C 至 260°C)

    - 电气特性:
    - 额定电流:1.5 A(每个引脚)
    - 工作电压:100 V(AC)
    - 耐压:1 分钟 500 V(AC)
    - 接触电阻:最大 10 mΩ
    - 绝缘电阻:最小 1000 MΩ
    - 认证与合规:
    - UL94 V-0 级阻燃等级
    - 符合RoHS标准,无铅
    - cULus认证(E323964)

    3. 产品特点和优势


    - 材质与设计:
    - 绝缘材料采用PBT(聚对苯二甲酸丁二醇酯),具有良好的耐热性和机械强度。
    - 接触材料为磷青铜,表面镀层为Mat Tin over Nickel,提供优异的导电性能和抗腐蚀能力。
    - 设计带有锁定机制和极化装置,确保连接稳固且方向正确。

    - 可靠性:
    - 能够承受至少25次插拔循环,满足一般电子设备的需求。
    - 温度范围宽广,适合多种工作环境。
    - 具有良好的机械和电气稳定性,适用于高可靠性应用场合。

    4. 应用案例和使用建议


    - 应用案例:
    - 在通信设备中,WR-MM Female Angled Connector可以用于连接主板和扩展板。
    - 在家用电器中,例如电视机和机顶盒,它可用于信号传输。

    - 使用建议:
    - 确保在安装过程中正确插入,以避免物理损坏。
    - 遵循正确的焊接温度曲线,确保焊接质量。
    - 定期检查和维护,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:
    - WR-MM Female Angled Connector与Würth Elektronik的其他组件和工具兼容。

    - 支持与维护:
    - Würth Elektronik提供详尽的技术文档和售后服务。
    - 如需进一步技术支持,可联系当地的销售工程师或内部销售人员。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查插针是否有变形或损伤,必要时更换新的连接器。

    - 问题2:绝缘电阻下降
    - 解决方案:清洁插针和插座,确保没有污染物或腐蚀物导致电阻下降。
    - 问题3:焊接后连接松动
    - 解决方案:检查焊接温度曲线是否符合规范,重新焊接以确保稳固连接。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高可靠性设计,能够承受多次插拔。
    - 宽广的工作温度范围,适用于多种环境。
    - 易于安装和维护。

    - 推荐使用:
    - WR-MM Female Angled Connector是适用于各种电子设备的理想选择,特别是需要高性能和高可靠性的应用场景。
    - 由于其卓越的设计和广泛的兼容性,强烈推荐使用该产品。

690368190672参数

参数
额定电流 1.5A
防护等级 -
触头镀层厚度 - 配接 -
排数 2
间距-配接 2.54mm
类型 Latch Lock,Receptacle
触头镀层 - 配接
颜色 红色
针脚数 6pin
长*宽*高 12.2174mm(长度)*5.7912mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

690368190672厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

690368190672数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 690368190672 690368190672数据手册

690368190672封装设计

查看详情并下载
Symbol
Footprint
3D Model
