885012207009

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 2.2nF ±10% X7R 10V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: BN-885012207009
供应商: 海外现货
标准整包数: 1

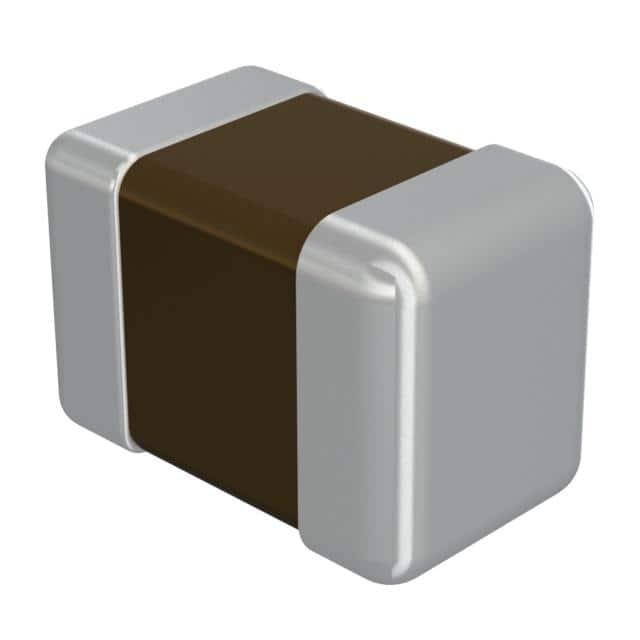

WURTH 陶瓷电容 885012207009

885012207009概述

    WCAP-CSGP Ceramic Capacitors

    产品简介


    WCAP-CSGP系列陶瓷电容器是专为通用电子设备设计的。它们适用于广泛的应用领域,包括消费电子、工业控制、通信系统等。这些电容器以其出色的稳定性和可靠性,为各种电路提供稳定的电容值,从而保证设备的正常运行。

    技术参数


    - 型号: WCAP-CSGP
    - 订单号: 885012207009
    - 尺寸: 0805
    - 封装尺寸: A4
    - 额定容量: 2200pF
    - 额定电压: 10V(DC)
    - 容差: ±10%
    - 介质损耗因子: ≤5%
    - 绝缘电阻: ≥10GΩ
    - 预热条件: 在150±10°C预热1小时
    - 存储温度范围: -55°C至+125°C
    - 工作温度范围: -55°C至+125°C
    - 电气强度: 5秒内施加250%额定电压;充电和放电电流<50mA
    - 振动测试: 在三个方向上,每个方向进行2小时振动测试,频率从10到55再到10Hz,振幅为0.75毫米或10g
    - 焊接温度: 波峰焊260°C±5°C;回流焊260°C±5°C
    - 引线粘合强度: 0.8mm±0.1
    - 尺寸精度: 长度:±0.15mm;宽度:±0.1mm;高度:±0.1mm;脚距:±0.2mm

    产品特点和优势


    - 稳定性高: X7R类陶瓷材料具有优异的温度稳定性,保证了电容器在宽泛的温度范围内的性能稳定。
    - 耐久性强: 该产品经过严格的质量检测,确保长期可靠的工作表现。
    - 兼容性强: 可广泛应用于不同类型的PCB设计中,且焊接工艺要求简单。
    - 低损耗: 具有较低的介质损耗,适合高频电路应用。

    应用案例和使用建议


    这些电容器适用于多种电子产品,如电源管理模块、通信设备、传感器接口等。使用时应注意以下几点:
    - 避免过热: 工作时表面温度不应超过最大工作温度。
    - 防尘防水: 防止水和灰尘影响电容器性能。
    - 合适的焊接条件: 焊接过程中需遵循指定的温度和时间条件,以避免电容器损坏。
    - 保持良好的接地: 优化PCB设计以确保良好的接地和焊接结果。

    兼容性和支持


    这些电容器与多种PCB焊接工艺兼容,适用于回流焊和波峰焊。制造商提供详细的技术支持文档,包括焊接规范和安装指南,帮助客户实现最佳焊接效果。此外,还提供了详细的故障排除指南,以解决可能遇到的问题。

    常见问题与解决方案


    - Q: 容量变化过大?
    - A: 确保电容器在正确的温度和湿度条件下储存,避免过高或过低的环境条件导致性能下降。
    - Q: 容器寿命短?
    - A: 确认电容器的工作电压不超过额定值,避免过载运行。
    - Q: 安装时出现裂缝?
    - A: 调整焊接头的压力,确保不直接对PCB板施加压力,避免机械应力。

    总结和推荐


    WCAP-CSGP系列陶瓷电容器以其优异的性能和广泛的适用性,在众多电子产品中展现出卓越的表现。通过严格的设计和生产过程,确保了其在各种应用中的可靠性和耐用性。强烈推荐用于需要高性能电容稳定性的应用场景。总体而言,这是一款值得信赖的高质量产品。

885012207009参数

参数
电容值 2.2nF
容差 ±10%
温度系数 X7R
额定电压 10V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

885012207009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012207009数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012207009 885012207009数据手册

885012207009封装设计

查看详情并下载
Symbol
Footprint
3D Model
