621114284621

厂牌: WURTH
产品描述: 2mm间距14p双排排母, WR-PHD系列, 斜角
供应商型号: 2849245
供应商: 海外现货
标准整包数: 1

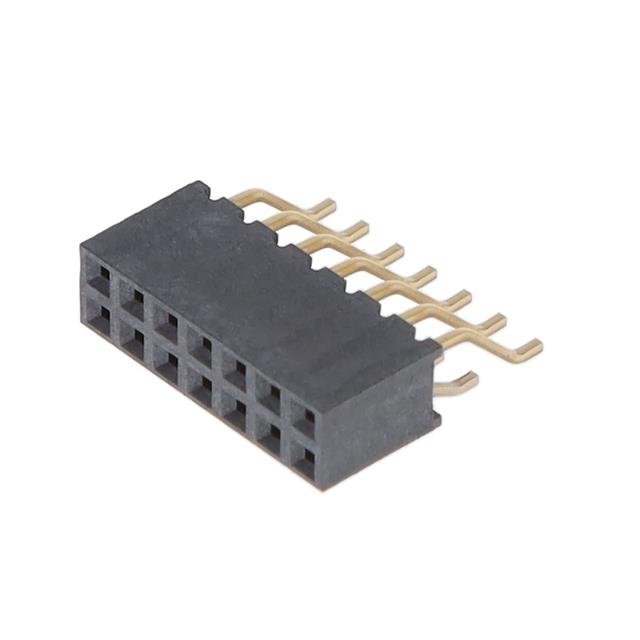

WURTH 矩形连接器 - 针座 - 插座/母插口 621114284621

621114284621概述

    WR-PHD SMT Angled Dual Socket Header: 技术手册解析

    产品简介


    WR-PHD SMT Angled Dual Socket Header 是一款专门设计用于一般电子设备的电连接器。它包含 14 个引脚,适用于广泛的应用领域,如消费电子产品、工业自动化设备和通信系统等。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数 | 14
    | 引脚间距 | 2 | mm |
    | 接触材料 | 铜合金
    | 接触镀层 | 金
    | 工作电压 | 200 | V (AC) |
    | 耐用性 | 50 | Cycles |
    | 绝缘电阻 | 1000 | MΩ |
    | 最大接触电阻 | 20 | mΩ |
    | 额定电流 | 2 | A |
    | 抗冲击耐压 | 500 | V (AC) |
    | 操作温度范围 | -40 到 +105 | °C |

    产品特点和优势


    1. 双排角形设计:便于布线和安装,减少空间占用。
    2. 高耐用性:可以承受高达 50 个循环,适合频繁插拔的场合。
    3. 出色的绝缘性能:绝缘电阻高达 1000MΩ,确保电路的安全性和可靠性。
    4. 良好的导电性:最大接触电阻仅为 20mΩ,保证信号传输的稳定性。
    5. 环境适应性强:操作温度范围宽,可在极端环境下稳定工作。

    应用案例和使用建议


    - 应用案例:此连接器广泛应用于消费电子产品、工业自动化设备和通信系统中,尤其适用于需要紧凑布局的设计。
    - 使用建议:在焊接过程中,需遵循特定的回流焊曲线,以确保连接器的可靠性和耐用性。建议客户在首次使用前进行彻底的测试和验证,确保在特定应用中的稳定表现。

    兼容性和支持


    - 兼容性:与制造商提供的其他产品高度兼容,适用于各种不同的电路板和系统。
    - 支持:Würth Elektronik 提供详尽的技术文档和支持服务,帮助客户解决在设计和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:焊接后发现引脚损坏。
    - 解决办法:检查焊接温度曲线,确保符合制造商提供的标准。同时,使用适当的焊接工具和方法。
    2. 问题:接触电阻过高。
    - 解决办法:检查接触点是否有氧化或污染,清洁并重新处理接触点。
    3. 问题:引脚变形。
    - 解决办法:避免对连接器施加过大的力,特别是在安装过程中。建议使用适当的安装工具。

    总结和推荐


    WR-PHD SMT Angled Dual Socket Header 在设计上考虑了广泛的应用需求,具有出色的耐用性和可靠性。它特别适合于需要紧凑设计和高可靠性的应用场景。鉴于其优良的特性和广泛的适用性,我们强烈推荐使用这款连接器。但请注意,在特殊安全要求的场合,必须经过严格的测试和验证,确保其在具体应用中的可靠性。

621114284621参数

参数
颜色 -
间距-配接 2mm
防护等级 -
针脚数 14pin
类型 Push-Pull,Receptacle
触头镀层 - 配接
触头镀层厚度 - 配接 -
额定电流 2A
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

621114284621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621114284621数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 621114284621 621114284621数据手册

621114284621封装设计

查看详情并下载
Symbol
Footprint
3D Model
