首页  >  产品百科  >  686106148922

686106148922

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距6p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: 1225125
供应商: 海外现货
标准整包数: 5

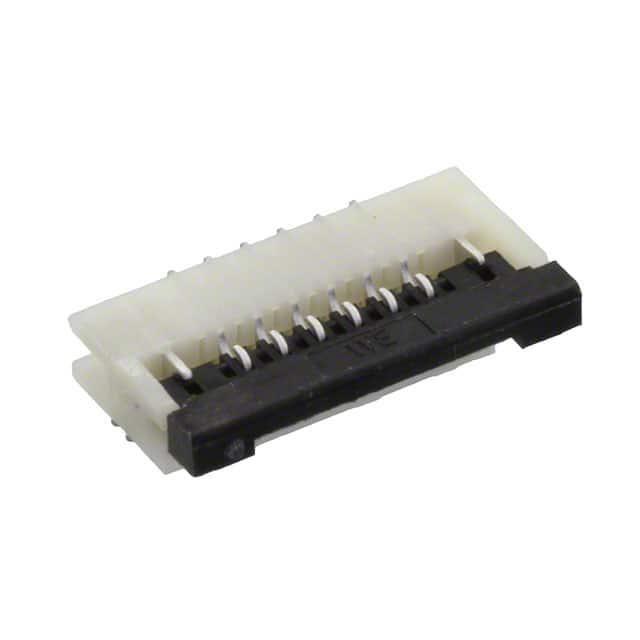

WURTH FFC/FPC连接器 686106148922

686106148922概述

    WR-FPC SMT ZIF Horizontal Hinge Technical Overview

    1. 产品简介


    产品类型:WR-FPC SMT ZIF水平铰链型连接器
    主要功能:提供灵活可靠的柔性电路板(FPC)到电路板间的连接
    应用领域:适用于一般电子设备,如消费电子、通信设备和工业自动化系统。

    2. 技术参数


    - 尺寸:
    - 长度(L):10.6 mm
    - 长度(L1):7.1 mm
    - 宽度:1.00 mm ±0.08 mm
    - 厚度(h):0.1 mm
    - 电气特性:
    - 接触点间距(Pitch P):1 mm
    - 额定电流:1 A
    - 工作电压:100 V AC
    - 绝缘电阻:500 MΩ min.
    - 耐受电压:500 V AC (1 min)
    - 接触电阻:50 mΩ max.
    - 端子数量:6个
    - 耐久性:20次插拔循环
    - 材料特性:
    - 绝缘体材料:PA6T
    - 绝缘体阻燃等级:UL94 V-0
    - 活动部件材料:PA6T
    - 触点材料:磷青铜
    - 触点镀层:120 µ" 锡覆盖50 µ" 镍
    - 工作温度范围:-40°C 至 +105°C

    3. 产品特点和优势


    - 高耐久性:支持多达20次插拔循环,适合频繁操作的应用场合。
    - 安全可靠:绝缘材料达到UL94 V-0阻燃等级,符合RoHS标准。
    - 宽工作温度范围:从-40°C到+105°C,适应各种恶劣环境条件。
    - 标准化设计:接触点间距为1 mm,符合行业标准,易于集成到现有系统中。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于消费电子产品、通信设备和工业自动化系统中。
    - 使用建议:为了确保最佳性能,安装时应避免直接机械冲击,保持在规定的工作温度范围内,并进行适当的焊接处理。

    5. 兼容性和支持


    - 兼容性:该产品与多数主流电路板设计兼容,但需要提前与Würth Elektronik联系确认。
    - 厂商支持:Würth Elektronik提供了详尽的技术支持文档,并定期发布可靠性报告,以保证产品的长期稳定运行。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    解决方案:检查连接器是否正确插入,并确保焊接质量良好。
    - 问题2:接触电阻过高
    解决方案:清洁接触点,确保无灰尘或氧化物残留。
    - 问题3:产品耐久性不足
    解决方案:遵循正确的操作规程,避免过度施力导致损坏。

    7. 总结和推荐


    综合评估:这款WR-FPC SMT ZIF水平铰链型连接器以其高耐久性、宽工作温度范围和标准化设计,非常适合多种电子设备的应用。
    推荐:强烈推荐在消费电子、通信设备和工业自动化系统中使用,特别是那些需要高可靠性和安全性的应用场景。

686106148922参数

参数
外壳颜色 乳白色
连接器/触头类型 底部
端接 焊盘
板上高度 2.2mm
间距 1mm
针脚数 6pin
扁平柔性类型 FFC,FPC
额定电流 1A
触头镀层
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686106148922厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686106148922数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686106148922 686106148922数据手册

686106148922封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 9.2688
50+ ¥ 6.9427
250+ ¥ 6.626
500+ ¥ 6.4624
1000+ ¥ 6.2988
库存: 39
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 46.34
