首页  >  产品百科  >  691242910010

691242910010

产品分类:
厂牌: WURTH

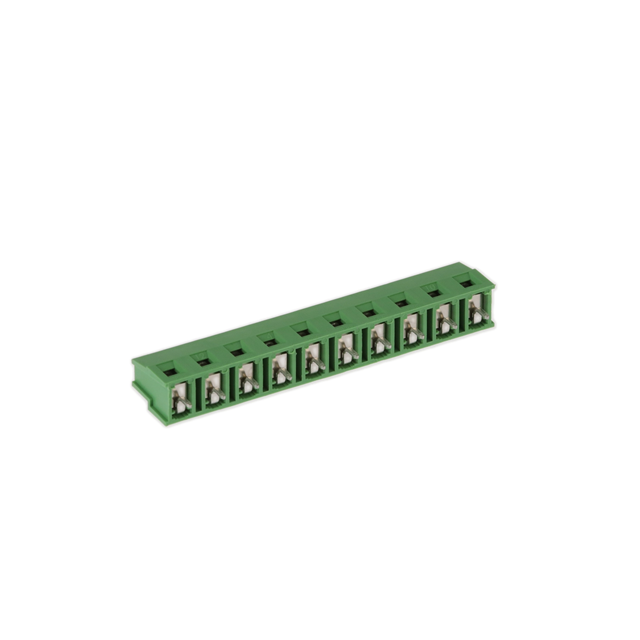

产品描述: Wurth Elektronik PCB端子台 2429系列, 10路, 7.5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691242910010-ND
供应商: Digi-Key
标准整包数: 1

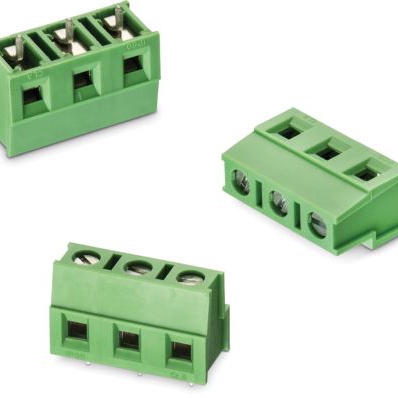

WURTH  691242910010

691242910010概述


    产品简介


    产品名称:SERIE 2429 水平电缆入口上升式夹紧件
    产品类型: SERIE 2429是一款适用于一般电子设备的水平电缆入口型连接器,具有上升式夹紧结构,可确保电线的安全固定和稳定传输。这种类型的连接器主要用于需要高可靠性、耐高温环境的场合。
    主要功能:
    - 支持300VAC至750VAC的工作电压
    - 可承受高达3kV的耐压测试
    - 适合14A到24A的电流等级
    - 可处理0.05-3.31 mm²截面积的实心线和绞合线
    应用领域:
    - 通用电子产品
    - 高温环境下的设备
    - 要求高可靠性的工业控制设备

    技术参数


    | 参数 | 值 |
    | : | : |
    | 绝缘材料 | PA6/66 |
    | 燃烧等级 | UL94V0 |
    | 颜色 | 绿色 |
    | 金属外壳 | 铜合金/Ni |
    | 端子螺丝 | 钢/Zn |
    | 线缆护套 | 铜合金/Ni+Sn |
    | 工作温度范围 | -30°C 到 +120°C |
    | 工作电压 | 300VAC - 750VAC |
    | 耐压值 | 1.6KV - 3KV |
    | 固体导线规格 | 30-12 AWG (0.05-3.31 mm²) |
    | 绞合导线规格 | 30-12 AWG (0.05-3.31 mm²) |
    | 扭矩 | 4Lb·in / 0.5 Nm |
    | 剥线长度 | 6mm |
    | 螺丝尺寸 | M3 |
    | 接触电阻 | 最大20 mΩ |
    | 包装方式 | 盒装 |

    产品特点和优势


    独特功能和优势:
    - UL和VDE认证:通过严格的国际标准认证,确保安全性和可靠性。
    - 宽温度范围:适应从-30°C到+120°C的极端环境条件。
    - 阻燃材料:采用UL94V0等级的PA6/66材料,确保防火安全。
    - 高强度螺丝设计:M3螺丝确保坚固耐用,防止松动。
    - 环保设计:符合RoHS标准,无铅且环保。
    - 适用广泛:既可用于实心线也可用于绞合线,广泛应用于多种场合。

    应用案例和使用建议


    实际应用案例:
    SERIE 2429连接器经常被用于自动化控制系统、工业设备、以及各种需要高可靠性的电力分配系统中。例如,在汽车制造生产线上的自动化设备中,该连接器因其高耐压能力和抗高温特性而得到广泛应用。
    使用建议:
    - 在安装时,确保剥线长度不超过6mm,以避免接触不良。
    - 在拧紧螺丝时,施加的扭矩应在4Lb·in (0.5 Nm)范围内,以保证接触良好且不易损坏。
    - 定期检查螺丝是否松动,尤其是长时间运行后。

    兼容性和支持


    兼容性:
    SERIE 2429连接器适用于多种标准电缆,且能与市场上常见的电路板布局相匹配。为了确保最佳兼容性,请参照手册中的具体要求。
    厂商支持:
    Wurth Elektronik提供全面的技术支持和售后服务,包括安装指导、维修服务和技术咨询。用户可通过官方渠道获取更多技术支持信息。

    常见问题与解决方案


    常见问题:
    1. 连接器螺丝松动怎么办?
    2. 导线接触不良如何解决?
    解决方案:
    1. 使用合适的工具施加适当的扭矩(约4Lb·in)重新拧紧螺丝,以确保紧固度。
    2. 检查剥线长度是否正确,确保不超过6mm,并清理端子上的杂质,确保导线与端子之间无间隙。

    总结和推荐


    综合评估:
    SERIE 2429是一款卓越的水平电缆入口连接器,具备出色的机械强度和电气性能,尤其适用于高温环境下的高可靠性应用场合。它通过严格的国际认证,提供出色的耐压能力和温度适应性,且易于安装和维护。
    推荐意见:
    鉴于SERIE 2429连接器在高可靠性需求和恶劣环境下的出色表现,我们强烈推荐将其用于需要高性能、高可靠性的电力传输和控制系统中。

691242910010参数

参数
长*宽*高 75mm(长度)
安装方式 PCB安装
包装方式 散装

691242910010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691242910010数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691242910010 691242910010数据手册

691242910010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.2964 ¥ 53.2046
10+ $ 5.4059 ¥ 45.2408
100+ $ 4.4862 ¥ 37.5443
250+ $ 3.4361 ¥ 28.7557
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.2
