首页  >  产品百科  >  687116183722

687116183722

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距16p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: BN-687116183722
供应商: 海外现货
标准整包数: 1

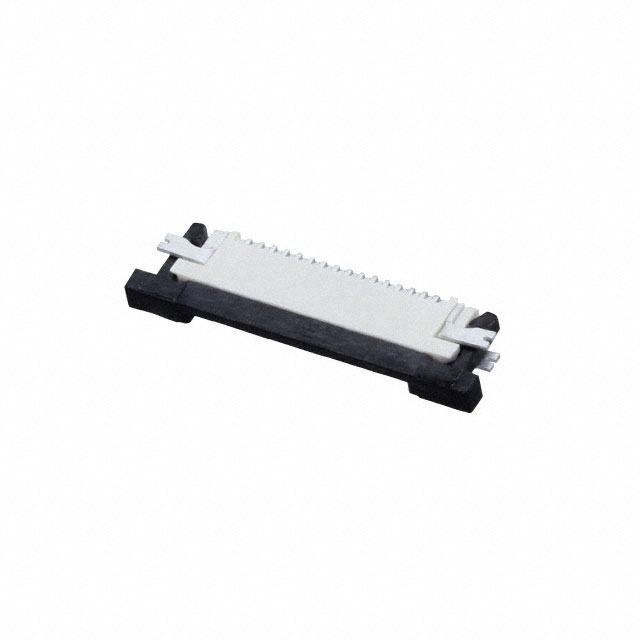

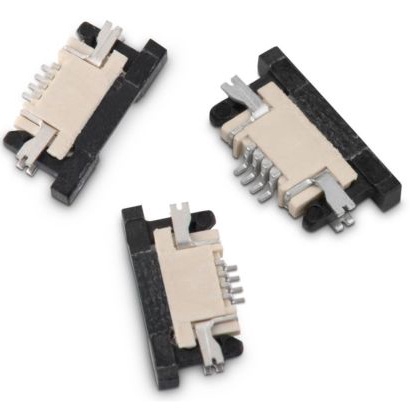

WURTH FFC/FPC连接器 687116183722

687116183722概述

    # 电子元器件技术手册:0.50mm SMT ZIF水平低轮廓底部接触WR-FPC

    产品简介


    基本介绍
    这款电子元器件是一款适用于通用电子设备的小型表面贴装(SMT)零组件——ZIF(Zero Insertion Force)水平低轮廓底部接触柔性印刷电路连接器(WR-FPC)。产品提供16针脚版本,采用0.5mm针间距设计,广泛应用于消费类电子产品、便携式设备、小型工业控制设备等领域。
    主要功能
    - 零插入力(ZIF)设计,方便安装和拆卸;
    - 水平方向安装,节省空间;
    - 底部接触设计,提高电路稳定性;
    - 低轮廓结构,适配紧凑型电路板设计。
    应用领域
    - 智能手机和平板电脑;
    - 可穿戴设备;
    - 数码相机和其他便携式电子设备;
    - 工业自动化控制系统;
    - 物联网(IoT)设备。

    技术参数


    | 参数类别 | 参数值 | 单位 |
    |
    | 尺寸 | L=13.7±0.15 | mm |
    | 针间距 | 0.5 | mm |
    | 针脚数 | 16 | - |
    | 操作温度范围 | -25°C 至 +85°C | °C |
    | 载流能力 | 0.4 | A |
    | 绝缘电阻 | ≥100 | MΩ |
    | 耐电压 | 1分钟内250 | V(AC) |
    | 插拔寿命 | 20M次循环 | - |
    | 接触电阻 | ≤30 | mΩ |

    产品特点和优势


    独特功能
    1. 超小尺寸设计:针间距仅为0.5mm,可显著减少电路板占用面积;
    2. 耐用性高:经过严格的插拔测试,确保超过2000万次的插拔寿命;
    3. 可靠性强:绝缘材料达到UL94-V0等级,阻燃性能卓越;
    4. 抗干扰能力强:符合RoHS标准,无毒环保;
    5. 适应性强:宽广的工作温度范围(-25°C至+85°C),适合复杂环境下的应用。
    市场竞争力
    - 小型化和多功能化的趋势推动了市场需求,该产品凭借出色的体积和性能优势,能够满足市场对高性能、低成本解决方案的需求;
    - 采用先进的LCP(液晶聚合物)和PA6T材料,不仅提高了产品的耐高温特性,还增强了机械强度和可靠性。

    应用案例和使用建议


    应用场景
    - 在智能手机和平板电脑中,用于连接主控芯片和显示屏;
    - 在智能手表等可穿戴设备中,作为电池与主板之间的连接器;
    - 在物联网传感器模块中,连接传感器单元与主控电路。
    使用建议
    1. 正确焊接:确保焊接过程遵循厂家推荐的回流焊曲线(参考焊接温度260°C);
    2. 避免机械损伤:操作时需小心,防止对连接器施加过大的机械应力;
    3. 清洁注意事项:清洗时应使用非腐蚀性清洁剂,并避免长时间浸泡;
    4. 匹配设计:优先选用推荐的PCB布局模式以保证最佳电气性能。

    兼容性和支持


    兼容性
    该产品设计为标准化接口,支持多系列柔性扁平电缆(FFC),兼容多种主流电子产品设计。
    厂商支持
    Würth Elektronik eiSos提供详尽的技术文档和支持服务,包括:
    - 下载链接:[下载预防指南](http://katalog.we-online.de/em/download/PRECAUTIONGUIDE-FPC05SMTZIFHORIZONTALBOTTOMCONTACTLOWPROFILE6871xx183722-rev1.pdf)
    - 客户支持热线:+49 (0) 79 42 945 - 0
    - 官方网站:[www.we-online.com](https://www.we-online.com)

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中出现接触不良 | 检查针脚是否弯曲变形或损坏,必要时更换部件 |
    | 温度过高导致产品性能下降 | 降低工作环境温度,避免长时间高负荷运行 |
    | 插头容易松动 | 确保插头安装牢固,检查PCB焊点是否有异常 |

    总结和推荐


    产品综合评估
    该款0.50mm SMT ZIF水平低轮廓底部接触WR-FPC连接器以其紧凑的外形、可靠的电气性能以及较高的性价比,在小型化和低功耗电子设备中表现出色。特别是在消费类电子和物联网设备领域,具有明显的优势。
    是否推荐
    强烈推荐。无论是对于初学者还是专业工程师,该产品都是一款值得信赖的选择,尤其适用于需要高密度布线和小型化设计的项目。然而,在高安全性要求的应用场合(如医疗设备或航空设备),请务必先与厂商确认适用性。
    希望本文能帮助您更好地了解并合理运用这款出色的电子元器件!

687116183722参数

参数
触头镀层
扁平柔性类型 FFC
连接器/触头类型 底部
端接 焊盘
外壳颜色 乳白色
针脚数 16pin
间距 500μm
额定电流 400mA
板上高度 1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687116183722厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687116183722数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687116183722 687116183722数据手册

687116183722封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.9844 ¥ 16.9269
100+ $ 1.7424 ¥ 14.8627
1000+ $ 1.5851 ¥ 13.5209
4000+ $ 1.4278 ¥ 12.1791
库存: 50
起订量: 48 增量: 0
交货地:
最小起订量为:10
合计: ¥ 169.26
