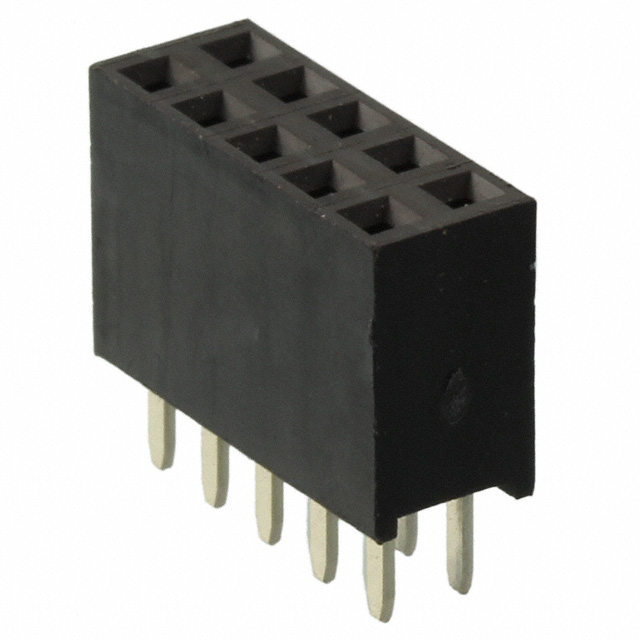

61301021821

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距10p双排排母 THT 母头, WR-PHD系列, 直向, 通孔
供应商型号: 10B-1841234-34
供应商: 国内现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 61301021821

61301021821概述


    产品简介


    产品名称:2.54mm Dual Socket Header
    本产品是一款双列插座式连接器,主要用于各类电子设备的信号传输与电源分配。其主要功能是为电路板之间提供可靠的电气连接,适用于消费电子产品、工业自动化控制、通讯设备等多个领域。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 规格 |

    | 外壳材料 | PBT (聚对苯二甲酸丁二醇酯) |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触类型 | 冲压型 |
    | 接触镀层 | 金镀层 |
    | 质量等级 | CECC 75 301-802 第3级 |
    | 接插间距 | 2.54 mm |
    | 工作温度范围 | -40°C 至 125°C |
    | 阻燃等级 | UL94-V0 |
    | 额定电流 | 3 A |
    | 工作电压 | 250 VAC |
    | 绝缘电阻 | >1000 MΩ |
    | 耐电压 | 500 VAC/MIN |
    | 接触电阻 | ≤20 mΩ |

    产品特点和优势


    1. 高可靠性:该连接器经过严格的质量检测,能够在广泛的温度范围内稳定工作。
    2. 高性能接触:采用金镀层设计,确保长期稳定的电气连接。
    3. 快速易安装:冲压型接触结构设计使得安装更加便捷。
    4. 良好的阻燃性:UL94-V0阻燃等级,确保产品在各种环境下具有高度安全性。
    5. 环保无铅设计:符合RoHS标准,保证产品绿色环保。

    应用案例和使用建议


    该连接器广泛应用于消费电子产品(如电视、电脑等)、工业控制系统(如自动化设备)等领域。例如,在自动化生产线上,该连接器可用于机器间的信号传输和电源分配。
    使用建议:
    - 在高温环境中使用时,建议进行额外的热稳定性测试以确保安全可靠。
    - 安装过程中需注意保持接触部分的清洁,避免氧化影响接触质量。

    兼容性和支持


    该连接器支持波峰焊接工艺,适合大规模自动化生产。制造商提供全面的技术支持和售后保障,用户可以通过官方渠道获取详细的技术资料及帮助。

    常见问题与解决方案


    1. 问题:接触电阻过高
    解决方法:检查接触面是否干净且安装正确。
    2. 问题:无法正确接插
    解决方法:确认插头与插座型号匹配,并检查是否存在变形或损坏。

    总结和推荐


    总体而言,这款2.54mm Dual Socket Header连接器具备优良的电气性能和可靠性,特别适用于需要高可靠性的工业及消费类电子产品中。推荐给寻求稳定连接解决方案的专业用户。

61301021821参数

参数
颜色 黑色
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
防护等级 -
额定电流 3A
针脚数 10pin
排数 2
触头镀层 - 配接
间距-配接 2.54mm
长*宽*高 13.2mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

61301021821厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61301021821数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 61301021821 61301021821数据手册

61301021821封装设计

查看详情并下载
Symbol
Footprint
3D Model
