691242910009

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2429系列, 9路, 7.5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 1910804
供应商: 海外现货
标准整包数: 1

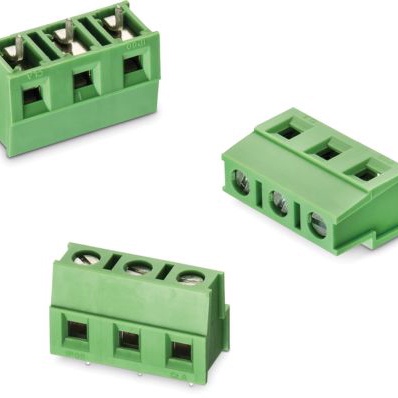

WURTH  691242910009

691242910009概述

    SERIE 2429 - 7.50 MM HORIZONTAL CABLE ENTRY WITH RISING CAGE CLAMP

    1. 产品简介


    SERIE 2429 是一种适用于一般电子设备的高性能连接器。这类连接器主要用于电缆的水平插入,采用上升式笼夹固定设计,可确保稳固的电气连接。这种连接器因其高可靠性和广泛的适用性,在工业控制、运输信号系统和其他对安全和可靠性要求较高的场合广泛应用。

    2. 技术参数


    - 材料
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 颜色:绿色
    - 金属外壳:铜合金/镍
    - 端子螺丝:钢/锌
    - 线缆保护套:铜合金/镍+锡
    - 环境
    - 工作温度范围:-30°C 至 +120°C
    - 符合标准:无铅且符合 RoHS
    - 电气
    - 电流额定值:14A(24A)
    - 工作电压:300VAC/750VAC
    - 耐压值:1,6KV/3KV
    - 机械
    - 实心导线:30-12 AWG / 0.05-3.31 mm²
    - 绞线:30-12 AWG / 0.05-3.31 mm²
    - 扭矩:4 Lb.in / 0.5 Nm
    - 剥线长度:6 mm
    - 螺丝:M3
    - 距离:7.50 mm
    - 接触电阻:最大 20 mΩ
    - 焊接
    - 兼容无铅波峰焊
    - 包装
    - 盒装

    3. 产品特点和优势


    SERIE 2429 连接器具有多个显著优势:
    - 高温耐受性:可在 -30°C 到 +120°C 的广泛温度范围内稳定工作。
    - 高电流容量:电流额定值高达 14A,适合需要大电流传输的应用。
    - 可靠的机械结构:采用上升式笼夹固定设计,确保电缆牢固连接,减少意外松动的风险。
    - 环保材料:符合 RoHS 标准,使用无铅材料,确保环境友好。

    4. 应用案例和使用建议


    SERIE 2429 广泛应用于工业控制系统、交通信号系统、医疗设备等领域。以下是一些使用建议:
    - 工业控制:在各种恶劣环境下保持稳定的电气连接。
    - 交通运输:如火车控制系统,需确保连接器在振动和冲击条件下仍能正常工作。
    - 医疗设备:在需要高可靠性的环境中使用。
    使用建议:
    - 在安装前检查连接器是否完整无损,特别是绝缘体部分。
    - 定期检查连接点是否有腐蚀现象,及时进行清理和维护。
    - 在高振动环境中,建议增加防震措施以防止连接器松动。

    5. 兼容性和支持


    SERIE 2429 连接器在电气电路设计中表现出极好的兼容性,可与多种设备无缝对接。制造商提供了详细的技术支持和售后服务,确保客户能够获得及时的帮助。

    6. 常见问题与解决方案


    - Q:连接器如何防止进水?
    - A:使用防水密封圈,确保连接器接口完全密封。
    - Q:如何避免过热损坏?
    - A:确保连接器周围有足够的散热空间,并定期检查电缆连接状态。
    - Q:如何处理接触不良的问题?
    - A:定期清洁端子螺丝和接触面,确保良好的电接触。

    7. 总结和推荐


    SERIE 2429 连接器以其卓越的电气性能、坚固耐用的设计和广泛的应用场景,在众多行业中得到了广泛应用。它在工业控制和交通运输领域的表现尤为出色。如果您正在寻找一种可靠的连接解决方案,SERIE 2429 是一个值得考虑的选择。强烈推荐给需要高可靠性和宽温度范围的项目。
    希望以上内容能帮助您更好地了解和应用 SERIE 2429 连接器。

691242910009参数

参数
长*宽*高 67.5mm(长度)
安装方式 PCB安装,板安装
包装方式 散装

691242910009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691242910009数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691242910009 691242910009数据手册

691242910009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.2306
13+ ¥ 27.7736
25+ ¥ 27.1756
库存: 38
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.23
