首页  >  产品百科  >  691244710009

691244710009

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2447系列, 9路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 1910678
供应商: 海外现货
标准整包数: 1
WURTH  691244710009

691244710009概述


    产品简介

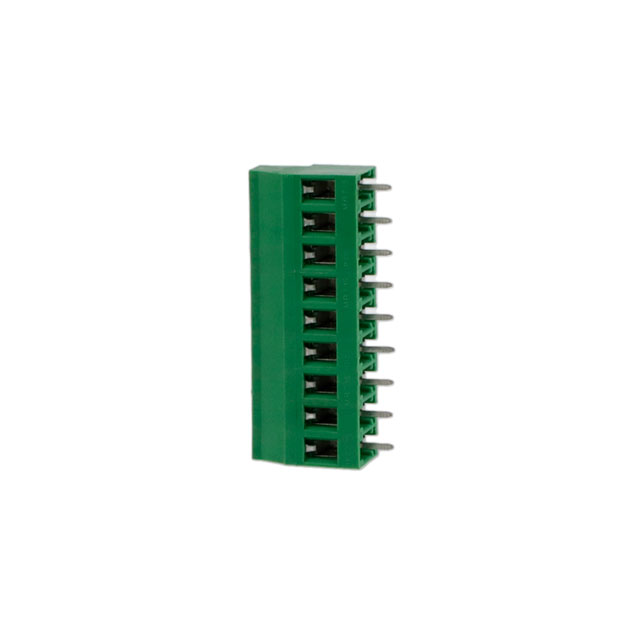

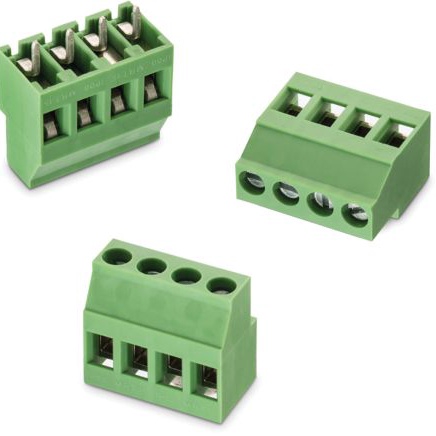

    SERIE 2447 - 5.00 MM - HORIZONTAL CABLE ENTRY WITH RISING CAGE CLAMP - WR-TBL
    该产品属于连接器系列,主要用于电缆连接。它具备高可靠性和广泛的工作温度范围,适用于各种工业和商业应用,例如一般电子产品、航空航天、航空、核控制等领域。该连接器采用绿色绝缘材料,具有优良的阻燃性能和较高的耐温性,能够在严苛环境下稳定工作。

    技术参数


    材料
    - 绝缘体:PA6/66(UL94V0阻燃等级)
    - 金属外壳:铜合金/Ni涂层
    - 端子螺丝:钢/Zn涂层
    - 线材保护套:铜合金/Ni+Sn涂层
    环境条件
    - 工作温度范围:-30°C至+120°C
    - RoHS认证,符合无铅标准
    电气特性
    - 电流承载能力:16A(AC)/24A(DC)
    - 工作电压:300VAC/450VAC
    - 耐压测试:1.6kV/2.5kV
    机械特性
    - 固线截面积:30-12 AWG / 0.05-3.31 mm²
    - 扭矩:5 lb.in / 0.5 Nm
    - 剥线长度:6 mm
    - 螺丝:M3
    - 接触电阻:≤20 mΩ
    焊接工艺
    - 符合JEDEC无铅波峰焊接标准
    包装
    - 包装盒

    产品特点和优势


    - 高可靠性:能够在广泛的温度范围内工作,并且具有较高的电气强度和耐压测试值。
    - 安全合规:RoHS和无铅认证,适用于对环境友好的电子产品。
    - 广泛适用性:可用于多种工业应用,特别是需要在高温或低温环境中稳定工作的场合。
    - 坚固耐用:铜合金材质和高强度绝缘材料确保长期稳定使用。

    应用案例和使用建议


    应用场景
    - 用于飞机、船舶、汽车及其他交通工具中的复杂电路连接。
    - 在自动化控制系统中作为信号传输的关键组件。
    - 适用于智能家居、医疗设备和电信基础设施。
    使用建议
    - 在安装时应确保剥线长度准确,以保证良好的接触性能。
    - 使用正确的扭矩工具紧固螺丝,防止过紧或过松导致连接不稳定。
    - 定期检查连接器的接触电阻,及时更换磨损严重的部件。

    兼容性和支持


    - 兼容性:该连接器与市面上常见的标准电气系统兼容,可以方便地替换现有的同类产品。
    - 技术支持:制造商提供详尽的技术文档和用户指南,客户可以通过官方渠道获得技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何正确安装连接器?
    - A: 遵循制造商提供的安装指南,确保剥线长度符合规定,并使用合适的工具紧固螺丝。

    - Q: 如何检查连接器的接触电阻?
    - A: 使用数字万用表进行测量,接触电阻应在规定的最大值范围内。

    - Q: 连接器的耐压性能如何验证?
    - A: 使用高压测试仪,将设备设置为规定的耐压值,测试过程中不应出现击穿现象。

    总结和推荐


    总体来看,SERIE 2447连接器是一款高性能、多功能的产品,适合在各种恶劣环境中使用。其卓越的电气特性和机械特性使其成为众多应用场景的理想选择。考虑到其高可靠性、广泛的应用范围和优质的售后服务,我强烈推荐此产品给那些需要高性能连接器的工程师和技术人员。

691244710009参数

参数
长*宽*高 45mm(长度)
安装方式 PCB安装,板安装
包装方式 散装

691244710009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691244710009数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691244710009 691244710009数据手册

691244710009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.1775
13+ ¥ 41.3634
25+ ¥ 40.4847
库存: 8
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.17
直接购买
加入购物车
