首页  >  产品百科  >  68712014522

68712014522

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距20p FPC连接器, 687系列, 单排, 表面, 焊针
供应商型号: 68712014522
供应商: 国内现货
标准整包数: 5

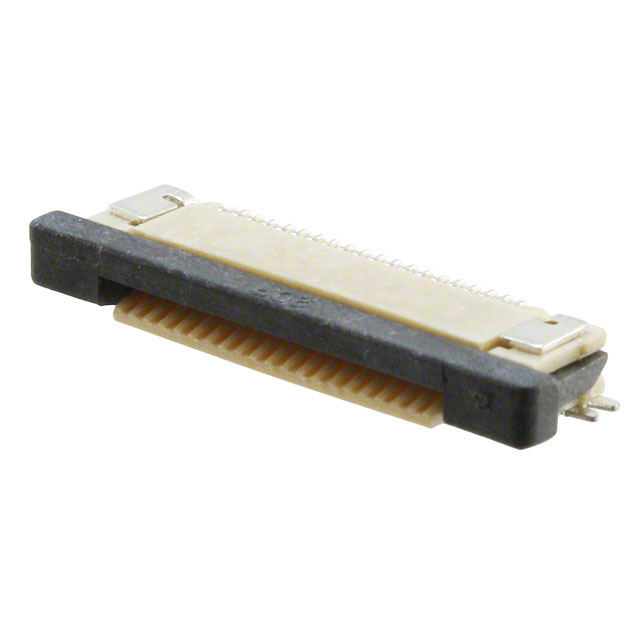

WURTH FFC/FPC连接器 68712014522

68712014522概述

    WR-FPC SMT ZIF Horizontal 产品技术手册

    产品简介


    WR-FPC SMT ZIF Horizontal 是一款适用于通用电子设备的零组件。该产品专为柔性扁平电缆(FFC)连接设计,提供水平安装的ZIF(零插入力)接口。它在各类消费电子、通讯设备、计算机及外围设备、工业控制等领域得到广泛应用。

    技术参数


    - 尺寸(mm)
    - 长度 L:16.4 ± 0.20 mm
    - 针间距(中间):9.5 mm
    - 引脚数量:20
    - 引脚厚度:0.5 mm
    - 载体带宽:24 mm
    - 拉力:0.1 N - 1.3 N
    - 材料
    - 绝缘材料:LCP(液晶聚合物)
    - 活动部分材料:PA9T(聚酰胺)
    - 接触材料:磷青铜,表面镀锡(100 µ")和镍(50 µ")
    - 电气特性
    - 额定电流:0.5 A
    - 工作电压:50 V (AC)
    - 耐压:1分钟内250 V (AC)
    - 接触电阻:最大20 mΩ
    - 绝缘电阻:最小100 MΩ
    - 工作环境
    - 操作温度范围:-25 °C 至 +85 °C
    - 符合RoHS标准和REACH法规

    产品特点和优势


    - 高耐用性:可承受多达25次插拔操作。
    - 安全可靠:采用符合RoHS和REACH标准的环保材料,确保产品长期使用的安全性。
    - 易于安装:采用ZIF接口设计,便于快速无损安装。
    - 良好的热稳定性:能承受最高260°C的焊接温度,适合无铅焊锡工艺。

    应用案例和使用建议


    - 消费电子:适合手机、平板电脑、智能手表等设备的内部柔性电缆连接。
    - 通信设备:适用于路由器、交换机等通信设备的柔性电缆连接。
    - 工业控制:可用于工业自动化系统中的传感器和执行器之间的柔性电缆连接。
    使用建议:
    - 在安装过程中,应避免对活动部分(如活塞)施加过大的外力,以防损坏。
    - 清洁时,建议使用吹气枪或无水酒精,避免使用刷子造成接触不良。
    - 焊接时,严格遵守指定的焊接曲线以确保焊接质量。

    兼容性和支持


    - WR-FPC SMT ZIF Horizontal 产品与制造商提供的相应柔性扁平电缆兼容,同时也提供相应的工具支持。
    - Würth Elektronik eiSos GmbH 提供全面的技术支持和售后服务,确保客户在设计和使用过程中的顺利进行。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊现象。
    - 解决方案:确认焊接曲线符合制造商的要求,且焊接温度和时间满足规定条件。
    2. 问题:插拔次数超出额定次数后接触不良。
    - 解决方案:按照制造商建议的插拔次数进行操作,定期检查并更换已老化部件。
    3. 问题:设备在高温环境下工作时,组件损坏。
    - 解决方案:确认设备操作环境符合规定的工作温度范围,必要时采取散热措施。

    总结和推荐


    总体而言,WR-FPC SMT ZIF Horizontal 是一款具有高耐用性、安全可靠、易于安装等特点的电子元器件,适用于广泛的消费电子、通信设备、工业控制系统等领域。强烈推荐在设计和制造过程中考虑使用此产品,以提升整体设备的可靠性和功能性。同时,用户应严格按照手册中的操作指南进行安装和维护,以保证最佳使用效果。

68712014522参数

参数
连接器/触头类型 底部
间距 500μm
触头镀层
扁平柔性类型 FPC
针脚数 20pin
板上高度 2mm
外壳颜色 乳白色
额定电流 500mA
端接 焊盘
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

68712014522厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68712014522数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68712014522 68712014522数据手册

68712014522封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.7485
500+ ¥ 10.5113
1000+ ¥ 10.2876
2000+ ¥ 7.6519
10000+ ¥ 6.8867
库存: 430
起订量: 50 增量: 0
交货地:
最小起订量为:5
合计: ¥ 53.74
直接购买
加入购物车
