820442711E

产品分类: 压敏电阻
厂牌: WURTH
产品描述: 430V 6KA 1 387V 473V 350V 275V 155J 450pF@1kHz 通孔安装
供应商型号: CSCS-820442711E
供应商: 海外现货
标准整包数: 1

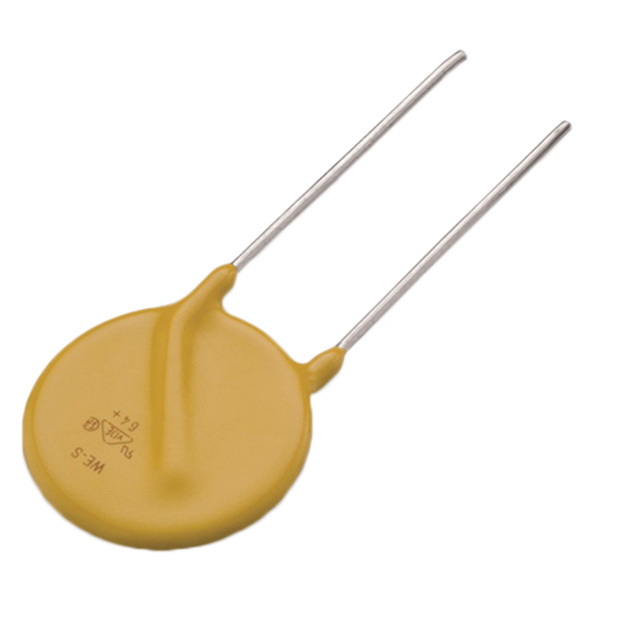

WURTH 压敏电阻 820442711E

820442711E概述


    产品简介


    WE-VD Disk Varistor(型号:820442711E)是一款专为一般电子设备设计的变阻器。变阻器是一种可以调节电路电阻的元件,广泛应用于需要电压保护和浪涌电流抑制的应用场合。这种变阻器主要用于限制瞬时电压过冲,以保护敏感电子设备免受电压波动的影响。

    技术参数


    | 参数名称 | 值 | 单位 | 备注 |
    ||
    | 最大尺寸 | 16.5 x 7.5 mm | [mm]
    | 工作温度范围 | -40 到 +85 °C | [°C]
    | 额定交流工作电压 | 275 | V | RMS |
    | 额定直流工作电压 | 350 | V
    | 防护浪涌峰值电流 | 6000 | A | 8/20 µs |
    | 能量吸收能力 | 155 | J | 10/1000 µs |
    | 额定放电电流 | 3 kA
    | 标称击穿电压 | 430 | V | ±10% |
    | 输入电容 | 450 | pF | 1 kHz |

    产品特点和优势


    - 高能效处理: WE-VD Disk Varistor能够承受高达155焦耳的能量吸收,使其能够在恶劣环境下保持稳定。
    - 宽工作温度范围: 适用于-40到+85°C的工作温度范围,增强了其适用性和可靠性。
    - 快速响应时间: 可迅速响应瞬时电压波动,确保敏感组件不受损害。
    - 严格测试和认证: 通过了UL1449和VDE等多项国际认证,符合严格的行业标准。

    应用案例和使用建议


    - 家电设备: 变阻器在家电设备如冰箱、洗衣机等设备中可提供有效的电压防护。
    - 工业自动化: 在工业环境中,变阻器可以有效防止因电力波动引起的设备故障。
    - 汽车电子: 汽车内部复杂的电子系统需要可靠的电压防护,此变阻器非常适合此类应用。
    使用建议:
    - 确保变阻器的工作温度不超过+85°C。
    - 将变阻器安装在远离热源的位置,避免过热影响。
    - 定期检查连接点是否松动,以确保良好的电气连接。

    兼容性和支持


    - 兼容性: 该变阻器具有广泛的兼容性,可以与多种电路板和设备配合使用。
    - 技术支持: Würth Elektronik eiSos GmbH & Co. KG 提供详细的技术文档和在线支持,帮助客户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 降低工作环境温度或增加散热措施 |
    | 连接不良 | 检查连接点并重新焊接 |
    | 电压波动频繁 | 增加额外的滤波电路 |

    总结和推荐



    总结

    :
    - 优点: WE-VD Disk Varistor具有高能量吸收能力和宽工作温度范围,且经过多项认证,确保了其在各种环境下的可靠性和安全性。
    - 使用条件: 适用于一般电子设备,但不适用于安全标准要求极高的领域。
    推荐:
    - 推荐用于家电设备、工业自动化以及汽车电子等领域,因为它具备高效能和稳定性。在设计阶段,需严格按照制造商的要求进行使用和测试。

820442711E参数

参数
压敏电压 430V
能量 155J
最大交流电压 275V
浪涌电流 6KA
电路数 1
最小压敏电压 387V
最大直流电压 350V
最大压敏电压 473V
不同频率时的电容 450pF@1kHz
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

820442711E厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

820442711E数据手册

厂牌 PDF简要描述 下载
WURTH 压敏电阻 WURTH 820442711E 820442711E数据手册
