62100421921

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 2.0mm间距4p双排排针, WR-PHD系列, 直角
供应商型号: 732-62100421921-ND
供应商: Digi-Key
标准整包数: 1

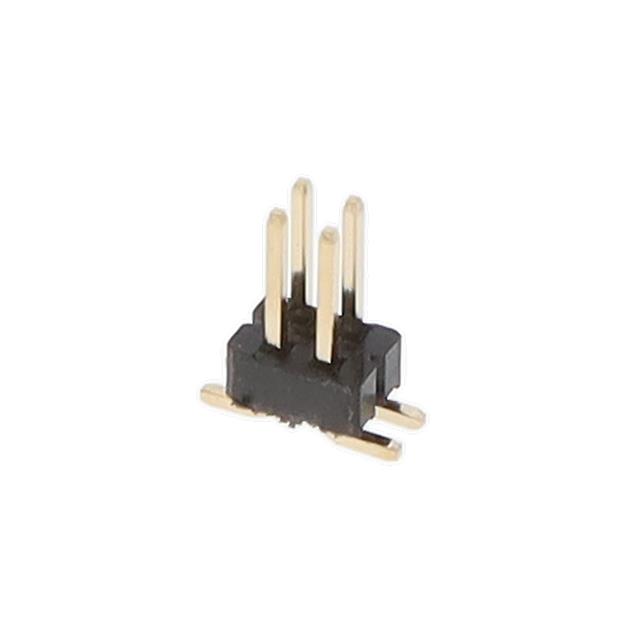

WURTH  62100421921

62100421921概述

    WR-PHD SMT 直插式双排引脚接头技术手册

    产品简介


    WR-PHD SMT 直插式双排引脚接头(ORDER CODE:62100421921)是一种专为一般电子设备设计开发的连接器组件。本产品适用于广泛的电子设备领域,但不推荐用于需要特别高安全标准和可靠性的应用场合。此外,若要在军事、航空、核控制等特殊应用中使用,需提前通知 Würth Elektronik eiSos GmbH 并获得书面批准。

    技术参数


    以下是该电子元器件的主要技术参数和技术规格:
    | 参数 | 规格 |

    | 长度 (L) | 4 ±0.4 mm |
    | 引脚间距 (Pitch, P) | 2 mm |
    | 推荐焊盘图案长度 (Pl) | 2 mm |
    | 引脚数 (Pins) | 4 |
    | 工作电压 | 200 V (AC) |
    | 耐压 (Withstanding Voltage)| 1 分钟 500 V (AC) |
    | 额定电流 (IR) | 2 A |
    | 接触电阻 (Contact Resistance) | 最大 20 mΩ |
    | 绝缘电阻 (Insulation Resistance) | 最小 1000 MΩ |
    | 操作温度范围 | -40°C 至 +105°C |

    产品特点和优势


    1. 广泛适用性:适用于多种通用电子设备,具有良好的通用性和适应性。
    2. 高可靠性:满足工业标准要求,具备出色的电气和机械性能。
    3. 高耐用性:能够承受多达 50 次的插拔循环,具有较高的使用寿命。
    4. 安全合规:符合 RoHS 和 REACH 等环保法规,确保产品在环保方面达到国际标准。
    5. 金镀层接触材料:采用铜合金金镀层接触材料,提高导电性能和耐腐蚀性。

    应用案例和使用建议


    WR-PHD SMT 直插式双排引脚接头可用于多种应用领域,如消费电子产品、工业自动化设备和通信设备等。在使用过程中,建议遵循以下几点以确保最佳性能:
    1. 焊接温度控制:建议严格按照制造商推荐的回流焊接曲线进行焊接操作,避免温度过高导致损坏。
    2. 存储条件:产品应在原始包装内,在阴凉干燥处存放,且存储时间不应超过 12 个月。
    3. 操作注意事项:避免对产品进行重击或直接机械冲击,特别是针脚部分,以免损坏。

    兼容性和支持


    该产品设计用于与 Würth Elektronik eiSos GmbH 的配套产品和工具一起使用,可确保可靠的连接性能。如有其他第三方产品与之配合使用,其可靠性无法保证。同时,Würth Elektronik 提供了一系列支持服务,包括详尽的技术文档、技术支持热线和在线资源,帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    在使用过程中,可能会遇到如下常见问题及其解决方案:
    1. 焊接缺陷:请检查是否按照推荐的回流焊接曲线进行操作。焊接完成后,检查焊点是否均匀且牢固。
    2. 连接不稳定:确保焊盘图案和引脚间距正确无误,且焊接过程中没有产生气泡或空洞。
    3. 接触不良:确保焊盘图案平整,接触面充分焊接。必要时可以使用显微镜检查焊点质量。

    总结和推荐


    综上所述,WR-PHD SMT 直插式双排引脚接头是一款高性能、可靠且广泛应用的电子元器件。尽管它主要适用于一般电子设备,但在遵守所有安全标准和使用建议的前提下,仍可在众多领域得到广泛的应用。鉴于其卓越的性能和可靠性,强烈推荐使用该产品,尤其是在那些需要高可靠性和良好电气性能的应用场合。
    如果您有任何进一步的技术问题或需要更多详细资料,请访问 [Würth Elektronik 官方网站](http://www.we-online.com/) 获取更多信息。

62100421921参数

参数
通用封装 SMD,P=2mm
包装方式 管装

62100421921厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62100421921数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 62100421921 62100421921数据手册

62100421921封装设计

查看详情并下载
Symbol
Footprint
3D Model
