691343510002

产品分类:
厂牌: WURTH

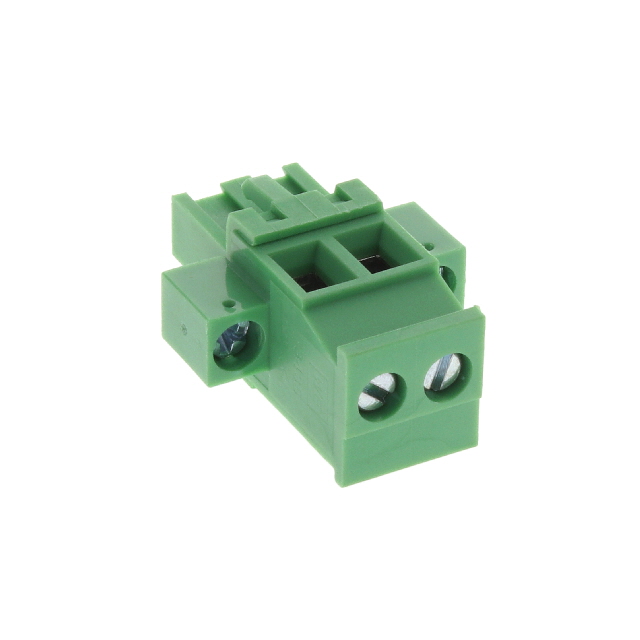

产品描述: Wurth Elektronik 5.08mm间距2p插拔式接线端子 插头, 3435系列, 1.6 kV, 焊接, 绿色
供应商型号: BN-691343510002
供应商: 海外现货
标准整包数: 1
WURTH  691343510002

691343510002概述


    产品简介


    本电子元器件产品为TECHNIT系列3435型号插头,是一种垂直电缆入口插座,适用于多种电子设备的连接。它带有侧面钩形线夹和防滑凸缘,适合用于表贴安装。该产品的主要功能在于提供可靠的电气连接,适用于广泛的应用领域,如通用电子设备、自动化控制、通信设备等。

    技术参数


    - 材料:
    - 绝缘体:PA 66(聚酰胺)
    - 火焰等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 接线端子螺丝:钢锌镀层
    - 接线端子螺丝槽型:"-" 型
    - 线缆护罩:PhBz 锡镀层
    - 凸缘螺丝:M2.5 钢制
    - 环境适应性:
    - 工作温度范围:-40°C 至 105°C
    - 符合RoHS和无铅标准
    - 电气特性:
    - 电流额定值:15 A (cUL认证),17 A (VDE认证)
    - 工作电压:300 VAC
    - 耐压:1.6 kV (cUL认证),2.5 kV (VDE认证)
    - 接触电阻:最大 20 mΩ
    - 机械特性:
    - 固定导线规格:24-12 AWG / 0.205-3.31 mm²
    - 扭矩:3.5 Lb-In / 0.4 Nm
    - 焊接螺丝:M3.0
    - 螺纹间距:5.08 mm

    产品特点和优势


    这款TECHNIT 3435 插座具有以下显著特点和优势:
    - 高性能绝缘材料:采用PA 66材料,具备优良的耐热和抗冲击性能,确保长期稳定运行。
    - 高可靠性设计:通过UL94-V0防火测试,符合严格的RoHS和无铅标准,确保在严苛环境下的稳定性和安全性。
    - 强大的电气连接能力:能够承受高达15 A (cUL认证) 的电流和2.5 kV的耐压,满足高功率需求。
    - 灵活的安装方式:配有侧钩线夹和凸缘,便于在不同设备上进行安装,适合多种应用场景。
    - 优良的环境适应性:工作温度范围广,从-40°C到105°C,能在极端条件下可靠运行。

    应用案例和使用建议


    应用案例:
    1. 自动化控制系统:适用于工业自动化设备,如PLC控制器与传感器的连接。
    2. 通信设备:可用于各类通信设备之间的电源和信号传输。
    3. 家用电器:在某些高端家电中作为可靠的连接部件。
    使用建议:
    - 在焊接时,务必按照Würth Elektronik的技术焊接规范操作,否则会失去保修资格。
    - 清洗过程中避免使用有机酸清洁剂,防止腐蚀和损坏。
    - 在储存过程中,保持包装密封以避免湿气影响,并确保产品在12个月内使用。

    兼容性和支持


    该产品与Würth Elektronik的配套工具兼容,确保可靠使用。Würth Elektronik提供全面的技术支持和售后维护服务,客户可以通过技术支持部门获取帮助和指导。

    常见问题与解决方案


    1. 问题:焊接不牢固
    - 解决方法:严格按照Würth Elektronik的焊接规范操作,使用推荐的焊接温度曲线。
    2. 问题:清洗后出现接触不良
    - 解决方法:使用非有机酸清洁剂,并避免使用过量的力清洗连接器。
    3. 问题:产品无法正常工作
    - 解决方法:检查产品是否在规定的电压和电流范围内使用,如不在范围请更换合适的产品。

    总结和推荐


    综上所述,TECHNIT 3435 插座凭借其高性能、高可靠性和广泛的应用范围,是一款非常优秀的电子连接器。无论是用于工业自动化还是家用电器,它都能提供卓越的性能和稳定性。强烈推荐给需要可靠连接解决方案的客户。

691343510002参数

参数
长*宽*高 20.32mm(长度)*26mm(宽度)
安装方式 导线安装
包装方式 散装

691343510002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691343510002数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691343510002 691343510002数据手册

691343510002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.6784 ¥ 31.3768
50+ $ 3.4606 ¥ 29.5189
100+ $ 3.1581 ¥ 26.9386
420+ $ 2.5652 ¥ 21.8812
库存: 35
起订量: 26 增量: 0
交货地:
最小起订量为:10
合计: ¥ 313.76
