62734020621

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 1.27mm间距40p双排排针, WR-BHD系列, 直角, 表面
供应商型号: 62734020621
供应商: 国内现货
标准整包数: 1
WURTH  62734020621

62734020621概述

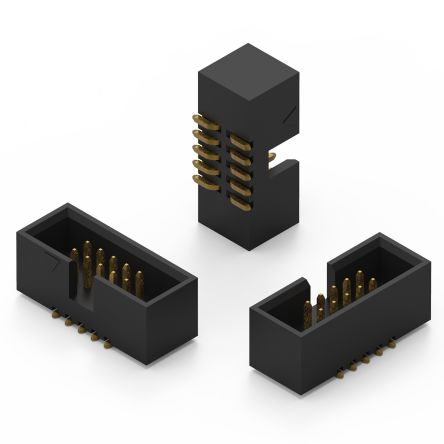

    WR-BHD Male SMT Box Header 技术手册

    产品简介


    WR-BHD Male SMT Box Header(带卷) 是一种专为通用电子设备设计的连接器。其主要用于印刷电路板 (PCB) 上的信号传输,适用于多种电子设备,如消费电子产品、工业控制设备、通信系统等。该产品具有坚固的设计和高可靠性,确保在各种应用环境中稳定工作。

    技术参数


    以下是该产品的技术规格和性能参数:
    - 外形尺寸:长度 L = 31.75 mm;长度 L1 = 30.15 mm
    - 引脚配置:40 针,引脚到引脚(中心距)为 24.13 mm
    - 材料属性:
    - 绝缘体材质:尼龙 9T
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:黑色
    - 触点材质:黄铜
    - 触点电镀:金镍镀层
    - 电气特性:
    - 额定电流:1 A
    - 工作电压:50 V (AC)
    - 耐压:1 分钟内 500 V (AC)
    - 接触电阻:最大 20 mΩ
    - 绝缘电阻:最小 1000 MΩ
    - 认证:符合 RoHS 和 REACH 认证要求;UL 认证编号为 E323964
    - 工作温度范围:-40°C 至 +105°C
    - 耐用性:25 次插拔循环

    产品特点和优势


    1. 高耐用性:25 次插拔循环,保证长时间可靠工作。
    2. 高可靠性:通过多项电气测试,确保高接触电阻和绝缘电阻。
    3. 高温稳定性:工作温度范围宽,可在极端环境下使用。
    4. 易安装:表面贴装技术(SMT),方便快速安装。
    5. 兼容性强:专为通用电子设备设计,可广泛应用于多种场合。

    应用案例和使用建议


    该连接器已成功应用于多个领域,例如消费电子产品、工业自动化设备等。在实际应用中,用户可以参考以下建议以优化性能:
    1. 安装位置选择:确保连接器远离热源和电磁干扰源。
    2. 清洁保养:避免使用刷子清洗,以防损伤功能区。
    3. 焊接工艺:严格按照焊锡曲线进行焊接,否则可能失去保修。
    4. 存储条件:存储时间不宜超过 12 个月,避免因长期存放导致焊接不良。

    兼容性和支持


    - 兼容性:与其他 Würth Elektronik eiSos GmbH & Co. KG 产品兼容,确保整体系统的可靠性。
    - 厂商支持:提供详尽的技术支持和维护服务,用户可通过其官方网站获取更多资料和支持。

    常见问题与解决方案


    1. 焊接后出现虚焊现象:重新检查焊接过程,确保焊点牢固。
    2. 接触电阻过高:检查连接器是否损坏或污染,必要时进行清洁。
    3. 外观损伤:避免对产品施加过大的力,防止机械损伤。
    4. 失效或损坏:在高安全标准的应用中,务必先与制造商沟通并获得书面批准。

    总结和推荐


    总体而言,WR-BHD Male SMT Box Header(带卷) 连接器以其高可靠性、耐用性和广泛的适用性,在多种电子设备中表现出色。虽然其主要用于一般电子设备,但通过严格的质量控制和详细的应用指导,该产品仍可在多数场合下提供稳定可靠的服务。对于需要高性能连接器的用户,我们强烈推荐使用此产品。

62734020621参数

参数
安装方式 贴片安装
包装方式 卷带包装

62734020621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62734020621数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 62734020621 62734020621数据手册

62734020621封装设计

查看详情并下载
Symbol
Footprint
3D Model
