686116183422

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距16p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: BN-686116183422
供应商: 海外现货
标准整包数: 1

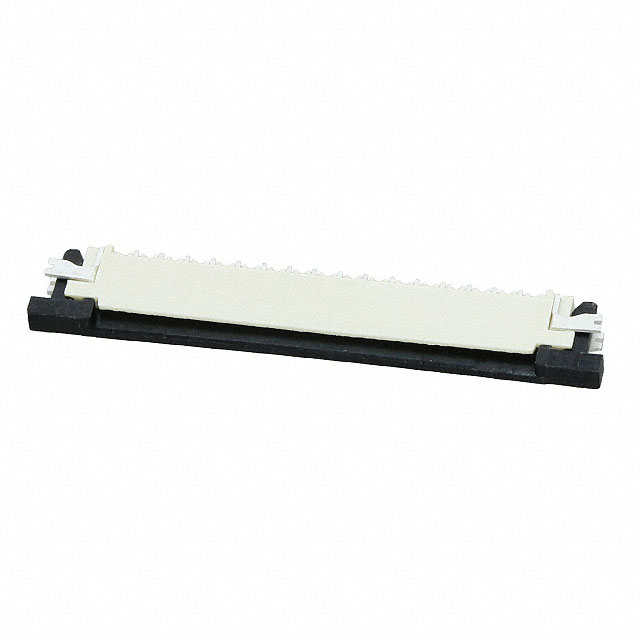

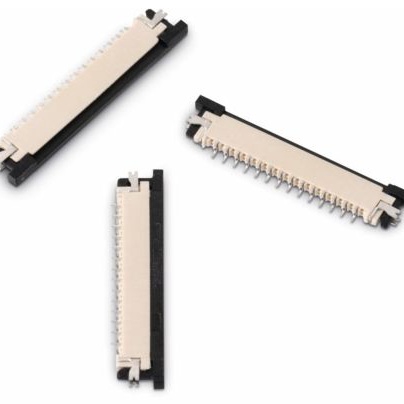

WURTH FFC/FPC连接器 686116183422

686116183422概述


    产品简介


    这款1.00mm SMT ZIF(Zero Insertion Force)水平低轮廓顶接触柔性扁平电缆连接器(WR-FPC)是专为通用电子设备设计的。该连接器主要用于电子设备内部不同电路板之间的连接,广泛应用于消费电子产品、工业自动化、医疗设备等领域。它采用了零插入力的设计理念,确保了插拔操作的便利性和可靠性,同时也降低了对连接器本身的磨损。

    技术参数


    | 参数项 | 值 | 单位 |
    |
    | 针数 | 16
    | 插针间距 | 1 | mm |
    | 接触电阻 | ≤30 | mΩ |
    | 工作电压 | 50 | V |
    | 耐压测试电压 | 250 | V |
    | 绝缘电阻 | ≥100 | MΩ |
    | 端子镀层 | 锡120 (µ"),镍30 (µ")
    | 操作温度范围 | -25 到 +85 | °C |

    产品特点和优势


    该款连接器具有以下几个显著特点和优势:
    1. 零插入力设计:简化插拔过程,降低插拔时对连接器造成的磨损。
    2. 耐高电流能力:最大可承载0.8A电流,适合需要较高电流传输的应用场合。
    3. 宽工作温度范围:在-25°C到+85°C之间均能稳定工作,适应多种复杂环境条件。
    4. 高绝缘性:具有良好的电气绝缘性能,能够有效防止信号泄露和干扰。

    应用案例和使用建议


    应用案例
    此连接器适用于各种消费电子产品、工业自动化设备和医疗仪器设备。例如,在智能穿戴设备中,该连接器可以用于主板和显示屏之间的信号传输;在工业自动化设备中,可用于控制板与传感器之间的数据交换。
    使用建议
    1. 热处理工艺:在进行回流焊接时,建议采用推荐的热处理工艺曲线,以确保焊接质量。
    2. 机械保护:避免任何机械冲击或损伤,尤其是在操作过程中。
    3. 清洗注意事项:由于不推荐使用水或化学溶剂进行清洗,建议在安装前仔细检查并清洁产品。

    兼容性和支持


    - 兼容性:本产品仅建议与Würth Elektronik eiSos GmbH & Co. KG的同类产品及工具一起使用,以确保最佳的可靠性和性能。
    - 技术支持:若需进一步的技术支持或售后服务,可通过官方联系方式获得帮助。

    常见问题与解决方案


    1. Q:如何处理在使用过程中出现的接触不良?
    - A: 确保插头与插座完全对接,检查是否有灰尘或异物影响接触。

    2. Q:产品是否可以进行清洗?
    - A: 不建议用水或化学溶剂直接清洗,以免损害连接器性能。可以采用干燥的布料轻轻擦拭表面。

    3. Q:如果在回流焊过程中遇到焊接不牢固的问题怎么办?
    - A: 请严格按照推荐的热处理工艺进行焊接,检查焊接环境是否符合要求,必要时重新进行焊接。

    总结和推荐


    综上所述,这款1.00mm SMT ZIF水平低轮廓顶接触柔性扁平电缆连接器凭借其高可靠性和广泛的应用范围,在众多电子设备中展现出色的表现。其简便的插拔操作、良好的电气性能和宽广的工作温度范围使其成为电子工程师在设计电路连接时的理想选择。建议广大用户根据实际需求选用此款产品,并遵循相关的操作和维护指南以确保长期稳定运行。

686116183422参数

参数
连接器/触头类型 底部
端接 焊盘
额定电流 800mA
板上高度 1.2mm
触头镀层
间距 1mm
针脚数 16pin
扁平柔性类型 FFC
外壳颜色 乳白色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686116183422厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686116183422数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686116183422 686116183422数据手册

686116183422封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.9723 ¥ 16.8237
100+ $ 1.6819 ¥ 14.3466
1000+ $ 1.5367 ¥ 13.1081
4000+ $ 1.21 ¥ 10.3213
库存: 50
起订量: 48 增量: 0
交货地:
最小起订量为:10
合计: ¥ 168.23
