首页  >  产品百科  >  691366310012

691366310012

产品分类:
厂牌: WURTH

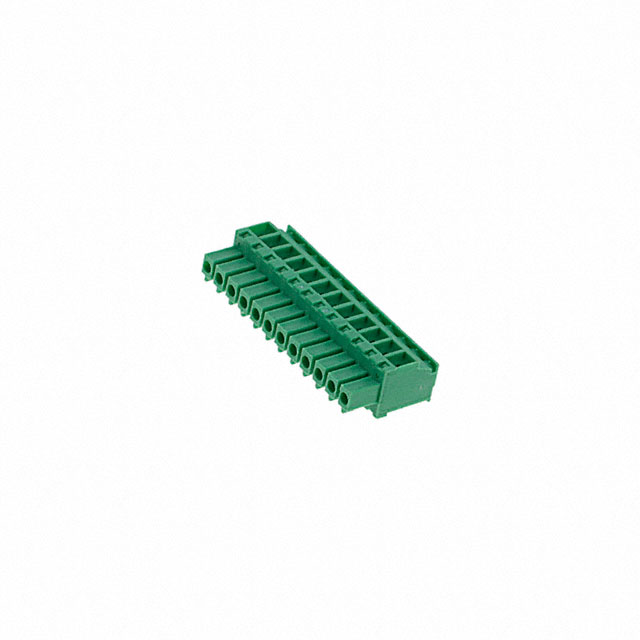

产品描述: Wurth Elektronik 3.81mm间距12p插拔式接线端子 插头, 3663系列, 1.6 kV 、 2.5 kV 、 300 V 交流, 螺钉拧紧, 绿色
供应商型号: BN-691366310012
供应商: 海外现货
标准整包数: 1

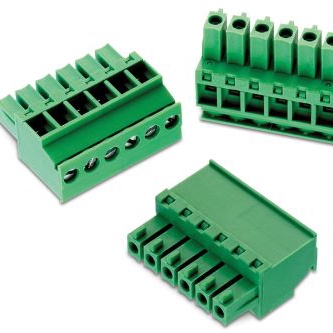

WURTH  691366310012

691366310012概述

    # SERIE 3663 - 3.81mm Horizontal Cable Entry Plug with Hook on Back Side

    产品简介


    SERIE 3663 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一种3.81毫米水平电缆插头,具有背侧挂钩设计,适用于需要稳定连接的应用场合。这款电子元器件主要用于一般电子设备中,通过可靠的机械和电气连接提供稳定的工作环境。

    技术参数


    材料
    - 绝缘体:PA 66(聚酰胺)
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:钢镀锌
    - 端子螺丝槽型:“-”形
    - 导线保护:PhBz镀锡
    环境
    - 工作温度范围:-40°C 至 105°C
    - 符合标准:RoHS合规,无铅
    电气特性
    - 电流额定值:8A / 10A
    - 工作电压:300V AC
    - 耐压值:1.6 kV / 2.5 kV
    - 接触电阻:最大20毫欧姆
    机械特性
    - 实心导线:28-16 AWG / 0.081-1.31 mm²
    - 绞线:28-16 AWG / 0.081-1.31 mm²
    - 扭矩:1.7 Lb-In / 0.2 Nm
    - 导线剥皮长度:6-7 mm
    - 螺丝:M2.0
    - 节距:3.81 mm
    包装
    - 盒式包装
    尺寸
    - A = (针数 - 1) x 节距
    - B = 针数 x 节距

    产品特点和优势


    SERIE 3663 的特点是其高阻燃材料、宽泛的工作温度范围以及优良的电气性能。它能够承受高达2.5 kV的耐压值,确保了在高压环境中依然可以安全稳定运行。同时,其独特的背侧挂钩设计使其能够稳固地固定在各种基板上,特别适合于需要高度稳定性的工业应用。此外,该产品的绿色绝缘体和RoHS合规保证了环保和安全。

    应用案例和使用建议


    SERIE 3663 广泛应用于工业自动化设备、电源管理系统、通信设备等领域。例如,在汽车电子系统中,它可以作为可靠连接部件用于传感器和执行器之间。为了优化使用效果,建议在安装过程中确保导线剥皮长度为6-7 mm,并且在焊接时严格按照 Würth Elektronik 的焊接规范进行,以避免损坏产品。

    兼容性和支持


    SERIE 3663 设计用于与 Würth Elektronik 的其他产品和工具配合使用,以确保最佳性能。此外,Würth Elektronik 提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. Q: 是否可以在潮湿环境下使用该产品?
    - A: 不建议在潮湿环境下直接使用,因为这可能导致产品失效。如果必须在潮湿环境下使用,请先咨询 Würth Elektronik 获取详细建议。
    2. Q: 如何处理产品在运输过程中的损坏?
    - A: 请立即联系 Würth Elektronik 客服部门,他们将根据具体情况提供解决方案。
    3. Q: 如何正确存储该产品?
    - A: 产品应存放在原包装内,并确保在12个月内使用完毕,以保持100%的可焊性。

    总结和推荐


    SERIE 3663 以其出色的电气特性和耐用性,在工业和消费电子产品中表现出色。其背侧挂钩设计使其在稳定性方面远超同类产品,非常适合需要高度稳定连接的应用场合。鉴于其优异的表现和可靠的支持服务,强烈推荐此款产品。

691366310012参数

参数
长*宽*高 45.72mm(长度)
安装方式 导线安装
包装方式 散装

691366310012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691366310012数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691366310012 691366310012数据手册

691366310012封装设计

查看详情并下载
Symbol
Footprint
3D Model
