首页  >  产品百科  >  691243410006

691243410006

产品分类:
厂牌: WURTH

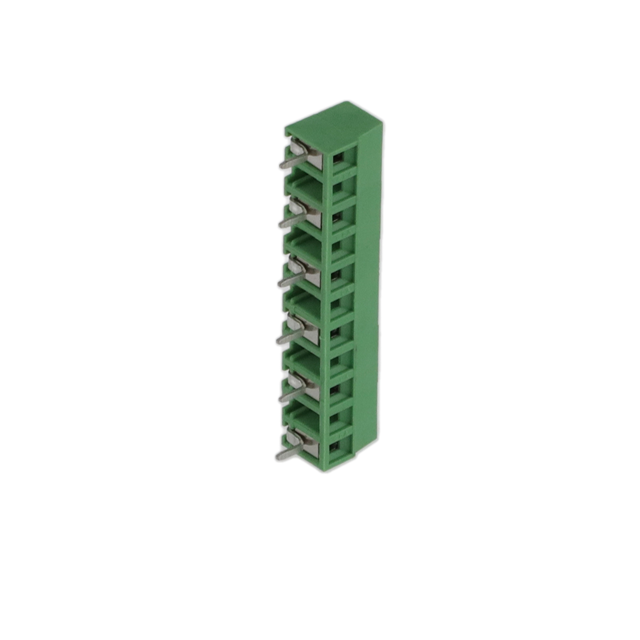

产品描述: Wurth Elektronik PCB端子台 2434系列, 6路, 7.62mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691243410006-ND
供应商: Digi-Key
标准整包数: 1

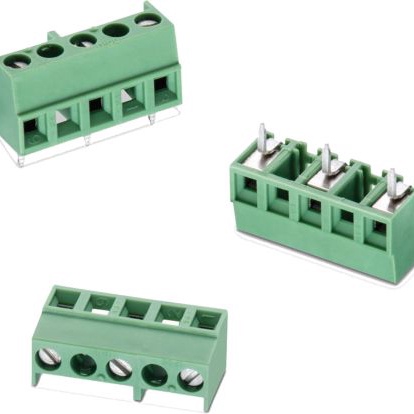

WURTH  691243410006

691243410006概述


    产品简介


    本篇技术手册详细介绍了SERIE 2434系列电子元器件。该系列产品主要是一种具有水平电缆入口的水平式夹线端子,适用于工业控制、汽车制造和信号传输等领域。该端子采用创新的上升式夹紧设计,能够确保可靠的电连接,并且通过严格的材料选择和制造工艺确保长期稳定性。

    技术参数


    - 材料: 绝缘材料为PA6/66,符合UL94V0阻燃等级标准;颜色为绿色。
    - 终端螺丝: 采用钢/锌材料。
    - 电线保护套: 铜合金/Ni+Sn镀层。
    - 电气特性: 额定电流为10A,最高工作电压为300VAC或450VAC(具体取决于型号),耐压测试值可达1.6KV或2.5KV。
    - 机械特性: 支持固态线缆范围为30-16 AWG/0.05-1.31 mm²,绞合线缆范围同样为30-16 AWG/0.05-1.31 mm²;扭力要求为2.5 Lb.in / 0.3 Nm;电线剥离长度为6mm;螺纹尺寸为M2,螺距为7.62mm。
    - 接触电阻: 最大20mΩ。
    - 焊接工艺: 符合JEDEC无铅波峰焊接标准。
    - 包装方式: 盒装。

    产品特点和优势


    - 阻燃材料: 使用PA6/66作为绝缘材料并达到UL94V0级别,确保产品具备良好的防火安全性能。
    - 宽工作温度范围: 在-30°C至+120°C的温度范围内都能稳定工作,适应多种恶劣环境。
    - 高可靠性: 高额定电流和高耐压值确保长时间可靠运行,最大接触电阻仅20mΩ。
    - 高效安装: 独特的上升式夹紧设计便于快速准确地安装电线。

    应用案例和使用建议


    - 应用场景: 常用于汽车制造、船舶控制、自动化控制系统等需要高度可靠电连接的场合。
    - 使用建议:
    - 正确安装: 确保电线剥离长度准确,以避免接触不良。
    - 定期检查: 由于该产品用于重要场合,建议定期进行电气性能检测,确保其长期可靠运行。

    兼容性和支持


    - 兼容性: 该端子与市场上多数主流的电线规格和电器设备兼容,适用于广泛的工业应用。
    - 支持和服务: 供应商提供详细的安装指南和技术支持,帮助用户顺利完成安装和调试过程。

    常见问题与解决方案


    - 问题一: 安装过程中电线难以固定。
    - 解决方案: 检查电线剥离长度是否正确,确保螺丝拧紧力度适中。
    - 问题二: 使用过程中出现接触不良。
    - 解决方案: 清理接触点,重新检查螺丝紧固情况,确保所有连接都紧固到位。


    总结和推荐


    总体而言,SERIE 2434系列端子凭借其卓越的电气特性、高效的安装方式和高可靠性,在各种严苛环境中表现出色。特别适合那些对安全性、可靠性有较高要求的应用场合。因此,强烈推荐在需要高性能电连接的项目中使用该系列产品。

691243410006参数

参数
长*宽*高 41.91mm(长度)
安装方式 PCB安装
包装方式 散装

691243410006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691243410006数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691243410006 691243410006数据手册

691243410006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5856 ¥ 30.2983
10+ $ 3.1179 ¥ 26.0931
50+ $ 2.9147 ¥ 24.3924
100+ $ 2.6423 ¥ 22.113
400+ $ 2.0994 ¥ 17.5698
库存: 141
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.29
直接购买
加入购物车
