首页  >  产品百科  >  686120148922

686120148922

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距20p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: ET-2470728
供应商: 海外现货
标准整包数: 1

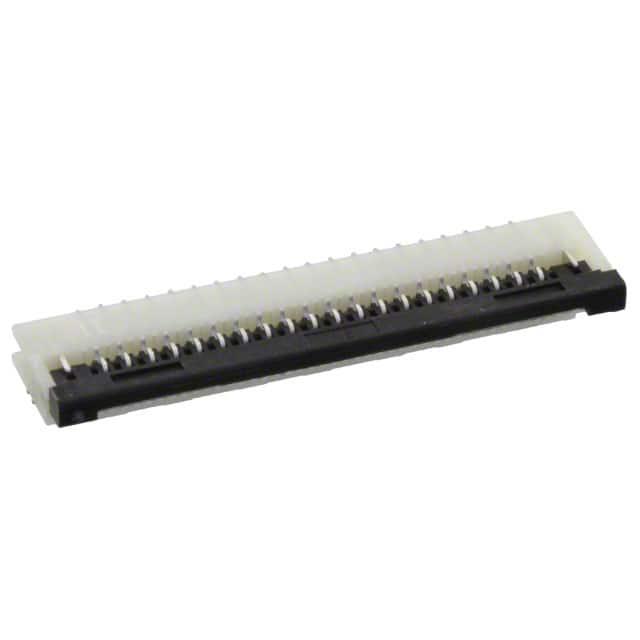

WURTH FFC/FPC连接器 686120148922

686120148922概述

    WR-FPC SMT ZIF Horizontal Hinge Technical Overview

    1. 产品简介


    产品类型:
    WR-FPC SMT ZIF水平铰链是一种底部接触式柔性电路板连接器(FPC连接器),采用表面贴装技术(SMT)。
    主要功能:
    该连接器具备零插入力(ZIF)设计,适用于高密度布线环境。它主要用于消费类电子产品、通信设备以及其他通用电子设备中,支持频繁插拔操作。
    应用领域:
    - 消费电子产品
    - 通信设备
    - 通用电子设备

    2. 技术参数


    - 尺寸规格:
    - 长度(L):24.6 mm
    - 针间距(P):1 mm
    - 推荐焊盘图案长度(Pl):19 mm
    - 弯曲次数耐久性:2000次
    - 电气特性:
    - 额定电流:1 A
    - 工作电压:100 V AC
    - 耐压能力:1分钟 500 V AC
    - 接触电阻:≤ 50 mΩ
    - 绝缘电阻:≥ 500 MΩ
    - 材料属性:
    - 绝缘体材料:PA6T,阻燃等级UL94 V-0,颜色为象牙色
    - 操作温度范围:-40°C 至 +105°C
    - 接触件材料:磷青铜,镀锡(120 µ")和镍(50 µ")
    - 认证:
    - 符合RoHS标准
    - 符合REACH标准
    - 无卤素材料
    - UL认证编号:E323964

    3. 产品特点和优势


    - 零插入力设计:
    该产品采用零插入力设计,确保用户可以在不损坏连接器的情况下方便地进行连接和断开。
    - 高耐用性:
    2000次插拔操作的设计寿命使得该连接器在反复使用时依然保持可靠的性能。
    - 适应多种环境:
    本产品能够在宽广的操作温度范围内工作,适用于各种恶劣的工作环境。
    - 高性能电气特性:
    具备低接触电阻和高绝缘电阻的特点,能够保证信号传输的稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 手机和可穿戴设备中的天线连接
    - 通讯设备中的高速数据传输接口
    - 多功能医疗设备中的传感器连接
    使用建议:
    - 在设计产品时,建议选择合适的焊接工艺,并严格按照制造商推荐的焊接温度曲线进行焊接。
    - 清洗过程中避免使用刷子,以防损坏功能相关区域。
    - 完成焊接后,应进行全面的手动检查,以确保产品质量。
    - 尽量避免暴露于直接阳光下,以防止材料老化和变质。

    5. 兼容性和支持


    - 本产品专为一般电子设备设计,不适用于军事、航空航天、医疗等领域。
    - 需要定制应用时,请联系供应商获取书面批准,并进行必要的可靠性评估。
    - 制造商提供技术支持,并确保所有组件均符合国际标准。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊
    解决方案: 确保焊接温度和时间按照制造商推荐的曲线进行,并且在焊接前仔细清洁焊盘。
    - 问题2:产品无法正常插入
    解决方案: 检查是否有异物或变形,必要时可轻轻清理并重新尝试插入。
    - 问题3:产品出现接触不良
    解决方案: 确保焊接质量良好,焊点与电路板牢固连接,并在适当环境下存放。

    7. 总结和推荐


    综述:
    WR-FPC SMT ZIF水平铰链连接器凭借其出色的电气特性和耐用性,在消费电子和通信领域表现出色。它具有优良的耐温性和稳定的性能表现,是众多设备的理想选择。
    推荐:
    我们强烈推荐此款连接器用于需要高可靠性与频繁插拔的应用场合。通过遵循上述使用建议,可以最大化发挥其性能,并确保长期稳定运行。

686120148922参数

参数
端接 焊盘
触头镀层
扁平柔性类型 FFC,FPC
间距 1mm
连接器/触头类型 底部
针脚数 20pin
板上高度 2.2mm
额定电流 1A
外壳颜色 乳白色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686120148922厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686120148922数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686120148922 686120148922数据手册

686120148922封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0353 ¥ 17.1979
25+ $ 1.8831 ¥ 15.912
50+ $ 1.5967 ¥ 13.4923
100+ $ 1.5033 ¥ 12.7032
250+ $ 1.4497 ¥ 12.2503
500+ $ 1.3597 ¥ 11.4894
1000+ $ 1.2974 ¥ 10.9633
库存: 1800
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.19
