691343510003

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距3p插拔式接线端子 插头, 3435系列, 1.6 kV, 焊接, 绿色
供应商型号: BN-691343510003
供应商: 海外现货
标准整包数: 1
WURTH  691343510003

691343510003概述


    产品简介

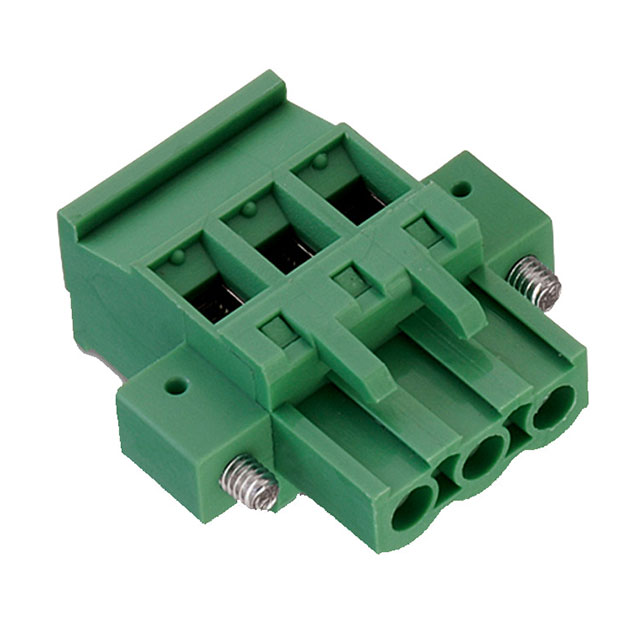

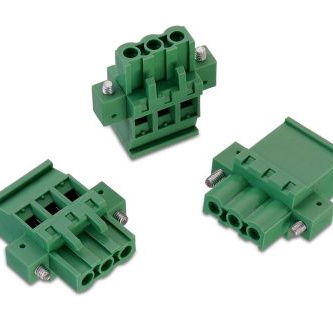

    SERIE 3435 - 5.08MM 水平电缆插头
    SERIE 3435 是一款5.08毫米水平电缆插头,适用于广泛的应用领域。该插头具备独特的钩型电线侧设计和法兰,专为表用安装而设计。它的主要功能是提供可靠的电气连接,确保电路的稳定运行。这种插头常用于通用电子设备中,例如工业控制、医疗设备、通信设备等。

    技术参数


    - 尺寸:5.08毫米
    - 材料:
    - 绝缘体:PA 66
    - 金属外壳:黄铜(CuZn)
    - 端子螺钉:钢锌镀层
    - 线保护罩:PhBz 锡镀层
    - 法兰螺钉:钢 M2.5
    - 环境条件:
    - 工作温度范围:-40°C 至 105°C
    - 电气特性:
    - 电流额定值:15 A(cULus VDE)/ 17 A
    - 工作电压:300 VAC
    - 耐压值:1.6 kV(cULus VDE)/ 2.5 kV
    - 接触电阻:≤ 20 mΩ
    - 机械特性:
    - 固线:24-12 AWG / 0.205-3.31 mm²
    - 拧紧力矩:3.5 Lb-In / 0.4 Nm
    - 焊接螺丝:M3.0
    - 焊接螺距:5.08 mm

    产品特点和优势


    1. 高可靠性:采用PA 66绝缘材料和黄铜金属外壳,具有良好的耐热和抗老化性能。
    2. 宽工作温度范围:能够承受极端的工作温度,适应多种复杂环境。
    3. 低接触电阻:≤20 mΩ的最大接触电阻,保证电路的稳定传输。
    4. 高电流承载能力:最高电流可达15A,适用于大功率设备。
    5. 环保合规:符合RoHS标准,无铅且不含有害物质。

    应用案例和使用建议


    应用案例:SERIE 3435插头广泛应用于工业控制设备、医疗仪器、通信设备等。这些应用要求插头具备高可靠性和稳定性。
    使用建议:
    - 在焊接过程中,请严格按照Würth Elektronik的技术规范进行操作,以避免保修失效。
    - 清洗时,请避免使用有机酸清洁剂,以防损坏镀层。
    - 存储时,请保持在干燥环境中,确保插头在12个月内保持完全可焊性。

    兼容性和支持


    SERIE 3435插头专门设计与Würth Elektronik的产品和工具配套使用。为确保插头的最佳性能,建议使用Würth Elektronik的官方配套产品和工具。如果您需要技术支持或产品查询,请联系Würth Elektronik的销售人员。

    常见问题与解决方案


    1. 问题:焊接后发现插头无法正常工作。
    - 解决方案:检查焊接是否按照技术规范执行,如未正确焊接,请重新焊接。
    2. 问题:插头在存储期间出现损坏。
    - 解决方案:请将插头存放在干燥、通风良好的地方,避免长时间暴露在潮湿环境中。
    3. 问题:插头在清洗过程中出现损坏。
    - 解决方案:请避免使用有机酸清洁剂,推荐使用不含有机酸的清洁溶液,浸泡时间不应超过12小时。

    总结和推荐


    SERIE 3435 插头是一款高性能、高可靠性的电子元器件,适合各种工业应用。其出色的电气性能和广泛的适用范围使其在市场上具有很高的竞争力。如果你正在寻找一款可以满足各种复杂环境需求的插头,SERIE 3435将是您的理想选择。我们强烈推荐这款产品。

691343510003参数

参数
长*宽*高 25.4mm(长度)*26mm(宽度)
安装方式 导线安装
包装方式 散装
