686610141001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 10 路
供应商型号: BN-686610141001
供应商: 海外现货
标准整包数: 1
WURTH 扁平带状线缆 686610141001

686610141001概述

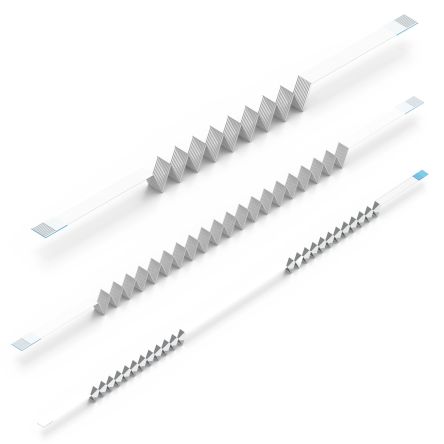

    WR-FFC Folding Flat Flexible Cable 1 x 41 Folds: Comprehensive Technical Overview

    1. 产品简介


    产品类型: WR-FFC折叠式柔性扁平电缆
    主要功能: WR-FFC折叠式柔性扁平电缆是一种设计用于通用电子设备中的连接线缆。该产品适用于各种电子设备内部连接,例如移动设备、医疗设备和消费电子产品。
    应用领域: 通用电子设备、移动设备、医疗设备、消费电子产品等。

    2. 技术参数


    | 参数 | 值 | 单位 | 公差 |
    ||
    | 针数 | 10
    | 芯间距(Pitch) | 1.00 | mm | ±0.08mm |
    | 总芯间距(Pitch Total) | 9.00 | mm | ±0.1mm |
    | 中心对中心间距(Pin to Pin)| 9.00 | mm | ±0.1mm |
    | 折叠长度(Length (folded)) | 165 | mm | ±10mm |
    | 展开长度(Length (unfolded))| 350 | mm | ±10mm |
    | 宽度(Width) | 11 | mm | ±0.1mm |
    | 边缘宽度(Margin) | 1.00 | mm | ±0.12mm |
    | 导体宽度(Conductor Width) | 0.70 | mm | ±0.03mm |
    | 导体厚度(Conductor Thickness)| 0.035 | mm | ±0.01mm |
    | 工作温度范围(Operating Temperature)| -30~+105 | °C
    | 绝缘电阻(Insulation Resistance)| 500V DC | 1000 MΩ | min. |
    | 额定电流(Rated Current) | 1.00 | A | max. |
    | 耐压(Withstanding Voltage) | 500V AC | 1min | No Breakdown |
    | 接触电阻(Contact Resistance)| 20 mΩ | max.

    3. 产品特点和优势


    独特功能:
    - 折叠设计:便于紧凑布局,适合空间受限的应用场景。
    - 高耐用性:可承受高达20次插拔循环,保证长期可靠性。
    - 材料质量:采用PET绝缘材料和铜制接触材料,确保长期稳定性和抗腐蚀性。
    - 广泛的适用性:在严苛环境下表现出色,如高温、湿度等。
    市场竞争力:
    - 高可靠性和耐用性使其在高要求应用中具有竞争优势。
    - 易于集成到现有设备中,简化安装过程。

    4. 应用案例和使用建议


    应用场景:
    - 移动设备内部布线
    - 医疗设备监测系统
    - 消费电子产品连接
    使用建议:
    - 在组装过程中应避免过度弯折,以防损伤导体。
    - 使用后及时存放于原始包装内,避免暴露在高温或潮湿环境中。

    5. 兼容性和支持


    兼容性:
    - 设计与Würth Elektronik eiSos GmbH & Co. KG的其他产品兼容,确保整体系统的可靠性。
    - 需遵循特定焊接和清洗规范,以保持最佳性能。
    支持和服务:
    - 提供详尽的技术文档和客户支持。
    - 可通过www.we-online.com下载最新数据表和用户指南。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:电缆出现异常弯曲或损坏
    - 解决方案: 确保在组装过程中避免过度弯折,使用适当工具进行处理。
    - 问题:绝缘材料破损导致短路
    - 解决方案: 检查电缆绝缘层是否有磨损或损坏,如有必要更换新电缆。
    - 问题:电缆在长期使用后信号传输质量下降
    - 解决方案: 确保电缆工作在规定的工作温度范围内,定期检查和维护。

    7. 总结和推荐


    产品评价:
    - 优点:
    - 高度可靠的折叠设计:适用于多种复杂应用环境。
    - 优异的电气性能:满足大多数应用场景的电气需求。
    - 高耐久性:适合高频率插拔的使用场景。
    - 良好的兼容性:与其他相关产品兼容,便于集成到现有系统中。
    推荐:
    - 强烈推荐:这款WR-FFC折叠式柔性扁平电缆在设计和功能上表现优异,特别适合在需要高可靠性、紧凑设计和耐用性的应用场合中使用。

686610141001参数

参数
零件状态 在售
包装方式 袋装

686610141001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686610141001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686610141001 686610141001数据手册

686610141001封装设计

查看详情并下载
Symbol
Footprint
3D Model
