150224BS73100

产品分类: 发光二极管
厂牌: WURTH

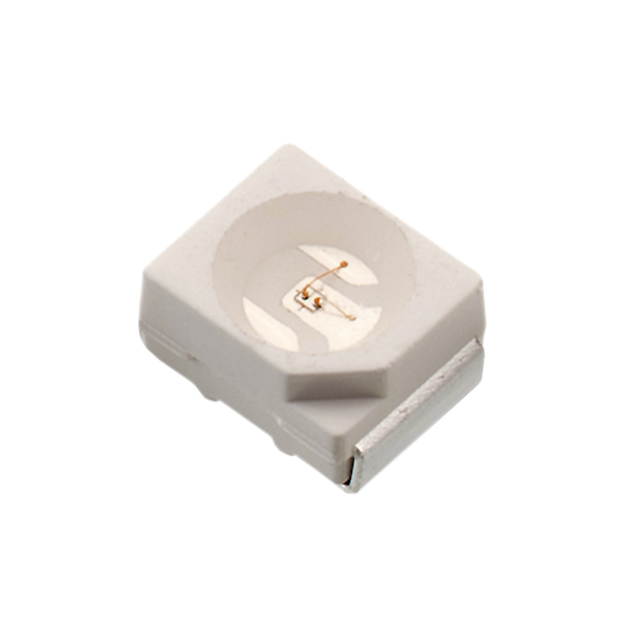

产品描述: Wurth Elektronik 蓝光LED, WL-SMTW系列, 2214封装, 波长456 nm, 2 x 1.4 x 1.31mm
供应商型号: 2764971
供应商: 海外现货
标准整包数: 1

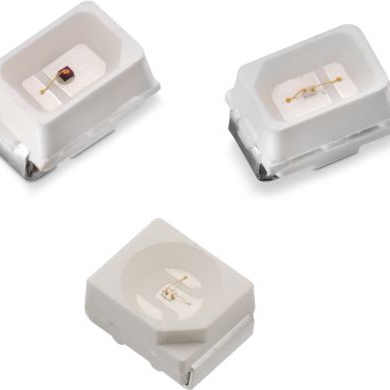

WURTH 发光二极管 150224BS73100

150224BS73100概述

    电子元器件产品技术手册:WL-SMTW SMD 单色顶部LED

    1. 产品简介


    WL-SMTW SMD 单色顶部LED是一款设计用于通用电子设备的表面贴装二极管(SMD)。这款LED的主要功能是发出蓝色光线,适用于各种照明和显示设备。由于其紧凑的尺寸和高亮度,这款LED广泛应用于消费电子产品、装饰照明、汽车内部照明、以及指示灯等领域。

    2. 技术参数


    - 物理尺寸:[mm]
    - 高度:0.9 mm
    - 宽度:0.55 mm
    - 长度:1.31 mm
    - 电极:负极
    - 引脚尺寸:[mm]
    - 长度:1.0 mm
    - 宽度:0.8 mm
    - 技术规格
    - 功率耗散:PDISS 102 mW
    - 峰值正向电流:IF Peak 100 mA
    - 连续正向电流:IF 30 mA
    - 反向电流:IREV 5 mA
    - 人体静电放电阈值:VESD HBM 2000 V
    - 绝对最大额定值(环境温度25°C)
    - 芯片技术:InGaN
    - 发射颜色:蓝色
    - 透镜类型:透明
    - 光学特性
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 潮湿敏感等级:MSL 3

    3. 产品特点和优势


    - 高亮度:这款LED能够产生高亮度的蓝光,适用于各种需要明亮光源的应用。
    - 紧凑设计:由于其小巧的尺寸,这款LED非常适合空间有限的设计。
    - 高可靠性:人体静电放电阈值高达2000V,确保了长时间使用的可靠性和稳定性。
    - 广泛的温度适应性:能够在-40°C到+85°C的环境中稳定工作,适应多种环境条件。

    4. 应用案例和使用建议


    - 消费电子产品:可以用于手机、平板电脑的背光、键盘指示灯等。
    - 装饰照明:适用于室内或室外的装饰照明。
    - 汽车内部照明:可用于仪表盘背景灯、车门指示灯等。
    - 指示灯:适用于各种设备的指示灯。
    使用建议:
    - 在焊接过程中需遵循推荐的回流焊接曲线,以保证良好的焊接效果。
    - 确保焊接完成后,进行适当的检查以确认LED、引脚和端子未受损坏。
    - 使用时要避免直接机械冲击,以免造成材料剥落或破裂。
    - 如果LED表面为软材质,应小心施加压力,防止影响LED的功能和可靠性。

    5. 兼容性和支持


    - 兼容性:与其他标准SMD设备兼容,可方便地集成到现有的电子系统中。
    - 技术支持:制造商提供了详细的技术手册和相关文档,同时也可以通过电话或邮件获取支持。

    6. 常见问题与解决方案


    - 问题:LED亮度不均匀
    - 解决方法:检查焊接质量,确保所有焊点均匀受热。
    - 问题:LED频繁闪烁
    - 解决方法:检查电源电压是否稳定,确认外部干扰因素。
    - 问题:LED寿命短
    - 解决方法:避免超过规定的电流和温度范围使用,确保良好的散热环境。

    7. 总结和推荐


    总体评价:
    - 这款WL-SMTW SMD单色顶部LED具有高亮度、紧凑设计和高可靠性等优点,适用于多种电子设备。
    - 良好的温度适应性和人体静电放电防护使得其在恶劣环境下依然能够稳定工作。
    推荐使用:
    - 推荐购买此款LED用于需要高亮度和可靠性的电子设备中。特别是在消费电子产品、装饰照明和汽车内部照明领域,其性能表现尤为出色。

150224BS73100参数

参数
透镜形状 带平顶,矩形
波长 456nm
测试电流 20mA
显示颜色 无色,蓝色
视角 120°
透镜类型 透明
Vf-正向电压 3V
长*宽*高 2mm*1.4mm*1.31mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

150224BS73100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

150224BS73100数据手册

厂牌 PDF简要描述 下载
WURTH 发光二极管 WURTH 150224BS73100 150224BS73100数据手册

150224BS73100封装设计

查看详情并下载
Symbol
Footprint
3D Model
