156120YS75000

产品分类: 发光二极管
厂牌: WURTH

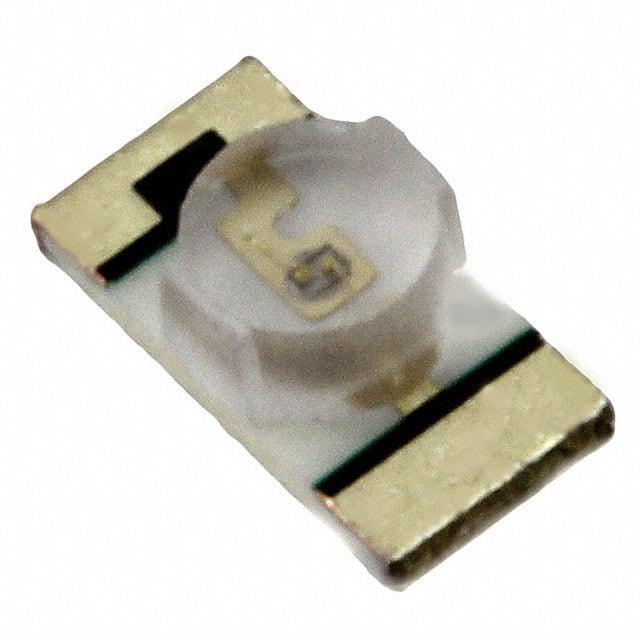

产品描述: Wurth Elektronik 黄光LED, WL-SMRW系列, 3216 (1206)封装, 波长589 nm, 3.2 x 1.6 x 1.2mm
供应商型号: BN-156120YS75000
供应商: 海外现货
标准整包数: 1
WURTH 发光二极管 156120YS75000

156120YS75000概述


    产品简介


    WL-SMRW SMT Mono-color 反向安装水清发光二极管(LED)
    该电子元器件专为通用电子设备设计制造,型号为WL-SMRW SMT Mono-color。它采用反向安装方式,并具有出色的光透明度。这款黄色发光二极管适用于各种普通电子设备,例如照明系统、显示器背光源等。它通过将光信号转化为电信号,为设备提供必要的信号传递和指示功能。

    技术参数


    - 封装尺寸:1206(cylindrical)
    - 引脚标记:反向安装,正极标识位于一侧。
    - 基本电气参数:
    - 峰值功率耗散:60 mW
    - 峰值正向电流:100 mA(1 kHz时)
    - 连续正向电流:25 mA
    - 反向电压:5 V
    - 人体模型ESD阈值:2000 V
    - 光学参数:
    - 峰值波长:592 nm
    - 主导波长:589 nm
    - 发光强度:40至80 mcd(20 mA)
    - 正向电压:2至2.4 V(20 mA)
    - 光谱带宽:15 nm(20 mA)
    - 视场角:2θ50% = 140°(20 mA)
    - 存储条件:
    - 原始包装条件:<40°C;<90%RH
    - 单个零件条件:-40°C 至 +85°C
    - 湿敏等级(MSL):3
    - 焊接要求:需符合Würth Elektronik的技术焊接规范。

    产品特点和优势


    - 高可靠性:此款LED符合国际标准并通过全面的可靠性测试,确保长期稳定运行。
    - 广泛的应用范围:适用于多种电子设备,如照明系统和显示器背光源,且可在较宽的工作温度范围内正常工作(-40°C 至 +85°C)。
    - 高发光效率:该LED具有高发光强度和良好的光谱纯度,适用于需要高亮度和色彩精确性的场合。
    - 防水设计:外壳材料具有优良的光透明性,适合水清应用。
    - 安全性高:人体接触时的ESD阈值达到2000 V,确保使用安全。

    应用案例和使用建议


    - 照明系统:适用于各种室内和室外照明应用,例如街道照明、广告牌背光源等。
    - 显示设备:可作为显示器的背光源,尤其适用于对颜色还原精度有较高要求的应用。
    - 传感器指示灯:用于指示传感器状态或操作结果,提供直观的视觉反馈。
    使用建议:
    - 温度控制:由于LED工作时会产生热量,建议在其周围布置有效的散热措施以防止过热损坏。
    - 电路设计:为了确保LED在最佳状态下工作,设计电路时要考虑到合适的驱动电流和电源电压。
    - 防静电处理:在处理LED时必须采取适当的防静电措施,避免因静电放电导致LED损坏。

    兼容性和支持


    - 其他电子元器件兼容性:这款LED与常见的SMD焊盘兼容,方便集成到多种电子设备中。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供专业的技术支持和售后服务,用户可通过官网获取相关资料和联系信息。

    常见问题与解决方案


    - 问题:LED无法正常点亮。
    - 解决方案:检查电路连接是否正确,确认驱动电流和电源电压是否符合要求。
    - 问题:LED亮度不足。
    - 解决方案:核实驱动电流是否符合数据手册中的建议值,必要时调整电流。
    - 问题:LED表面损坏。
    - 解决方案:在装配过程中避免对LED施加过大的压力或直接光照,处理LED时务必遵守正确的防静电程序。

    总结和推荐


    WL-SMRW SMT Mono-color LED以其卓越的性能和可靠性,在各类电子设备中表现出色,特别是在照明和显示应用领域。其高发光强度和宽泛的工作温度范围使其成为市场上同类产品的佼佼者。鉴于其在多个应用领域的广泛应用潜力和优秀的技术指标,强烈推荐在需要高效能LED的项目中使用这款产品。

156120YS75000参数

参数
波长 592nm
测试电流 20mA
显示颜色 无色,黄色
视角 140°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
长*宽*高 3.2mm*1.6mm*1.4mm
通用封装 1206
安装方式 底座安装,标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

156120YS75000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

156120YS75000数据手册

厂牌 PDF简要描述 下载
WURTH 发光二极管 WURTH 156120YS75000 156120YS75000数据手册

156120YS75000封装设计

查看详情并下载
Symbol
Footprint
3D Model
